1 Wybór między płytą sztywno-giętką a płytą FPC: wyważenie zalet i wad

2023-05-31Reporter: SprintPCB

W projektowaniu i produkcji nowoczesnych urządzeń elektronicznych, wybór odpowiedniego typu płytki drukowanej ma kluczowe znaczenie. Płytki sztywno-giętkie i elastyczne płytki drukowane (FPC) to dwa popularne rozwiązania, które odgrywają istotną rolę w różnych scenariuszach zastosowań. Płytki sztywno-giętkie zostały zaprojektowane tak, aby łączyć cechy sztywności i elastyczności, zapewniając elastyczność i możliwość gięcia w niektórych obszarach, a jednocześnie zachowując sztywność w innych. Z drugiej strony, FPC są znane ze swojej giętkości i elastyczności, co czyni je odpowiednimi do zastosowań wymagających miniaturyzacji i dużej gęstości okablowania. Wybór odpowiedniego typu płytki drukowanej do konkretnego projektu jest kluczowy dla zapewnienia wydajności, niezawodności i efektywności produkcji urządzeń elektronicznych. Jednak dla wielu projektantów i producentów wybór między płytką sztywno-giętką a FPC może być trudny. Dlatego niniejszy artykuł ma na celu omówienie zalet i wad płytek sztywno-giętkich i FPC oraz przedstawienie kluczowych kwestii, które pomogą czytelnikom w podejmowaniu świadomych decyzji dotyczących kompromisów. Zrozumienie cech i zastosowań płytek sztywno-giętkich i FPC pozwoli czytelnikom podejmować trafne decyzje w oparciu o wymagania i ograniczenia swoich projektów. Niezależnie od tego, czy chodzi o zwiększenie efektywności wykorzystania przestrzeni i elastyczności projektowania, czy o poprawę kosztów i efektywności produkcji, niniejszy artykuł dostarczy czytelnikom kompleksowych informacji, które pomogą im w świadomym wyborze pomiędzy płytami sztywno-giętkimi a modułami FPC. Następnie zagłębimy się w artykuł, aby omówić zalety i wady płyt sztywno-giętkich i modułów FPC , a także kluczowe kwestie wyboru.

Zalety płyty Rigid-flex

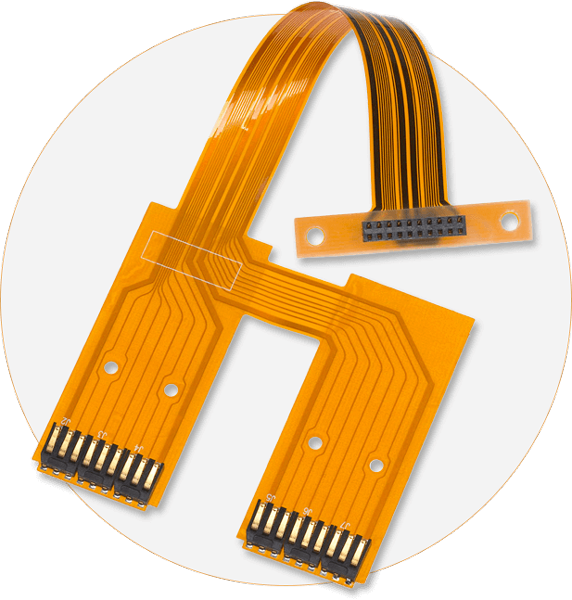

Płyta sztywno-giętka-1

Płytki sztywno-elastyczne oferują funkcjonalność zarówno elementów sztywnych, jak i elastycznych na jednej płytce drukowanej. Taka konstrukcja zmniejsza liczbę połączeń i złączy między komponentami, oszczędzając miejsce i ułatwiając integrację elementów elektronicznych w kompaktowe urządzenia lub systemy. Ponadto elastyczność projektowania płytek sztywno-elastycznych pozwala na tworzenie układów dostosowanych do specyficznych wymagań aplikacji, umożliwiając realizację złożonych projektów elektronicznych. Połączenie materiałów sztywnych i elastycznych w płytkach sztywno-elastycznych zapewnia wyższą niezawodność i trwałość. Sztywna część zapewnia stabilne podparcie i wytrzymałość mechaniczną, zapobiegając uszkodzeniom płytki podczas wibracji lub zginania. Elastyczna część dostosowuje się do zginania i skręcania, zmniejszając naprężenia mechaniczne, a tym samym poprawiając żywotność i niezawodność płytki. Konstrukcja płytek sztywno-elastycznych eliminuje potrzebę stosowania dużej liczby złączy i wtyczek wymaganych w tradycyjnych płytkach drukowanych. Zmniejsza to liczbę punktów połączeń, minimalizując potencjalne problemy z połączeniami i punkty awarii, a tym samym poprawiając ogólną niezawodność układu. Co więcej, zmniejszenie liczby złączy upraszcza proces montażu, oszczędzając koszty i czas produkcji. Konstrukcja płytek sztywno-giętkich pozwala zredukować liczbę komponentów i etapów montażu, co przekłada się na niższe koszty produkcji i krótszy czas montażu. W porównaniu z tradycyjnymi metodami, które wymagają stosowania oddzielnych płytek drukowanych i wiązek przewodów, zintegrowana konstrukcja płytek sztywno-giętkich redukuje błędy i awarie podczas montażu, zwiększając wydajność produkcji.

Wady deski sztywno-giętkiej

Projektowanie płyt sztywno-giętkich jest złożone, ponieważ wymaga integracji i trasowania dwóch różnych materiałów. Może to wymagać zaawansowanych umiejętności projektowych i narzędzi. Ponadto koszty produkcji płyt sztywno-giętkich są zazwyczaj wyższe w porównaniu z tradycyjnymi sztywnymi lub elastycznymi płytkami drukowanymi. Obejmuje to koszty materiałów, technik przetwarzania i specjalistycznego sprzętu produkcyjnego. Procesy produkcji i montażu płyt sztywno-giętkich są bardziej skomplikowane niż w przypadku tradycyjnych płytek drukowanych. Ze względu na unikalną konstrukcję, wymagane są specjalne techniki produkcji i sprzęt, aby zapewnić niezawodność i stabilność części elastycznych. Ponadto montaż płyt sztywno-giętkich wymaga większej wiedzy technicznej i starannej obsługi, aby prawidłowo połączyć i zabezpieczyć punkty połączeń między sekcjami sztywnymi i elastycznymi. Złożoność konstrukcji płyt sztywno-giętkich utrudnia naprawę i renowację. Naprawa części elastycznej może wymagać specjalistycznych technik i sprzętu, a naprawa części sztywnej może wymagać przeprojektowania i ponownego wytworzenia całej płytki drukowanej. W związku z tym koszty i nakłady czasu na konserwację i naprawę płyt sztywno-giętkich są wysokie. Projektowanie i produkcja płyt sztywno-giętkich są odpowiednie dla konkretnych scenariuszy zastosowań. W przypadku niektórych wymagań, takich jak wysoka temperatura otoczenia, wysokie przewodnictwo prądu lub naprężenia mechaniczne, płyta sztywno-giętka może nie być najlepszym wyborem. Wynika to z faktu, że elastyczne elementy mogą stać się niestabilne lub podatne na uszkodzenia w ekstremalnych warunkach. Dlatego przy wyborze płyty sztywno-giętkiej należy dokładnie rozważyć specyficzne wymagania i ograniczenia danego zastosowania.

Zalety FPC

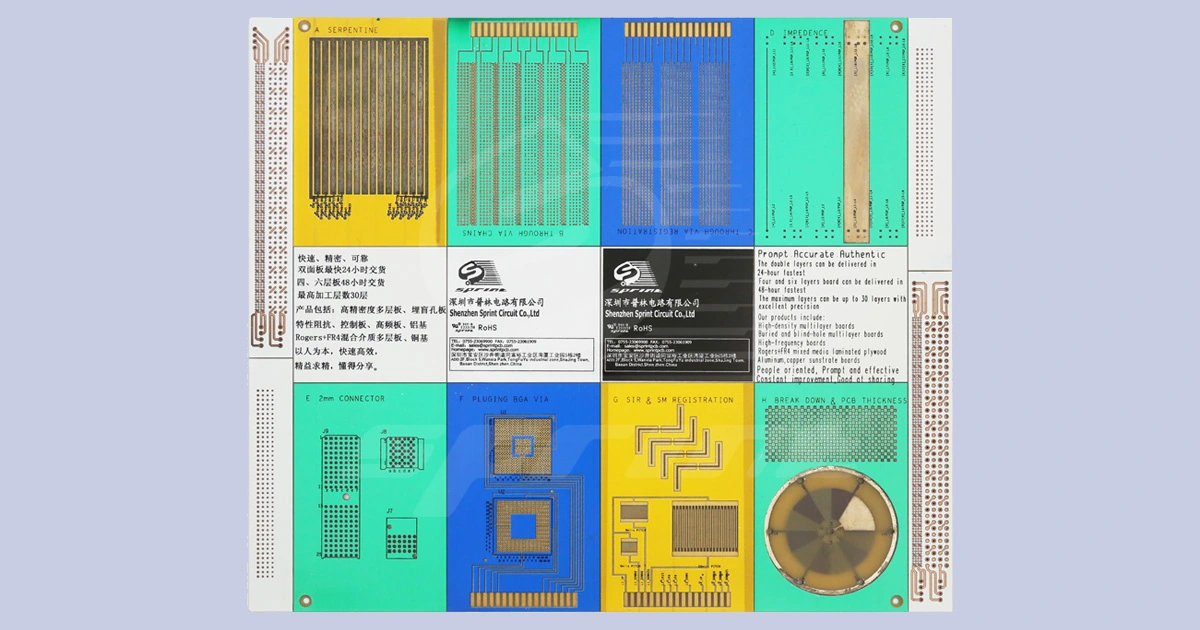

płytka drukowana flex

Elastyczne płytki drukowane można wyginać i składać, dzięki czemu można je dostosować do różnych kształtów i rozmiarów urządzeń. Ta elastyczność sprawia, że elastyczne płytki drukowane są szczególnie odpowiednie do zastosowań o ograniczonej przestrzeni lub wymagających instalacji zakrzywionych. Elastyczne płytki drukowane są wykonane z cienkich i lekkich, elastycznych podłoży, dzięki czemu są cieńsze i lżejsze w porównaniu ze sztywnymi płytkami drukowanymi. Dzięki temu elastyczne płytki drukowane są bardzo przydatne w małych urządzeniach o ograniczonej wadze i objętości, takich jak urządzenia mobilne, urządzenia przenośne i sprzęt medyczny. Elastyczne płytki drukowane umożliwiają okablowanie o dużej gęstości, ponieważ mogą pomieścić więcej obwodów dzięki zastosowaniu cienkich warstw, układania wielowarstwowego lub zakrzywionych ścieżek. Zapewnia to więcej punktów połączeń i większą gęstość okablowania, ułatwiając projektowanie złożonych obwodów i funkcjonalności. Ponadto elastyczne płytki drukowane zmniejszają liczbę punktów połączeń i złączy, zmniejszając tym samym potencjalne punkty awarii i poprawiając niezawodność systemu. Elastyczne podłoża elastycznych płytek drukowanych zazwyczaj charakteryzują się dobrymi właściwościami ekranowania elektromagnetycznego. Mogą one oferować niższe promieniowanie elektromagnetyczne i czułość, redukując w ten sposób wpływ zakłóceń i szumów. Ma to kluczowe znaczenie w przypadku zastosowań o wysokiej częstotliwości i czułości, takich jak urządzenia komunikacyjne i obwody RF. Elastyczne płytki drukowane zazwyczaj wykorzystują niezawodne metody łączenia, takie jak lutowanie lub łączenie kompresyjne, do łączenia komponentów i urządzeń elektronicznych. Te metody łączenia zapewniają dobre połączenia elektryczne i mocowanie mechaniczne, odporne na naprężenia środowiskowe, takie jak wibracje, wstrząsy i zmiany temperatury. Elastyczne podłoża i niezawodne metody łączenia elastycznych płytek drukowanych zapewniają im dobrą odporność na wibracje i wstrząsy. Zapewniają one stabilność i niezawodność obwodów w środowiskach narażonych na wibracje i uderzenia, dzięki czemu nadają się do zastosowań takich jak urządzenia mobilne i elektronika samochodowa, które są wrażliwe na wibracje i wstrząsy.

Wady FPC

Elastyczne płytki drukowane są bardziej podatne na naprężenia mechaniczne w porównaniu ze sztywnymi płytkami drukowanymi. Ze względu na swoją cienką i elastyczną naturę, elastyczne płytki drukowane są podatne na zginanie, zaginanie lub uszkodzenia w wyniku niewłaściwego obchodzenia się. Dlatego wymagają one starannego obchodzenia się i konserwacji w zastosowaniach, aby zapewnić ich wytrzymałość mechaniczną i trwałość. W porównaniu ze sztywnymi płytkami drukowanymi, elastyczne płytki drukowane charakteryzują się wyższymi kosztami produkcji. Proces produkcyjny elastycznych płytek drukowanych obejmuje specjalne materiały i techniki, takie jak podłoża poliimidowe (PI), powlekanie cienkowarstwowe, laminowanie itd. Te szczególne wymagania sprawiają, że proces produkcyjny jest bardziej złożony, wymagając większej wiedzy technologicznej i inwestycji w sprzęt, co zwiększa koszty. Elastyczne płytki drukowane są bardziej wrażliwe na warunki środowiskowe. Na przykład, są bardziej wrażliwe na wahania temperatury, wilgotność i substancje chemiczne. W trudnych warunkach środowiskowych, takich jak wysokie temperatury, wysoka wilgotność, gazy korozyjne, elastyczne płytki drukowane mogą ulec uszkodzeniu, co prowadzi do pogorszenia wydajności lub awarii. Dlatego zastosowanie elastycznych płytek drukowanych może być ograniczone w niektórych specyficznych środowiskach. Elastyczne płytki drukowane mają pewne ograniczenia w zastosowaniach wymagających wysokiej częstotliwości i szybkości. Ze względu na elastyczne podłoże i cienkie przewodniki, charakterystyki transmisji elektrycznej elastycznych płytek drukowanych mogą być zakłócane przez straty i tłumienie sygnału, co ogranicza ich zdolność do transmisji sygnałów o wysokiej częstotliwości i dużej prędkości. W przypadku zastosowań wymagających wyższych częstotliwości lub szybkiej transmisji sygnału, mogą być wymagane bardziej złożone projekty i rozwiązania technologiczne. W porównaniu ze sztywnymi płytkami drukowanymi, projektowanie i konserwacja elastycznych płytek drukowanych jest stosunkowo bardziej złożona. Ze względu na elastyczność i miękkość elastycznych płytek drukowanych, proces projektowania musi uwzględniać dodatkowe czynniki, takie jak punkty składania, promienie gięcia i zastosowanie złączy. Ponadto, naprawa i konserwacja elastycznych płytek drukowanych może być trudniejsza ze względu na ich elastyczność i złożoną strukturę, często wymagając specjalistycznej wiedzy i sprzętu.
