W świecie elektroniki płytki drukowane (PCB) odgrywają kluczową rolę w zapewnianiu platformy do łączenia ze sobą komponentów elektronicznych. Na przestrzeni lat postęp technologiczny doprowadził do rozwoju różnych rodzajów płytek PCB, w tym płytek PCB z rdzeniem metalowym. W tym artykule zagłębimy się w świat płytek PCB z rdzeniem metalowym, omawiając ich definicję, typy, zalety i zastosowania.
Płytki PCB z rdzeniem metalowym, znane również jako płytki PCB z rdzeniem metalowym (MCPCB), to specjalistyczny rodzaj płytek PCB, które w swojej konstrukcji zawierają metalową warstwę bazową. W przeciwieństwie do tradycyjnych płytek PCB, które wykorzystują sztywne lub elastyczne podłoża z materiałów takich jak FR-4 lub poliimid, płytki PCB z rdzeniem metalowym wykorzystują jako materiał rdzenia metale, takie jak aluminium lub miedź. Metalowa warstwa bazowa zapewnia lepszą przewodność cieplną i zwiększoną wytrzymałość mechaniczną.Różnice między płytkami PCB z rdzeniem metalowym a tradycyjnymi płytkami PCB FR-4 (na bazie żywicy epoksydowej wzmocnionej włóknem szklanym)
Skład materiałowy: Płytka PCB z rdzeniem metalowym (Metal Core PCB) wykorzystuje podłoże metalowe, zazwyczaj aluminiowe lub miedziane, natomiast płytka PCB FR-4 wykorzystuje włókna szklane i żywicę. Ta różnica materiałowa bezpośrednio wpływa na wydajność i charakterystykę płytki PCB. Zdolność do odprowadzania ciepła: Płytka PCB z rdzeniem metalowym charakteryzuje się doskonałą przewodnością cieplną dzięki metalowemu podłożu, co umożliwia efektywne odprowadzanie ciepła. Stanowi to zaletę w zastosowaniach wymagających dużej mocy i wrażliwych na ciepło. Z kolei płytka PCB FR-4 charakteryzuje się słabszą zdolnością do odprowadzania ciepła i może wymagać dodatkowych rozwiązań w zakresie odprowadzania ciepła. Właściwości elektryczne: Podłoże płytki PCB z rdzeniem metalowym charakteryzuje się dobrą przewodnością elektryczną, co zmniejsza impedancję i zakłócenia w transmisji sygnału. Dla porównania, płytka PCB FR-4 charakteryzuje się niższą przewodnością, co potencjalnie wymaga bardziej złożonej konstrukcji warstw i środków zapewniających integralność sygnału w celu zapewnienia parametrów elektrycznych. Wytrzymałość mechaniczna: Dzięki zaletom podłoża metalowego, płytka PCB z rdzeniem metalowym charakteryzuje się zazwyczaj wyższą wytrzymałością mechaniczną i odpornością na wstrząsy, a także lepszą odpornością na wibracje i uderzenia. Z drugiej strony, płytka PCB FR-4 jest delikatna i może wymagać dodatkowych środków ochrony mechanicznej w niektórych zastosowaniach. Złożoność produkcji: Ze względu na unikalną naturę podłoża metalowego, proces produkcji płytek PCB z rdzeniem metalowym jest złożony i wymaga specjalistycznych procesów i sprzętu do łączenia i obróbki metalu z innymi warstwami. W przeciwieństwie do tego, płytki PCB FR-4 są produkowane zgodnie ze standardowymi procesami, co przekłada się na mniejszą złożoność produkcji.Rodzaje płytek PCB z rdzeniem metalowym:
Płytki PCB z rdzeniem metalowym to specjalny rodzaj płytek drukowanych, które oferują wyjątkową wydajność i zalety dzięki zastosowaniu metalowej warstwy bazowej. Oto kilka popularnych typów płytek PCB z rdzeniem metalowym:

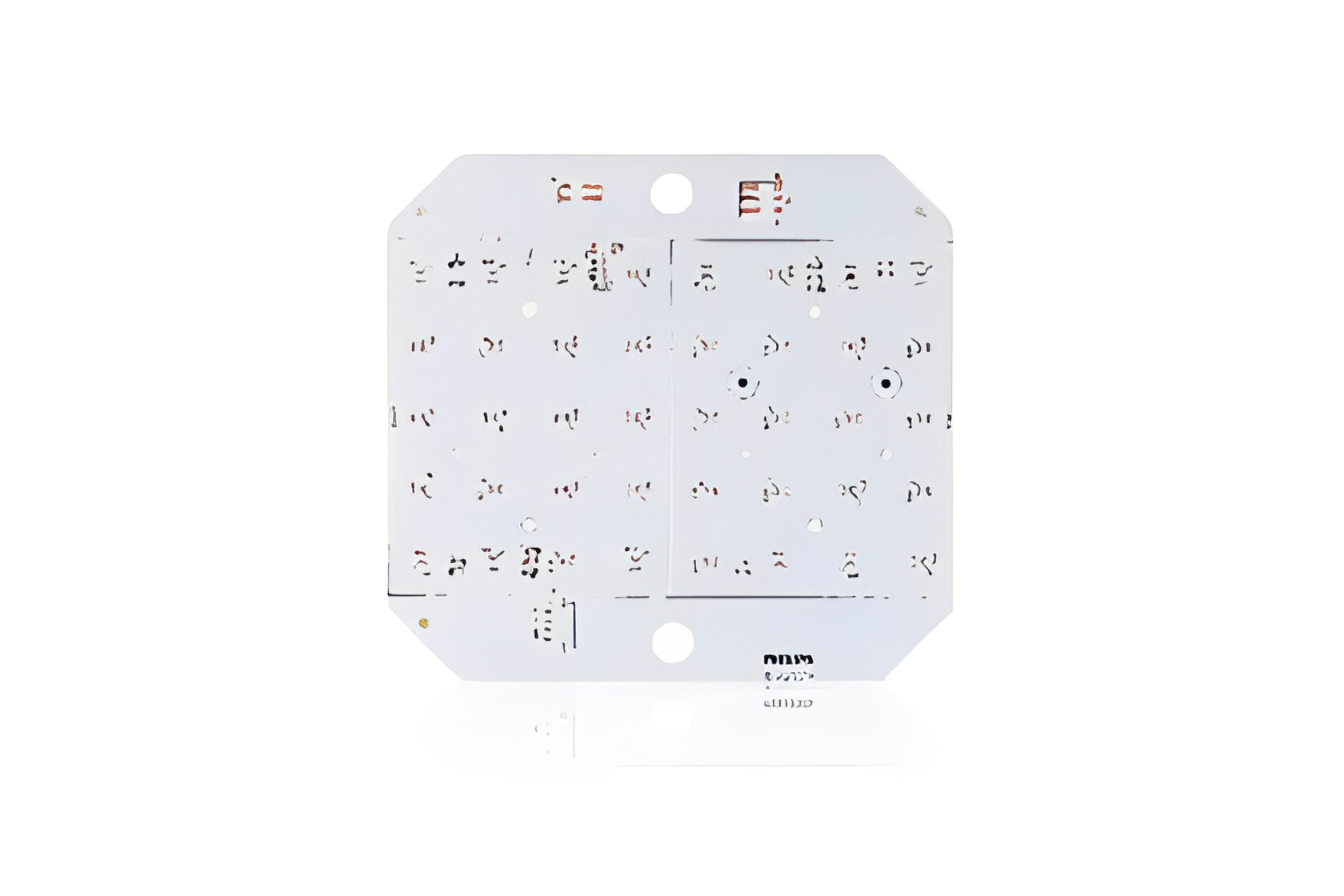

Płytki PCB na bazie aluminium: Płytki PCB na bazie aluminium to najpopularniejszy i najszerzej stosowany rodzaj płytek PCB z rdzeniem metalowym. Wykorzystują aluminium jako materiał bazowy, zapewniając doskonałą przewodność cieplną i wytrzymałość mechaniczną. Płytki PCB na bazie aluminium nadają się zazwyczaj do ogólnych zastosowań w zasilaniu, oświetleniu LED i radiatorach elektronicznych.
Płytki PCB na bazie miedzi: Płytki PCB na bazie miedzi to kolejny popularny rodzaj płytek PCB z rdzeniem metalowym. W porównaniu z płytkami PCB na bazie aluminium, płytki PCB na bazie miedzi charakteryzują się wyższą przewodnością cieplną i elektryczną, co czyni je bardziej odpowiednimi do zastosowań dużej mocy i obwodów o wysokiej częstotliwości. Płytki PCB na bazie miedzi są powszechnie stosowane we wzmacniaczach mocy, urządzeniach komunikacyjnych o dużej szybkości transmisji oraz urządzeniach elektronicznych o częstotliwości radiowej. Płytki PCB na bazie żelaza: Płytki PCB na bazie żelaza są rzadziej stosowane, ale nadal znajdują specyficzne zastosowania. Płytki PCB na bazie żelaza charakteryzują się wyższą przenikalnością magnetyczną, co czyni je odpowiednimi do elementów magnetycznych i czujników magnetycznych w specjalistycznych zastosowaniach. Płytki PCB na bazie niklu: Płytki PCB na bazie niklu oferują dobrą odporność na korozję i stabilność w wysokich temperaturach, co czyni je popularnymi w zastosowaniach o specjalnych wymaganiach środowiskowych. Są powszechnie stosowane w przemyśle lotniczym, wojskowym i urządzeniach elektronicznych wysokotemperaturowych. Płytki PCB na bazie stopów: Płytki PCB na bazie stopów to rodzaj płytek PCB z rdzeniem metalowym, które łączą różne metale. Poprzez dostosowanie składu stopu można spełnić określone wymagania wydajnościowe. Płytki PCB na bazie stopów są wykorzystywane w specjalistycznych zastosowaniach, takich jak urządzenia elektroniczne o dużej gęstości mocy i komponenty elektroniczne w specjalnych warunkach. Należy pamiętać, że różne typy płytek PCB z rdzeniem metalowym nadają się do różnych zastosowań i środowisk. Wybór odpowiedniego typu zależy od konkretnych wymagań projektu, takich jak zapotrzebowanie na energię, wymagania dotyczące odprowadzania ciepła i kompatybilność elektromagnetyczna. Inżynierowie projektanci zazwyczaj wybierają najbardziej odpowiedni typ płytki PCB z rdzeniem metalowym w oparciu o wymagania i ograniczenia projektu, aby zapewnić optymalną wydajność i niezawodność.
Jedną z głównych zalet płytek PCB z rdzeniem metalowym (Metal Core PCB) są ich doskonałe właściwości termiczne. Metalowy rdzeń umożliwia efektywne odprowadzanie ciepła generowanego przez komponenty mocy, zapobiegając przegrzaniu i poprawiając ogólną niezawodność systemu. Dzięki doskonałej przewodności cieplnej płytki PCB z rdzeniem metalowym doskonale nadają się do zastosowań o dużej mocy. Mogą one obsługiwać wyższe natężenia prądu i skuteczniej odprowadzać ciepło, co czyni je idealnymi do urządzeń elektronicznych dużej mocy, systemów oświetlenia LED i zastosowań motoryzacyjnych. Płytki PCB z rdzeniem metalowym oferują lekkie i kompaktowe rozwiązanie dla zespołów elektronicznych. Zastosowanie rdzeni metalowych pozwala na zmniejszenie grubości płytki przy jednoczesnym zachowaniu integralności strukturalnej, umożliwiając projektantom tworzenie bardziej kompaktowych i zajmujących mało miejsca produktów. Płytki PCB z rdzeniem metalowym charakteryzują się doskonałą wytrzymałością mechaniczną i trwałością, dzięki czemu są odporne na odkształcenia i pęknięcia. Zapewnia to niezawodność i długowieczność urządzeń elektronicznych nawet w trudnych warunkach pracy.Zastosowania płytek PCB z rdzeniem metalowym:

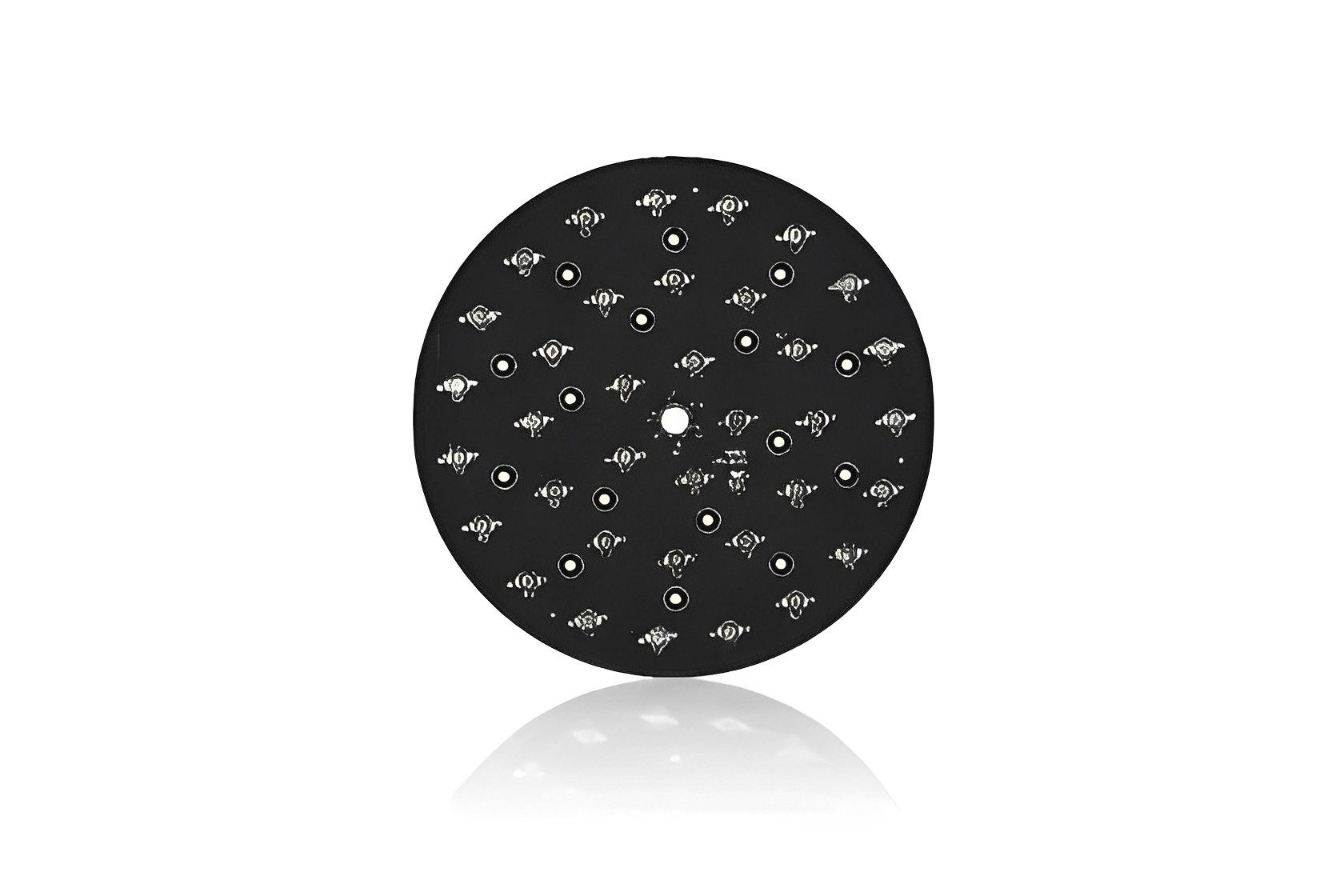

Oświetlenie LED: Płytki PCB z rdzeniem metalowym są szeroko stosowane w branży oświetlenia LED. Ze względu na znaczną emisję ciepła podczas pracy opraw LED, doskonała przewodność cieplna płytek PCB z rdzeniem metalowym czyni je idealnym wyborem. Płytki PCB z rdzeniem metalowym efektywnie odprowadzają ciepło z diod LED do radiatora, zapewniając efektywne odprowadzanie ciepła, wydłużając tym samym żywotność opraw LED oraz poprawiając ich wydajność i niezawodność. Elektronika samochodowa: W dziedzinie elektroniki samochodowej płytki PCB z rdzeniem metalowym znajdują szerokie zastosowanie w oświetleniu pojazdów, pokładowych modułach sterowania elektronicznego oraz pojazdach elektrycznych. Trudne warunki panujące w motoryzacji, w tym wysokie temperatury i wibracje, wymagają doskonałych właściwości termicznych i wytrzymałości mechanicznej, które oferują płytki PCB z rdzeniem metalowym. Zapewnia to stabilność i niezawodność urządzeń elektronicznych w samochodach. Sprzęt komunikacyjny: Płytki PCB z rdzeniem metalowym odgrywają kluczową rolę w sprzęcie komunikacyjnym. Są wykorzystywane w stacjach bazowych, modułach radiowych, przełącznikach sieciowych i innych aplikacjach dużej mocy i wysokiej częstotliwości. Płytki PCB z rdzeniem metalowym skutecznie odprowadzają ciepło, zapewniają stabilną transmisję sygnału i lepszą wydajność, spełniając wymagania dotyczące wysokiej gęstości i kompaktowych konstrukcji w urządzeniach komunikacyjnych. Panele słoneczne: Płytki PCB z rdzeniem metalowym są wykorzystywane w produkcji paneli słonecznych jako wsporniki i połączenia dla ogniw słonecznych. Płytki PCB z rdzeniem metalowym zapewniają stabilność strukturalną podzespołów elektronicznych i umożliwiają efektywny przesył prądu z modułów ogniw słonecznych do innych komponentów. Ponadto, doskonałe właściwości rozpraszania ciepła płytek PCB z rdzeniem metalowym pomagają utrzymać temperaturę roboczą ogniw słonecznych w idealnym zakresie, zwiększając wydajność konwersji energii. Inne obszary zastosowań: Oprócz wyżej wymienionych dziedzin, płytki PCB z rdzeniem metalowym znajdują szerokie zastosowanie w wielu innych dziedzinach. Na przykład są stosowane w urządzeniach elektronicznych dużej mocy, modułach mocy, dyskach twardych komputerów, sprzęcie medycznym, elektronice lotniczej i innych. Właściwości termiczne i niezawodność płytek PCB z rdzeniem metalowym sprawiają, że są one preferowanym wyborem dla kluczowych komponentów w tych branżach. Płytki PCB z rdzeniem metalowym oferują znaczące zalety w porównaniu z tradycyjnymi płytkami PCB, szczególnie pod względem odprowadzania ciepła, trwałości i zwartości. Ich unikalna konstrukcja z metalową warstwą bazową sprawia, że idealnie nadają się do zastosowań wymagających efektywnego odprowadzania ciepła i możliwości obsługi dużych mocy. Wraz z postępem technologii, płytki PCB z rdzeniem metalowym prawdopodobnie będą odgrywać coraz ważniejszą rolę w przemyśle elektronicznym, umożliwiając rozwój bardziej wydajnych, niezawodnych i kompaktowych urządzeń elektronicznych.
