Poznaj zalety technologii wielowarstwowych płytek PCB HDI

2024-01-23Reporter: SprintPCB

Technologia płytek drukowanych wielowarstwowych HDI firmy SprintPCB, charakteryzująca się unikalnymi zaletami miniaturyzacji, wysoką wydajnością i energooszczędnością.

Wstęp

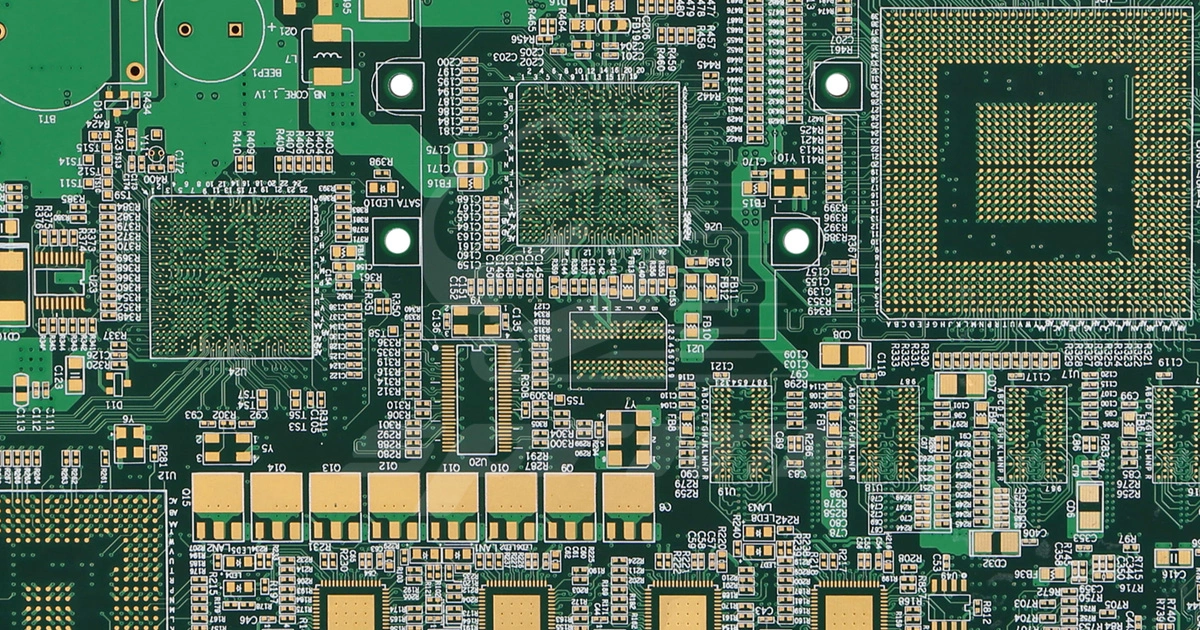

W branży elektronicznej technologia wielowarstwowych płytek drukowanych HDI jest coraz szerzej stosowana. Technologia ta umożliwia miniaturyzację i wysoką wydajność urządzeń elektronicznych dzięki wysokiej gęstości połączeń i doskonałym parametrom elektrycznym. Jako firma high-tech, której celem jest świadczenie klientom kompleksowych usług produkcji wysokiej jakości płytek drukowanych, od próbek badawczo-rozwojowych po produkcję masową, SprintPCB Company 1 posiada bogate doświadczenie i dogłębną wiedzę techniczną w zakresie stosowania technologii wielowarstwowych płytek drukowanych HDI. Płytka drukowana wielowarstwowa HDI

Wprowadzenie do technologii płytek PCB wielowarstwowych HDI

Wielowarstwowa płytka drukowana HDI to płytka drukowana produkowana w technologii mikrootworów i cienkich materiałów. Charakteryzuje się bardzo małą szerokością linii, odstępami między liniami i aperturą, dzięki czemu może realizować więcej funkcji w ograniczonej przestrzeni.

Struktura wielowarstwowej płytki PCB HDI

Wielowarstwowa płytka drukowana HDI zazwyczaj składa się z wielu warstw materiałów izolacyjnych i warstw przewodzących ułożonych naprzemiennie, a każda warstwa jest połączona ze sobą za pomocą mikroporów. Taka struktura zapewnia płytce HDI Multilayer PCB doskonałą transmisję sygnału i wyjątkowo wysoki poziom integracji.

Zalety technologii PCB wielowarstwowych HDI

Miniaturyzacja i lekkość

Dzięki dużej gęstości płytek PCB wielowarstwowych HDI możliwe jest zaimplementowanie większej liczby funkcji na mniejszej przestrzeni, co znacznie zmniejsza rozmiar i wagę sprzętu elektronicznego.

Wysoka wydajność

Technologia mikroporów i cienkich materiałów zastosowana w płytkach HDI Multilayer Pcb umożliwia szybszą i bardziej stabilną transmisję sygnału, co przekłada się na poprawę wydajności urządzeń elektronicznych.

Oszczędność energii i ochrona środowiska

Wysoka wydajność i niskie zużycie energii charakteryzujące wielowarstwowe płytki PCB HDI pozwalają nie tylko oszczędzać energię, ale także korzystnie wpływać na ochronę środowiska.

Wniosek

Technologia wielowarstwowych płytek drukowanych HDI firmy SprintPCB stopniowo zmienia oblicze branży elektronicznej dzięki swoim unikalnym zaletom. Wraz z postępem technologicznym, technologia wielowarstwowych płytek drukowanych HDI firmy SprintPCB będzie odgrywać coraz większą rolę w przyszłości. SprintPCB zobowiązał się do świadczenia szybkich usług produkcji elektroniki dla ponad 3000 klientów na całym świecie i z niecierpliwością oczekuje współpracy z kolejnymi klientami, aby wspólnie promować rozwój branży elektronicznej.
