Sztywno-giętka płytka PCB

Sztywno-giętka płytka PCB

Używane w dynamicznych aplikacjach o ograniczonej przestrzeni Sztywne-elastyczne układy | Giętkie konstrukcje | Wysoka niezawodność | Certyfikacja RoHS i UL

homeDom > Produkcja PCB > Sztywno-giętka płytka PCB

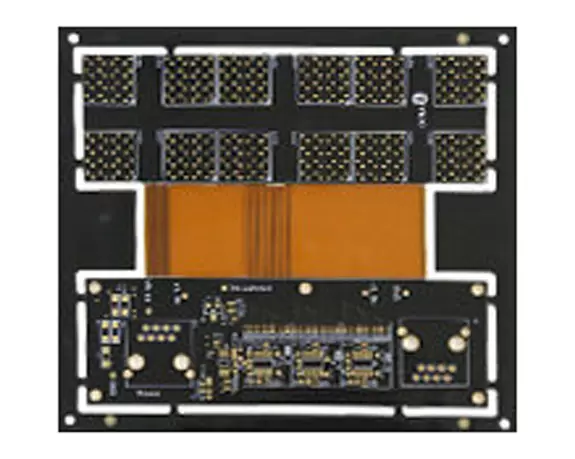

Sztywno-giętka płytka PCB

Zintegrowane sztywne sekcje z elastycznymi końcami dla kompaktowych układów

Odporny na wibracje i zmniejszający potrzebę stosowania złączy

Ułatwia montaż i zwiększa niezawodność długoterminową

Umożliwia konfiguracje 3D w przypadku aplikacji o ograniczonej przestrzeni

Stosowany w przemyśle lotniczym, implantach medycznych i wysokiej jakości urządzeniach noszonych

Uzyskaj wycenę terazGet Quote
Sztywno-giętka płytka PCB

Możliwości procesu

FunkcjaSpecyfikacja techniczna
Liczba warstw4 – 24 warstwy standardowe, 40 warstw zaawansowane, 60 warstw prototypowe
Wydajność gięciaW zależności od konkretnej konstrukcji, parametry gięcia mogą się wahać od podstawowego gięcia 90° w celu dopasowania do pełnego dynamicznego zgięcia z 360-stopniowym zakresem ruchu w tylnej części zgięcia, która wytrzyma ciągłe cykle przez cały okres eksploatacji produktu.
Cechy gięciaPromień gięcia kontroluje elastyczność elastycznej części deski. Im cieńszy materiał, tym mniejszy promień gięcia i bardziej elastyczna sekcja elastyczna
PrzyboryMiedź RA, miedź HTE, FR-4, poliimid, klej
Ciężarki miedziane (gotowe)0,5 uncji – 6 uncji
Grubość PCB0,40 mm – 6,0 mm
Grubość PCB w części giętkiej0,05 mm x 0,8 mm
Maksymalne wymiaryWymiary: 546mm x 662mm
Minimalny rozstaw szyn i odstęp0,075 mm / 0,075 mm
Minimalne wiertło mechaniczne0,15 mm
Dostępne wykończenia powierzchniHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Cyna immersyjna, Srebro immersyjne, Złoto elektrolityczne, Złote palce
Dlaczego warto wybrać firmę SprintPCB w zakresie płytek PCB Rigid-Flex?
SprintPCB specjalizuje się w produkcji sztywno-giętkich płytek PCB, które integrują elastyczne i sztywne sekcje płytek w jednym, kompaktowym rozwiązaniu. Nasze zaawansowane technologie laminowania, wiercenia i obrazowania zapewniają precyzyjne wyrównanie warstw, trwałość mechaniczną i integralność sygnału — dzięki czemu idealnie nadają się do złożonych zespołów 3D, dynamicznego gięcia i zastosowań o ograniczonej przestrzeni.
Od prototypu do produkcji – wspieramy Cię na całej drodze

  • Wsparcie inżynieryjne

  • Usługi prototypowania

  • Szybka realizacja

  • Bezproblemowe przejście do produkcji masowej

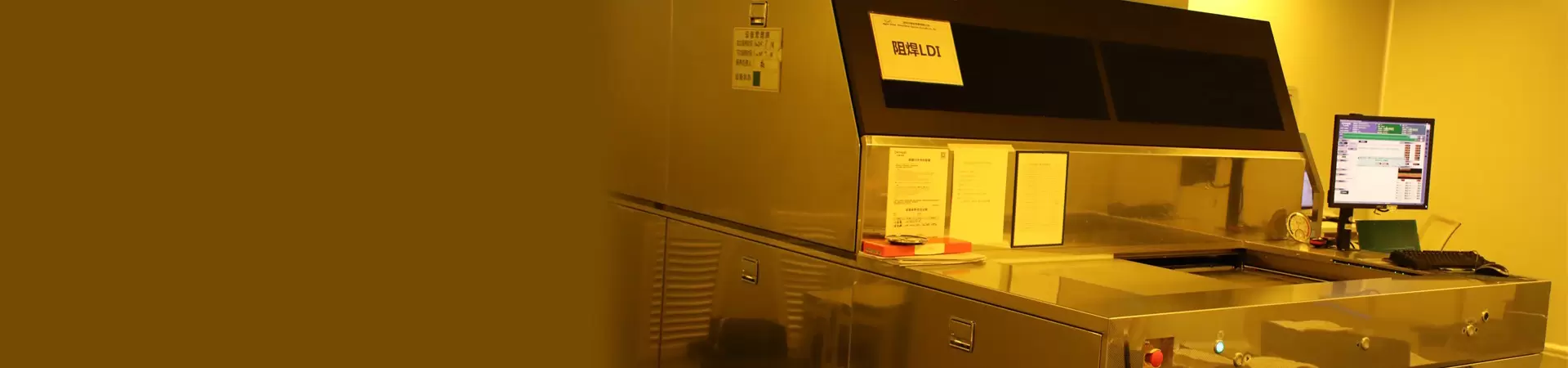

Sprzęt do produkcji PCB
SprintPCB działa przy użyciu najnowocześniejszego sprzętu w branży, aby zapewnić wydajną produkcję i wysokiej jakości produkty z wartością dodaną dla naszych partnerów

Gotowy na rozpoczęcie projektu PCB Rigid-Flex?

Poproś o wycenę / Wyślij swój plik Gerber

Często zadawane pytania dotyczące płytek PCB Rigid-Flex

Sztywno-giętka płytka PCB FAQJak wygląda proces produkcji PCB typu rigid-flex?
Proces produkcji PCB typu rigid-flex jest podobny do procesu produkcji standardowej płytki PCB, ale obejmuje dodatkowe etapy tworzenia warstw elastycznej i sztywnej. Warstwa elastyczna jest zazwyczaj wykonana z poliimidu, a warstwa sztywna z tradycyjnego materiału PCB, takiego jak FR4. Następnie obie warstwy są łączone i laminowane, tworząc produkt końcowy.
Sztywno-giętka płytka PCB FAQW jakich branżach najczęściej wykorzystuje się płytki PCB typu rigid-flex?
Sztywne i elastyczne płytki PCB są szeroko stosowane między innymi w przemyśle lotniczym, medycznym i telekomunikacyjnym.
Sztywno-giętka płytka PCB FAQCzym płytka PCB typu rigid-flex różni się od płytki standardowej?
Standardowa płytka PCB jest zazwyczaj wykonana z jednej warstwy materiału i może się wyginać lub uginać tylko w ograniczonym zakresie. Natomiast płytka PCB typu rigid-flex ma wiele warstw i może się łatwiej wyginać i uginać, co czyni ją idealną do zastosowań wymagających dużej ruchomości lub kompaktowej konstrukcji.
Sztywno-giętka płytka PCB FAQJakie są korzyści ze stosowania PCB typu rigid-flex?
Płytki PCB typu „rigid-flex” oferują zwiększoną trwałość, mniejsze wymagania przestrzenne i lepsze parametry elektryczne w porównaniu ze standardowymi płytkami PCB. Są również lepiej przystosowane do trudnych warunków środowiskowych, takich jak ekstremalne temperatury, wstrząsy i wibracje.
Sztywno-giętka płytka PCB FAQCzym jest płytka PCB typu rigid-flex?
Płytka PCB typu rigid-flex to rodzaj płytki drukowanej, która łączy zalety płytek sztywnych i elastycznych w jednym produkcie. Składa się ze sztywnej warstwy wewnętrznej i elastycznej warstwy zewnętrznej, co zapewnia większą wszechstronność i elastyczność w projektowaniu i użytkowaniu.
