Elastyczna płytka PCB

Elastyczna płytka PCB

Stosowane w lekkich, giętkich i wysoce niezawodnych zastosowaniach Wysoka wytrzymałość na zginanie | Materiały bazowe PI i PET | Szybkie prototypowanie | Certyfikacja RoHS i UL

homeDom > Produkcja PCB > Elastyczna płytka PCB

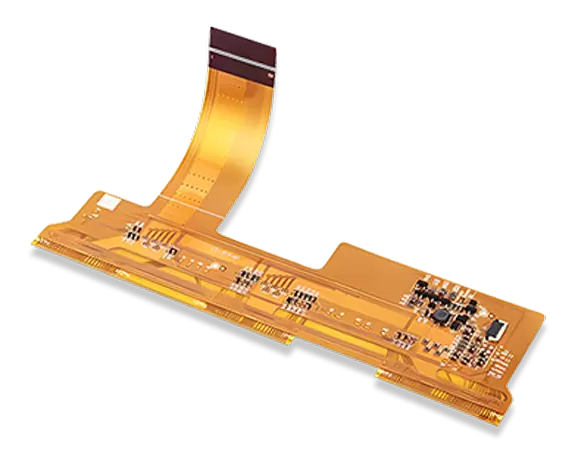

Elastyczna płytka PCB

Ultracienki, giętki i lekki

Dostosowuje się do dynamicznych, składanych i zakrzywionych instalacji

Eliminuje potrzebę stosowania dużych złączy i kabli w ciasnych przestrzeniach

Zapewnia doskonałe odprowadzanie ciepła i niezawodność w warunkach naprężeń mechanicznych

Stosowany w deskach rozdzielczych samochodów, wyświetlaczach zwijanych i elastycznych czujnikach

Uzyskaj wycenę terazGet Quote
Elastyczna płytka PCB

Możliwości procesu

FunkcjaSpecyfikacja techniczna
Liczba warstw1-6 warstw
PrzyboryPoliimid, Poliester
Metoda profilowaniaCięcie laserowe, dziurkowanie, frezowanie
Ciężarki miedziane (gotowe)8 μm – 70 μm
Grubość FPC0,05 mm – 0,80 mm
Maksymalne wymiary250mm x 610mm
Minimalny rozstaw szyn i odstęp0,05 mm / 0,05 mm
Minimalne wiertło mechaniczne0,1 mm
Dostępne wykończenia powierzchniHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Cyna immersyjna, Srebro immersyjne, Złoto elektrolityczne, Złote palce
Dlaczego warto wybrać firmę SprintPCB zajmującą się elastycznymi płytkami PCB?
SprintPCB specjalizuje się w produkcji elastycznych PCB przy użyciu wysokiej jakości materiałów poliimidowych, wspierając lekkie, giętkie i kompaktowe projekty elektroniczne. Nasze zaawansowane przetwarzanie roll-to-roll, precyzyjne trawienie i rygorystyczne testy elektryczne zapewniają trwałość, stabilność sygnału i długą żywotność przy zginaniu w dynamicznych i ograniczonych przestrzennie zastosowaniach.
Od prototypu do produkcji – wspieramy Cię na całej drodze

  • Wsparcie inżynieryjne

  • Usługi prototypowania

  • Szybka realizacja

  • Bezproblemowe przejście do produkcji masowej

Sprzęt do produkcji PCB
SprintPCB działa przy użyciu najnowocześniejszego sprzętu w branży, aby zapewnić wydajną produkcję i wysokiej jakości produkty z wartością dodaną dla naszych partnerów

Gotowy na rozpoczęcie projektu elastycznej płytki PCB?

Poproś o wycenę / Wyślij swój plik Gerber

FAQ dotyczące elastycznych płytek PCB

Elastyczna płytka PCB FAQJaka jest różnica między płytkami PCB elastycznymi i sztywno-giętkimi?
Elastyczne płytki PCB są wykonane w całości z elastycznego materiału, natomiast płytki sztywne-giętkie stanowią połączenie elastycznych i sztywnych płytek PCB. Płytki sztywne-giętkie są stosowane w aplikacjach, w których wymagane jest połączenie elastyczności i sztywności, i oferują zalety zarówno elastycznych, jak i sztywnych płytek PCB.
Elastyczna płytka PCB FAQJakie materiały są wykorzystywane do produkcji elastycznych płytek PCB?
Elastyczne płytki PCB są zazwyczaj wykonane z poliimidu lub poliestru, które są elastyczne i charakteryzują się dobrymi parametrami termicznymi i elektrycznymi. W zależności od specyficznych wymagań danego zastosowania, można również stosować inne materiały, takie jak poliwęglan.
Elastyczna płytka PCB FAQJakie typy zastosowań są odpowiednie dla elastycznych płytek PCB?
Elastyczne płytki PCB są szeroko stosowane w wielu zastosowaniach, m.in. w urządzeniach mobilnych, urządzeniach przenośnych, urządzeniach medycznych i elektronice samochodowej.
Elastyczna płytka PCB FAQJakie są korzyści ze stosowania elastycznych płytek PCB?
Elastyczne płytki PCB mają wiele zalet, m.in. większą elastyczność projektowania, zmniejszoną wagę i rozmiar, większą niezawodność, lepszą wydajność i niższe koszty w porównaniu z tradycyjnymi sztywnymi płytkami PCB.
Elastyczna płytka PCB FAQCzym jest elastyczna płytka PCB?
Elastyczna płytka PCB to rodzaj płytki drukowanej wykonanej z elastycznego materiału, takiego jak poliimid lub poliester, zamiast tradycyjnego sztywnego materiału FR-4. Zapewnia ona większą swobodę projektowania i może być zginana, składana i wyginana, aby zmieścić się w ciasnych przestrzeniach.
