<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Wszystko, co musisz wiedzieć o kuponach na test impedancji PCB

Kupony do testu impedancji PCB to specjalnie zaprojektowane struktury na płytce PCB, służące do pomiaru i weryfikacji charakterystyki impedancji linii transmisyjnych PCB. Impedancja jest kluczowym parametrem w szybkich układach cyfrowych i analogowych, ponieważ decyduje o integralności sygnału i wydajności płytki PCB.

Podczas procesu produkcji PCB, próbki do pomiaru impedancji są wytwarzane obok głównej płytki PCB. Powinny być one strategicznie rozmieszczone na tym samym panelu PCB co główna płytka PCB, zazwyczaj pośrodku panelu roboczego. Przechodzą one te same etapy produkcji, w tym trawienie, galwanizację i nakładanie maski lutowniczej. Jednakże, na tych próbkach przeprowadza się dodatkowe pomiary i testy w celu weryfikacji charakterystyki impedancji. Próbki do pomiaru impedancji są powszechnie stosowane do testowania płytek PCB w dziedzinie elektroniki wysokiej częstotliwości, takiej jak urządzenia komunikacyjne, obwody radiowe, systemy radarowe i szybka transmisja danych. Próbki te pomagają w weryfikacji, czy charakterystyka impedancji płytki PCB spełnia wymagania projektowe, zapewniając jakość transmisji sygnału i dopasowanie impedancji. Istnieje ścisły związek między próbkami do pomiaru impedancji a szerokością i odstępami między ścieżkami. Podczas projektowania próbników do pomiaru impedancji, w celu uzyskania pożądanej wartości impedancji, zazwyczaj stosuje się określoną szerokość i odstępy między ścieżkami. Zgodnie ze wzorem na impedancję charakterystyczną dla linii przesyłowych, zwiększenie szerokości ścieżki zmniejsza rezystancję linii, co skutkuje niższą wartością impedancji i odwrotnie. Zatem, dostosowując kombinację szerokości ścieżki i odstępów między ścieżkami, można osiągnąć pożądaną wartość impedancji. Powszechnie stosowane wzory na impedancję charakterystyczną są następujące:

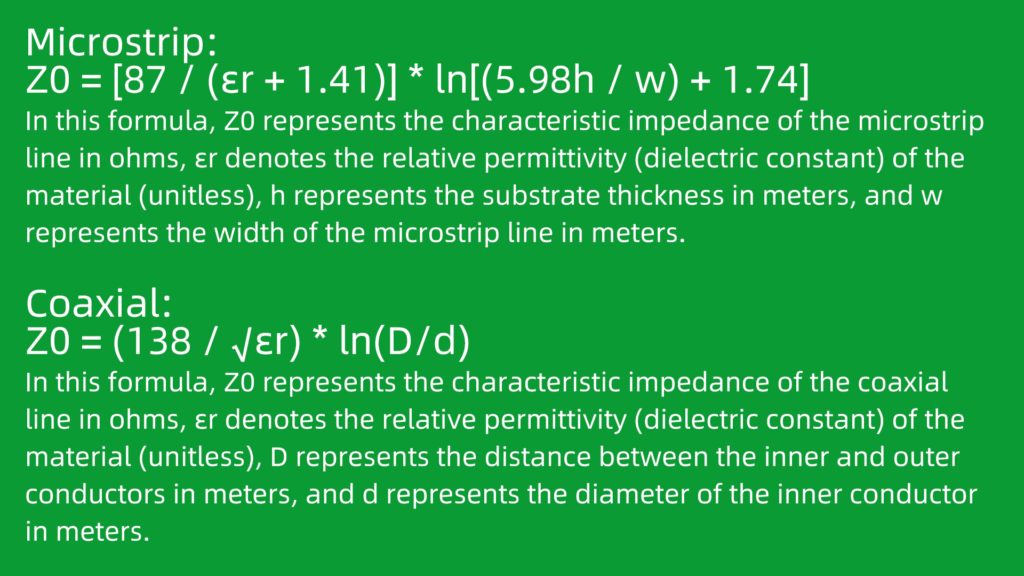

Mikropaskowy: Z0 = [87 / (εr + 1,41)] * ln [(5,98h / w) + 1,74] W tym wzorze Z0 oznacza impedancję charakterystyczną linii mikropaskowej w omach, εr oznacza względną przenikalność elektryczną (stałą dielektryczną) materiału (bezwymiarową), h oznacza grubość podłoża w metrach, a w oznacza szerokość linii mikropaskowej w metrach. Koncentryczny: Z0 = (138 / √εr) * ln(D/d) W tym wzorze Z0 oznacza impedancję charakterystyczną linii koncentrycznej w omach, εr oznacza względną przenikalność elektryczną (stałą dielektryczną) materiału (bezwymiarową), D oznacza odległość między przewodnikiem wewnętrznym i zewnętrznym w metrach, a d oznacza średnicę przewodnika wewnętrznego w metrach. Chociaż kupony testowe pomagają identyfikować wady produkcyjne i zmniejszają koszty debugowania i ponownego projektowania, mają one ograniczenia. Wykorzystanie próbek testowych PCB może wpłynąć na koszty poprzez zwiększenie nakładów pracy i zmniejszenie zużycia materiału, a tym samym wzrost kosztów surowców. W procesie produkcji PCB próbki testowe zazwyczaj wymagają oddzielnego projektowania, wytwarzania i montażu, co oznacza dodatkową pracę i czas potrzebny do ich wykonania. Ponadto próbki testowe często zajmują część powierzchni płytki PCB, zmniejszając całkowite zużycie materiału i generując dodatkowe koszty surowców.
