Kulka lutownicza na płytce PCB: kluczowy element nowoczesnej produkcji elektronicznej
2023-07-27Reporter: SprintPCB
Czy zastanawiałeś się kiedyś, jak nowoczesne produkty elektroniczne osiągają tak złożoną funkcjonalność i wydajność? W dobie cyfrowej smartfony, komputery, tablety i inne urządzenia, z których korzystamy, w dużej mierze opierają się na zaawansowanej technologii produkcji elektroniki. Wśród tych najnowocześniejszych technologii, kulka lutownicza (Solder Ball) odgrywa pozornie nieistotną rolę, a jednak odgrywa kluczową rolę. Jeśli interesujesz się produkcją elektroniki, być może słyszałeś już termin „kulka lutownicza” (Solder Ball). Czym ona właściwie jest i jakie jest jej przeznaczenie? W tym wpisie na blogu odkryjemy znaczenie kulki lutowniczej (Solder Ball) w przemyśle elektronicznym oraz jej rolę w technologii pakowania układów scalonych i łączeniu płytek drukowanych.
Czym jest kulka lutownicza?
Najpierw wyjaśnijmy, czym jest kulka lutownicza. Kulka lutownicza to niewielki materiał lutowniczy, zazwyczaj składający się z cyny i innych pierwiastków stopowych. Średnica tych małych kulek waha się zazwyczaj od kilkudziesięciu mikrometrów do kilkuset mikrometrów, w zależności od konkretnych wymagań danego zastosowania. Kulki lutownicze można uzyskać w specjalistycznych procesach produkcyjnych, aby zapewnić ich spójny rozmiar i kształt, zapewniając przemysłowi elektronicznemu stabilny i niezawodny materiał lutowniczy. Kulki lutownicze są zazwyczaj wykonane z cyny (Sn) jako głównego składnika, z dodatkiem innych pierwiastków stopowych, takich jak ołów (Pb), srebro (Ag), bizmut (Bi), miedź (Cu) itp., tworząc różne stopy lutownicze. Wybór tych stopów zależy od wymagań danego zastosowania, takich jak temperatura lutowania, wymagania dotyczące niezawodności i przepisy środowiskowe.
Proces produkcji kulek lutowniczych
Proces produkcji kulek lutowniczych wymaga wysokiego poziomu precyzji i kontroli. Typowe metody produkcji obejmują:
Metoda sferykalizacji:
Metoda ta polega na wkraplaniu ciekłego metalu do środowiska o wysokiej temperaturze, formując kuliste kształty pod wpływem napięcia powierzchniowego i grawitacji. Umożliwia to produkcję kulek lutowniczych o większej skali i bardziej jednorodnych rozmiarach.
Metoda metalurgii proszków:
Materiały stopowe typu Solder Ball są przetwarzane na proszek, a następnie prasowane w kształty kuliste za pomocą specjalistycznych technik metalurgicznych. Metoda ta pozwala na dokładniejszą kontrolę rozmiaru i składu.
Metoda atomizacji gazu:
Materiały stopowe są podgrzewane do stanu rozpylonego gazu, a następnie formowane w kulki lutownicze za pomocą dyszy natryskowej. Ta metoda nadaje się do wytwarzania mikrokulek o małych rozmiarach.
Rola kulki lutowniczej w technologii pakowania układów scalonych
W przypadku połączeń płytek drukowanych, kulki lutownicze odgrywają kluczową rolę w technologii montażu powierzchniowego (SMT). Technologia montażu powierzchniowego to metoda bezpośredniego montażu komponentów elektronicznych na powierzchni płytki drukowanej (PCB), w przeciwieństwie do tradycyjnego montażu przewlekanego. Kulki lutownicze pełnią funkcję pomostu między komponentami a płytką drukowaną w technologii montażu powierzchniowego, zapewniając bezpieczne i niezawodne połączenia komponentów elektronicznych na płytce. Technologia montażu powierzchniowego stała się jedną z najpowszechniej stosowanych technik montażu w nowoczesnej produkcji elektroniki. W porównaniu z tradycyjnym montażem przewlekanym, technologia montażu powierzchniowego oferuje większą gęstość komponentów, krótsze cykle produkcyjne i lepszą wydajność. W technologii montażu powierzchniowego warstwa pasty lutowniczej jest nakładana na pola lutownicze komponentów elektronicznych, a następnie komponenty są precyzyjnie umieszczane na tych polach. Następnie, poprzez nagrzanie, kulki lutownicze w paście topią się i tworzą niezawodne połączenia lutownicze z polami lutowniczymi i pinami komponentów elektronicznych. Kulki lutownicze są stosowane głównie w dwóch rodzajach komponentów w technologii montażu powierzchniowego:
Urządzenia do montażu powierzchniowego (SMD)
Elementy te charakteryzują się miniaturyzacją, niewielką masą i wysoką wydajnością, np. rezystory chipowe, kondensatory, tranzystory, układy scalone itp. Zazwyczaj mają odsłonięte kulki lutownicze lub pola lutownicze, które są połączone z odpowiednimi polami na płytce PCB za pomocą połączeń w postaci kulek lutowniczych.

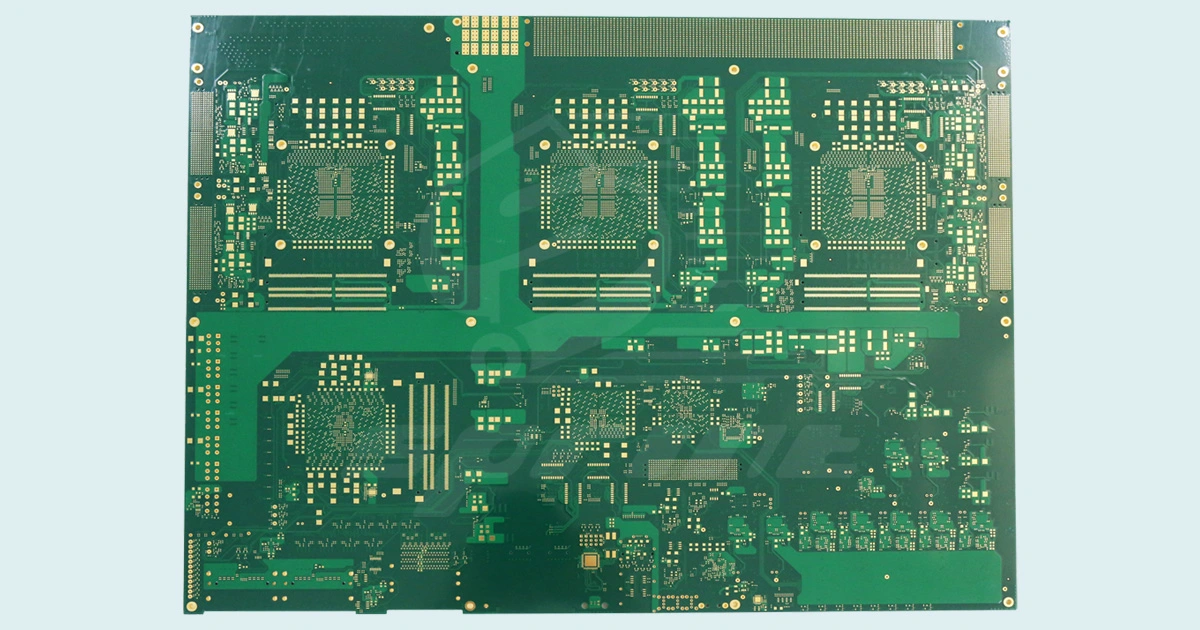

BGA (ang. Ball Grid Array)

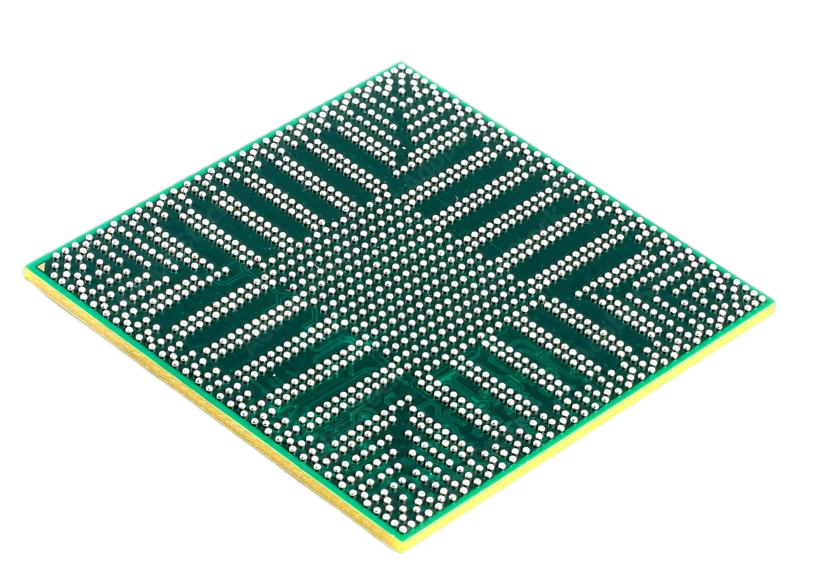

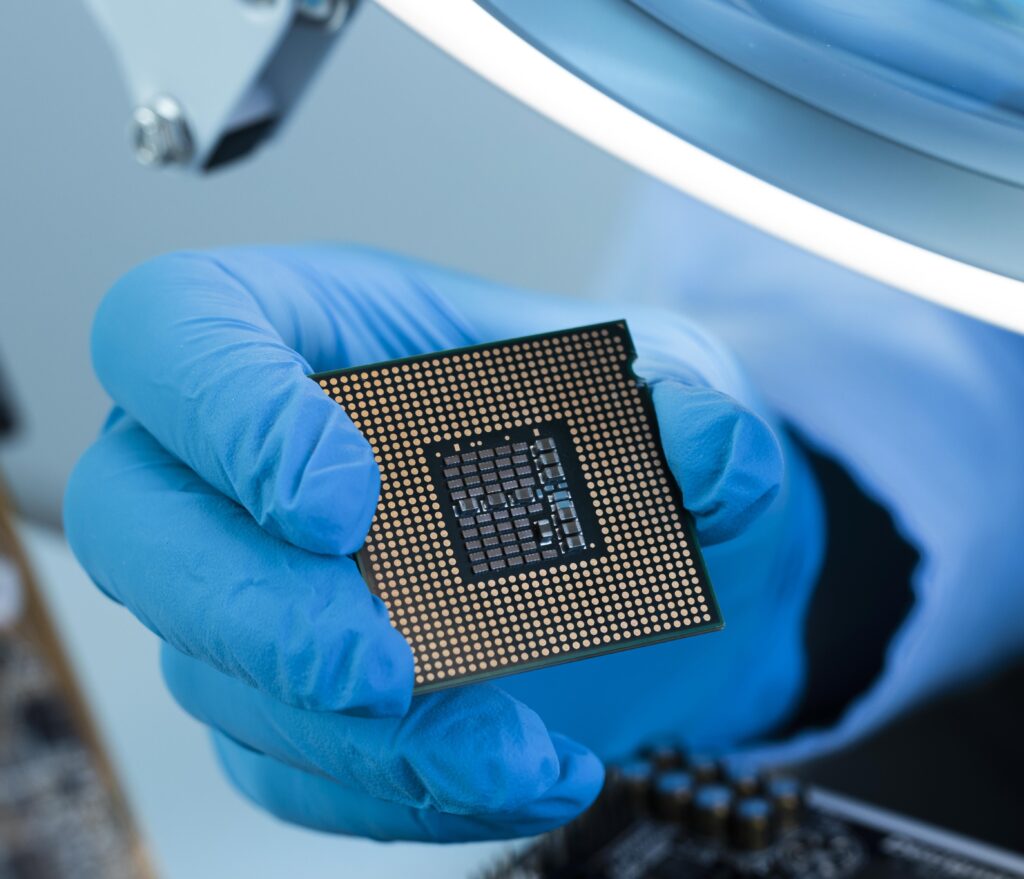

Obudowa BGA to zaawansowana technologia pakowania układów scalonych, szeroko stosowana w wysokowydajnych i zintegrowanych układach scalonych dużej skali. Spód układu BGA pokryty jest setkami, a nawet tysiącami maleńkich kulek lutowniczych, które służą do łączenia z odpowiednimi polami lutowniczymi na płytce PCB. Ilość i rozmieszczenie kulek lutowniczych w obudowach BGA sprawia, że są one bardzo popularne w obudowach o dużej gęstości. W obudowie BGA (Ball Grid Array) na spodzie układu znajduje się wiele maleńkich kulek lutowniczych, ułożonych w jednej linii z polami lutowniczymi na płytce drukowanej (PCB). Poprzez procesy takie jak lutowanie rozpływowe, kulki lutownicze łączą się z polami lutowniczymi, tworząc niezawodne połączenia lutownicze, bezpiecznie mocując układ do płytki PCB. Zalety obudowy BGA polegają na zapewnieniu większej liczby połączeń pinowych, zwiększając powierzchnię styku między elementami elektronicznymi a płytką PCB, a tym samym poprawiając wydajność transmisji i odprowadzanie ciepła. Przyjrzyjmy się bliżej roli kulek lutowniczych w technologii pakowania układów scalonych.
Zapewnianie połączeń elektrycznych:
Układy scalone zazwyczaj posiadają liczne maleńkie piny, które należy połączyć z polami lutowniczymi na płytce drukowanej. Kulki lutownicze, jako materiał lutowniczy, są umieszczane na spodzie układu i topione w procesie produkcyjnym, aby połączyć piny układu z polami lutowniczymi na płytce drukowanej. Ta metoda połączenia zapewnia niezawodne połączenia elektryczne, umożliwiając układowi scalonemu komunikację i prawidłowe działanie z płytką drukowaną.
Zapewnienie wsparcia mechanicznego:
Technologia pakowania układów scalonych wymaga nie tylko niezawodnych połączeń elektrycznych, ale także bezpiecznego zamocowania układu na płytce drukowanej podczas użytkowania. Kulki lutownicze w obudowach BGA (Ball Grid Array) mają kulisty kształt, tworząc kuliste połączenie lutownicze podczas procesu łączenia. Konstrukcja tych kulistych połączeń lutowniczych zapewnia mechaniczne wsparcie układu scalonego, redukując naprężenia mechaniczne między układem a płytką drukowaną. Dodatkowo, zapewnia pewien stopień elastyczności podczas zmian temperatury, zwiększając tym samym niezawodność połączenia.
Obsługa połączeń o dużej gęstości:
Technologia obudów BGA (Ball Grid Array) pozwala na gęstsze rozmieszczenie pinów układu scalonego dzięki zastosowaniu sferycznych kulek lutowniczych, co przekłada się na większą gęstość połączeń. W porównaniu z tradycyjnymi obudowami z lutowanymi pinami, obudowy BGA oferują większą liczbę pinów, umożliwiając układom scalonym obsługę bardziej złożonych funkcji i aplikacji o wyższej wydajności. Projekt i produkcja kulek lutowniczych determinują rozstaw i liczbę pinów w obudowach BGA, co ma kluczowe znaczenie dla uzyskania dużej gęstości połączeń.
Poprawa wydajności odprowadzania ciepła:
W niektórych zastosowaniach układów scalonych o wysokiej wydajności i mocy, rozpraszanie ciepła jest kluczowym czynnikiem, który należy wziąć pod uwagę. Obecność kulek lutowniczych może tworzyć niewielkie szczeliny między układem scalonym a płytką drukowaną, które odgrywają rolę w rozpraszaniu ciepła podczas pracy układu. Pomaga to efektywnie odprowadzać ciepło generowane przez układ scalony do płytki drukowanej, zwiększając tym samym wydajność rozpraszania ciepła w całym systemie. Rola kulek lutowniczych w technologii montażu układów scalonych jest kluczowa. Zapewniają one nie tylko niezawodne połączenia elektryczne i wsparcie mechaniczne, ale także umożliwiają tworzenie połączeń o dużej gęstości i poprawiają wydajność rozpraszania ciepła. Dzięki starannemu projektowaniu i produkcji kulek lutowniczych, technologia montażu BGA zapewnia wyższą wydajność, większą gęstość i niezawodność produktów elektronicznych. Dlatego w nowoczesnym przemyśle elektronicznym optymalizacja i kontrola kulek lutowniczych są niezbędne do zapewnienia doskonałej wydajności produktów elektronicznych w różnych scenariuszach zastosowań. Zastosowanie kulek lutowniczych w technologii montażu powierzchniowego (SMT) niesie ze sobą pewne istotne zalety, ale i wady w porównaniu z tradycyjnym montażem przewlekanym.
Zalety kulek lutowniczych:
Zwiększona gęstość komponentów:
SMT pozwala na gęstszą instalację większej liczby komponentów na płytce PCB, co poprawia gęstość i wydajność płytki drukowanej.
Zmniejszony rozmiar PCB:
Dzięki mniejszym rozmiarom komponentów SMT możliwe jest projektowanie mniejszych płytek PCB, co przekłada się na lekkość i przenośność.
Lepsza wydajność elektryczna:
Solderball zapewnia niską rezystancję i niską indukcyjność połączeń lutowanych, co korzystnie wpływa na stabilność transmisji sygnału i zasilania.
Wady kulek lutowniczych:
Złożoność montażu:
Proces lutowania polega na użyciu maleńkich kulek lutowniczych, co wiąże się z wysokimi wymaganiami co do sprzętu i technologii podczas montażu.
Trudność naprawy:
Po zakończeniu lutowania naprawa lub wymiana komponentów montowanych powierzchniowo jest trudniejsza w porównaniu z tradycyjnym montażem wtykowym. Kulki lutownicze odgrywają kluczową rolę w technologii montażu powierzchniowego (SMT); są jednym z kluczowych elementów, które umożliwiają nowoczesnym produktom elektronicznym osiągnięcie kompaktowej, wysokiej wydajności i dużej gęstości. Dzięki niezawodnym połączeniom zapewnianym przez kulki lutownicze, komponenty elektroniczne można bezpiecznie montować na płytkach PCB, tworząc wysokiej jakości połączenia lutownicze. Pomimo pewnych wyzwań związanych z technologią montażu powierzchniowego, jej zalety znacznie przewyższają wady, co czyni ją niezastąpioną technologią w dziedzinie produkcji elektroniki. Aby zapewnić wysokiej jakości połączenia spawane, przemysł elektroniczny musi wdrożyć szereg kontroli procesów, inspekcji jakości i analizy błędów. Po pierwsze, kontrola procesu spawania jest kluczowym krokiem w zapewnieniu wysokiej jakości połączeń spawanych. Obejmuje ona optymalizację profili temperaturowych, aby zapewnić, że kulki lutownicze mogą się całkowicie stopić i utworzyć prawidłowe połączenia z pinami chipowymi i polami lutowniczymi podczas procesu spawania. Ponadto regularna kalibracja i konserwacja sprzętu spawalniczego są niezbędne dla zapewnienia dokładności i stabilności parametrów spawania. Po drugie, kontrola jakości i badania są kluczowymi metodami weryfikacji niezawodności połączeń spawanych. Techniki kontroli rentgenowskiej i badań ultradźwiękowych pozwalają na nieniszczącą kontrolę jakości połączeń spawanych, zapewniając brak pustych przestrzeni, pęknięć i innych defektów w spoinach lutowanych. Ponadto, poddawanie spoin lutowanych różnym testom fizycznym i środowiskowym, takim jak próba udarności, wibracji i cykli temperaturowych, stanowi kluczowy etap oceny jakości i niezawodności spawania. Wreszcie, analiza błędów i ich udoskonalanie to ciągły proces mający na celu zapewnienie wysokiej jakości połączeń spawanych. Analiza typowych błędów spawalniczych, takich jak puste przestrzenie, niewspółosiowość i nadmierne topienie, pozwala zidentyfikować ich pierwotne przyczyny. Na podstawie wyników analizy błędów można ulepszyć proces spawania poprzez dostosowanie parametrów temperatury, równowagi źródła ciepła, czasu spawania itp., aby poprawić jakość i niezawodność spawania. Podsumowując, przemysł elektroniczny musi priorytetowo traktować optymalizację procesów lutowania i kontrolę jakości, aby zapewnić, że każda kulka lutownicza spełnia swoje zadanie. Jako kluczowy element w nowoczesnej produkcji elektroniki, kulka lutownicza odgrywa istotną rolę w łączeniu układów scalonych i płytek drukowanych. Jest niezbędna w technologiach montażu powierzchniowego i obudów BGA, zapewniając niezawodność i wydajność produktów elektronicznych. Aby zagwarantować wysoką jakość połączeń lutowniczych, konieczna jest ścisła kontrola procesów lutowania, kontrola jakości, testowanie oraz terminowa analiza usterek i wprowadzanie ulepszeń.Dzięki dogłębnej znajomości i starannemu zarządzaniu kulkami lutowniczymi możemy przenieść przemysł produkcji elektronicznej na wyższy poziom, spełniając stale zmieniające się wymagania rynku.Zaufaj SprintPCB , aby Twoja kreatywność zabłysnęła na arenie międzynarodowej. Nasz profesjonalny zespół dołoży wszelkich starań, aby sprostać Twoim potrzebom w zakresie PCB i zapewnić, że Twój projekt wyróżni się jakością i wydajnością. Niezależnie od tego, czy jesteś producentem elektroniki, inżynierem, czy twórcą, dopasujemy do Ciebie najlepsze rozwiązania. Odwiedź naszą oficjalną stronę internetową i rozpocznij nowy rozdział w swojej podróży projektowej!
