W dziedzinie produkcji elektroniki płytki drukowane (PCB) są niezbędnymi, fundamentalnymi komponentami, które odgrywają kluczową rolę w łączeniu i wspieraniu elementów elektronicznych. Jednak dla zapewnienia wydajności i niezawodności PCB, procesy obróbki powierzchni mają kluczowe znaczenie. Spośród licznych technik obróbki powierzchni, dzisiaj skupimy się na metodzie „bezprądowego niklowania immersyjnego złota (ENIG)” i zgłębimy jej tajemnice, zalety i wyzwania w produkcji PCB.
Proces galwanizacji złota zanurzeniowego

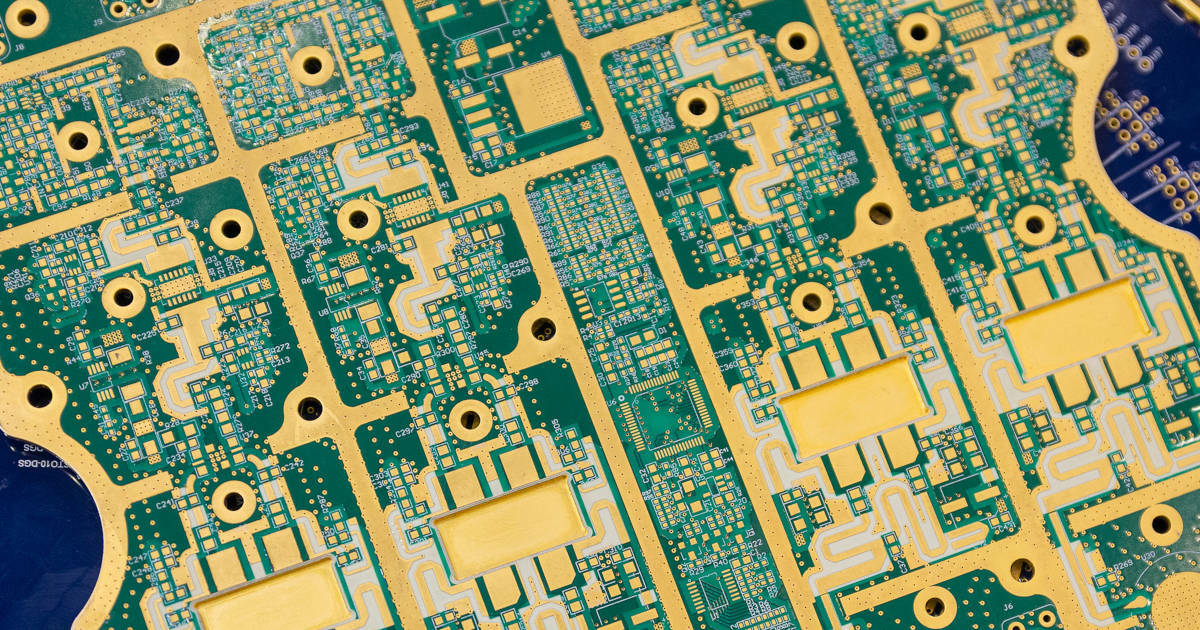

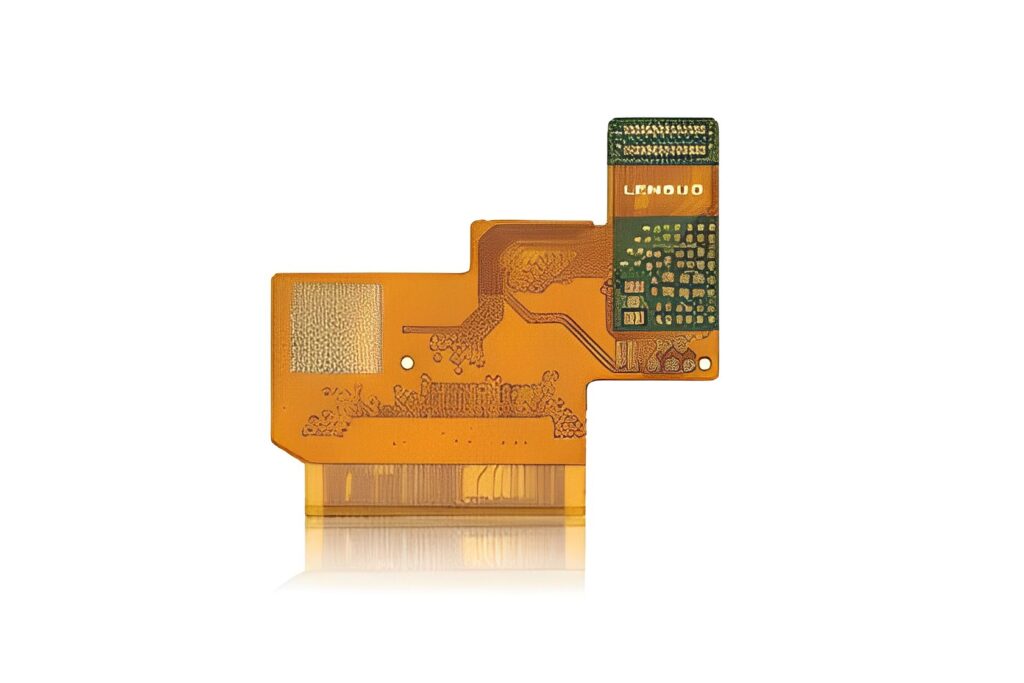

Proces immersyjnego powlekania złotem, znany również jako immersyjne niklowanie złotem lub chemiczne niklowanie złotem, jest znany ze swoich unikalnych właściwości i szerokiego zakresu zastosowań. W tym procesie warstwa niklu o odpowiedniej grubości jest najpierw osadzana na powierzchni przewodnika PCB za pomocą metod chemicznych. Następnie, na warstwę niklu osadzana jest warstwa złota o określonej grubości (zwykle 0,025-0,075 mikrometra). Proces ten nie tylko zapewnia doskonałą płaskość powierzchni pola lutowniczego, ale także tworzy warstwę ochronną na powierzchni i bokach. Ułatwia to nie tylko lutowanie, ale także umożliwia różne formy połączeń, w tym łączenia drutowego, zwiększając tym samym możliwości łączenia elementów elektronicznych.Zalety bezprądowego niklowania immersyjnego złota (ENIG): płaskość i wszechstronność
Proces bezprądowego niklowania immersyjnego (ENIG) wyróżnia się w produkcji PCB dzięki doskonałej płaskości i wszechstronności. Płaskość powierzchni pola lutowniczego jest kluczowym czynnikiem zapewniającym stabilne połączenie i wydajność podzespołów elektronicznych. Co więcej, płaska powierzchnia pola lutowniczego pomaga zmniejszyć naprężenia lutownicze i zwiększa niezawodność produktów elektronicznych. Proces ENIG wykorzystuje precyzyjne metody chemiczne do równomiernego osadzania warstw niklu i złota na powierzchni pola lutowniczego, co zapewnia gładkie i płaskie wykończenie. Płaskość powierzchni pola lutowniczego ma kluczowe znaczenie dla różnych typów połączeń, szczególnie w produkcji urządzeń mikroelektronicznych i układów scalonych o dużej gęstości. Niezależnie od tego, czy chodzi o lutowanie tradycyjne, bardziej złożone łączenie wypukłe, czy łączenie drutowe, proces ENIG (bezprądowe niklowanie immersyjne) stanowi idealną podstawę dla tych metod łączenia. Podczas spawania płaska powierzchnia zapewnia równomierne rozprowadzenie lutu, co przekłada się na większą niezawodność połączeń lutowniczych. W spawaniu zakładkowym lub spawaniu drutem metalowym, gładkość maski lutowniczej zapewnia stabilną platformę podtrzymującą drut, gwarantując precyzyjne pozycjonowanie spoin lutowniczych i wysoką jakość połączeń. Ponadto, zanurzeniowa warstwa złota, jako doskonała powłoka ochronna, tworzy solidną barierę na powierzchni i bokach pola lutowniczego, skutecznie izolując je od tlenu, wilgoci i substancji chemicznych z zewnątrz. To nie tylko wydłuża żywotność pola lutowniczego, ale także poprawia stabilność i niezawodność komponentów. W ekstremalnych warunkach, takich jak wysoka temperatura, wysoka wilgotność lub żrące gazy, ochronna rola zanurzeniowej warstwy złota jest szczególnie znacząca, zapewniając komponentom elektronicznym wysoką rezystancję. Proces zanurzeniowego powlekania złotem nie tylko poprawia płaskość pól lutowniczych, poprawiając jakość lutowania i stabilność połączenia, ale także zapewnia większą elastyczność zastosowań w płytkach PCB. Niezależnie od tego, czy stosuje się tradycyjne metody lutowania, czy bardziej zaawansowane techniki łączenia, proces zanurzeniowego powlekania złotem może stanowić solidny fundament, umożliwiając doskonałą wydajność w różnych dziedzinach.Wyzwania stojące przed Immersion Gold
Chociaż technologia immersyjnego pokrywania złotem rzeczywiście oferuje wiele korzyści w produkcji płytek PCB, wiąże się z nią również szereg wyzwań.Złożoność rzemiosła
Skomplikowany i skomplikowany proces produkcyjny. Złożoność procesu galwanizacji wynika z kilku kluczowych etapów jego produkcji. Po pierwsze, osadzanie niklu wymaga ścisłej kontroli parametrów, takich jak temperatura, stężenie i natężenie prądu, aby zapewnić jednorodność i zwartość warstwy niklu. Następnie, wymiana warstwy złota wymaga precyzyjnej kontroli czasu i stężenia, aby uniknąć nadmiernej lub niewystarczającej grubości warstwy złota. Skrupulatne wymagania tych etapów sprawiają, że proces produkcyjny jest skomplikowany, wymagający wysoce wyspecjalizowanego sprzętu i wsparcia technicznego, co zwiększa poziom trudności i złożoności produkcji.Rozważania dotyczące kosztów
Wysokie koszty produkcji. Złożoność procesu galwanizacji bezpośrednio przekłada się na wzrost kosztów produkcji. Aby zapewnić zgodność każdego etapu z normami, producenci muszą inwestować znaczne nakłady pracy, sprzętu i czasu. Wymagania dotyczące precyzyjnej kontroli pociągają za sobą również większe inwestycje w konserwację i kalibrację sprzętu. Ponadto, drogie materiały wymagane w procesie galwanizacji, takie jak sole złota i niklu, również wywierają pewną presję na koszty produkcji. Dlatego też, chociaż proces galwanizacji może zapewnić wysokiej jakości obróbkę powierzchni PCB, jego wysokie koszty produkcji ograniczają jego powszechne zastosowanie w niektórych zastosowaniach.Problemy z niedostatecznym pokryciem i penetracją powłoki
Potencjalne ryzyko wad produkcyjnych. W określonych warunkach proces galwanizacji może napotkać problemy z niedostatecznym pokryciem i pokryciem penetrującym, co może prowadzić do poważnych wad w produkcji płytek PCB. Poddokładne pokrycie oznacza niepełne osadzenie wystarczającej ilości warstw niklu lub złota na powierzchni przewodnika PCB, co skutkuje niestabilnymi, a nawet wadliwymi połączeniami elementów elektronicznych. Z drugiej strony, pokrycie penetrujące wiąże się z infiltracją jonów metalu do obszarów nieprzewodzących, co może prowadzić do zwarć w obwodach lub innych problemów. Wystąpienie tych problemów może zwiększyć niepewność procesu produkcyjnego, co wymaga bardziej rygorystycznych metod kontroli jakości i wykrywania w celu zapobiegania potencjalnym wadom.Zawartość fosforu w powłoce niklowej
Rozważania dotyczące zastosowań specjalnych. W procesie niklowania warstwa niklu zawiera 6-9% fosforu, co może budzić pewne obawy w przypadku niektórych zastosowań. Na przykład, w niektórych obwodach wysokiej częstotliwości obecność fosforu może potencjalnie zakłócać transmisję sygnału. Ponadto, w zastosowaniach o ścisłych wymaganiach dotyczących składu materiału, obecność fosforu może ograniczać przydatność procesu niklowania. Dlatego przy wyborze procesu obróbki powierzchni producenci muszą zrównoważyć wpływ zawartości fosforu na parametry produktu końcowego. Pomimo tych wyzwań w produkcji PCB, oczekuje się, że proces immersyjnego powlekania złotem stopniowo je pokona dzięki ciągłemu rozwojowi technologii i ciągłej optymalizacji procesu. W przyszłości, wraz z wprowadzeniem nowych materiałów, nowych technologii i udoskonaleń w procesie produkcyjnym, proces immersyjnego powlekania złotem ma szansę zwiększyć swoją niezawodność i zastosowanie, stwarzając większe możliwości rozwoju dla przemysłu elektronicznego.Efekt czarnej podkładki: rozszyfrowanie zjawiska pasywacji niklu

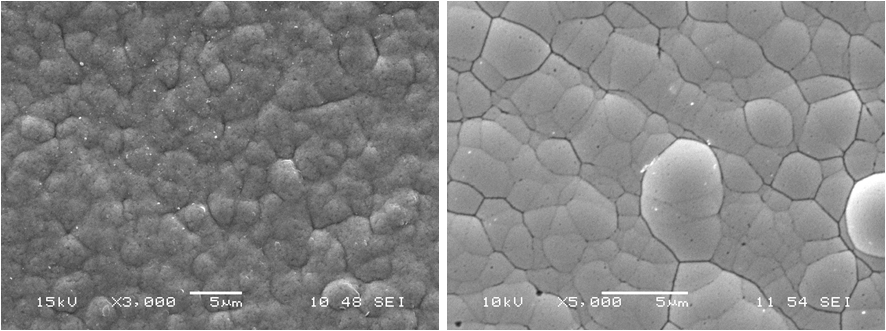

W procesie produkcji płytek PCB w elektronice, proces niklowania bezprądowego, jako jeden z aspektów obróbki powierzchni, stanowi idealną platformę do lutowania i łączenia. Jednak, podobnie jak w wielu typowych zastosowaniach technologicznych, proces niklowania bezprądowego nie jest pozbawiony wad. Jednym z istotnych problemów jest „efekt czarnej plamy” – tajemnicze zjawisko bezpośrednio związane z niezawodnością i stabilnością procesu. Efekt czarnej płytki odnosi się do zjawiska pasywacji niklu, występującego głównie na styku niklu i złota. Mówiąc prościej, dzieje się tak, ponieważ warstwa niklu może ulegać nadmiernemu utlenianiu w pewnych warunkach, tworząc gęstą warstwę tlenku niklu, co powoduje czarny wygląd powierzchni pola lutowniczego. Może to mieć istotne konsekwencje dla produkcji płytek PCB i połączeń komponentów, takie jak pogorszenie przyczepności komponentów do pola lutowniczego, obniżenie jakości połączeń lutowanych, a nawet potencjalne problemy z odklejaniem się komponentów. Mechanizm efektu czarnej płytki jest niezwykle złożony i obejmuje interakcje między różnymi procesami chemicznymi i fizycznymi. Naukowcy odkryli w trakcie swoich badań, że na efekt czarnego dysku wpływa wiele czynników, w tym grubość warstwy niklu, morfologia interfejsu metalowego oraz różnice w strukturze krystalicznej niklu i złota. Dodatkowo, parametry procesu i warunki środowiskowe mogą również wpływać na efekt czarnego dysku. Pomimo złożonych mechanizmów efektu czarnego padu, ten trudny problem wzbudził duże zainteresowanie wśród naukowców, napędzając ich ciągłe badania w dziedzinie obróbki powierzchni PCB. Poprzez dogłębne badania naukowcy pilnie poszukują stabilnych i niezawodnych rozwiązań, które łagodzą lub eliminują wpływ efektu czarnego padu. W ciągu ostatnich dekad naukowcy zaproponowali liczne metody rozwiązania tego problemu, takie jak optymalizacja procesu wytwarzania warstw niklu, dostosowanie struktury interfejsów metalowych, a nawet badanie nowych materiałów stopowych. Wysiłki te przyczyniły się nie tylko do zwiększenia niezawodności produkcji PCB, ale także otworzyły nowe możliwości rozwoju w dziedzinie elektroniki. Jako integralna część obróbki powierzchni PCB, proces zanurzeniowego powlekania złotem odgrywa niezastąpioną rolę w elektronice. Zapewnia gładką powierzchnię pola lutowniczego do łączenia podzespołów elektronicznych i odgrywa kluczową rolę w ochronie podzespołów przed utlenianiem i korozją. Jednak złożony proces i trudne problemy wymagają od nas ciągłego poszukiwania i wprowadzania innowacji, aby zapewnić niezawodność i stabilność branży elektronicznej. Dzięki dogłębnemu zrozumieniu procesu immersyjnego powlekania złotem,możemy lepiej zrozumieć naukę i technologię stojącą za produkcją płytek PCB i wnieść skromny wkład w rozwój sektora elektronicznego.
