Płytka drukowana (PCB) jest kluczowym elementem urządzeń elektronicznych. Jako platforma do łączenia i obsługi komponentów elektronicznych, jakość i wydajność PCB znacząco wpływają na niezawodność i funkcjonalność urządzeń. Jako jeden z kluczowych etapów produkcji PCB, obróbka powierzchni odgrywa kluczową rolę w zapewnieniu jakości i niezawodności PCB. Niniejszy artykuł skupi się na omówieniu grubości warstwy ochronnej PCB i jej związku z normami IPC (Instytutu Obwodów Drukowanych). Grubość warstwy ochronnej odnosi się do grubości warstwy ochronnej, która ma kluczowe znaczenie dla wydajności, niezawodności i żywotności PCB. Zapewnienie, że grubość warstwy ochronnej spełnia wymagania norm IPC, jest niezbędne dla zapewnienia jakości i spójności produktu w procesie produkcyjnym. W poniższym artykule omówimy różne metody obróbki powierzchni oraz wymagania norm IPC dotyczące grubości warstwy ochronnej PCB. Wyjaśnimy zasady działania, zalety i scenariusze zastosowań każdej metody obróbki powierzchni, a także przedstawimy szczegółowy przegląd norm IPC regulujących grubość warstwy ochronnej PCB. Ponadto przedstawimy praktyczne zalecenia, które pomogą producentom wdrażać i kontrolować grubość obróbki powierzchni PCB w praktyce, co pozwoli zagwarantować jakość i wydajność produktu.
Podstawowa koncepcja obróbki powierzchni PCB.
Obróbka powierzchni PCB to proces nakładania warstwy specjalnego materiału na powierzchnię płytki drukowanej w celu zapewnienia ochrony, zwiększenia przewodności, zapobiegania korozji lub poprawy lutowalności. W procesie produkcji PCB powszechne metody obróbki powierzchni obejmują immersyjne złocenie, immersyjne srebro, immersyjne cynę oraz ENEPIG (bezprądowe niklowanie, bezprądowe immersyjne złoto palladowe).Złocenie metodą immersji niklowej bezprądowej (ENIG):
ENIG to metoda osadzania warstwy złota na powierzchni płytki PCB poprzez galwanizację bezprądową. Wykorzystuje ona proces elektrochemiczny do tworzenia metalicznej warstwy ochronnej na powierzchni płytki PCB. ENIG oferuje doskonałą przewodność i odporność na korozję, co czyni go preferowanym wyborem w zastosowaniach o wysokiej wydajności. ENIG charakteryzuje się również dobrą lutowalnością, ponieważ złoto jest metalem o wysokiej lutowalności.Srebro bezprądowe (ES):
Srebro chemiczne to metoda osadzania warstwy srebra na powierzchni płytki PCB poprzez bezprądowe powlekanie. Tworzy ono cienką warstwę srebra na powierzchni płytki PCB. Charakteryzuje się dobrą przewodnością elektryczną i cieplną, a także jest ekonomiczne, co czyni je alternatywą w niektórych zastosowaniach. Srebro chemiczne jest zazwyczaj stosowane w obwodach wysokiej częstotliwości lub w zastosowaniach dużej mocy.Poziomowanie lutu gorącym powietrzem (HASL):
HASL, znany również jako Hot Air Solder Leveling, to powszechnie stosowana metoda obróbki powierzchni. Polega ona na nałożeniu warstwy cyny na powierzchnię płytki PCB, a następnie jej stopieniu i rozprowadzeniu za pomocą gorącego powietrza.ENEPIG (bezprądowe zanurzanie niklu w palladzie w złocie):
ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) to wysokowydajna metoda obróbki powierzchni, w której kompozytowa cienka warstwa niklu, palladu i złota jest sekwencyjnie osadzana na powierzchni płytki PCB. Norma IPC-4556 określa również wymagania dla ENEPIG, w tym grubość warstw niklu, palladu i złota, a także takie właściwości, jak odporność na ciepło, odporność na korozję i lutowalność. W praktyce producenci muszą dobrać odpowiednią metodę obróbki powierzchni w oparciu o konkretne zastosowania i wymagania oraz ściśle kontrolować grubość warstwy, aby zapewnić wydajność i niezawodność płytek PCB. Wymaga to stosowania odpowiednich parametrów procesu i środków kontroli jakości, takich jak dokładne pomiary materiałów i metody inspekcji, w celu zapewnienia zgodności z normami IPC.Znaczenie grubości obróbki powierzchni PCB
Grubość warstwy ochronnej powierzchni PCB odgrywa kluczową rolę w niezawodności lutowania, parametrach elektrycznych, odporności na korozję, możliwościach procesu lutowania i kompatybilności. Grubość warstwy ochronnej powierzchni PCB jest niezbędna dla niezawodności lutowania. Warstwy ochronne powierzchni, takie jak złoto immersyjne, srebro immersyjne i cyna immersyjna, zapewniają dobrą powierzchnię lutowniczą, umożliwiając prawidłowe zwilżanie lutu i tworzenie jednorodnych spoin lutowniczych. Odpowiednia grubość warstwy ochronnej powierzchni zapewnia jakość spoin lutowniczych, zapobiega powstawaniu wad lutowniczych, takich jak odpryskiwanie lutu i niepełne wypełnienie spoin lutowniczych, poprawiając tym samym niezawodność lutowania PCB. Grubość warstwy ochronnej powierzchni PCB ma również kluczowe znaczenie dla parametrów elektrycznych. Różne metody obróbki powierzchni charakteryzują się zróżnicowanymi parametrami rezystywności i przewodności. Kontrolując grubość warstwy ochronnej, można zapewnić, że wartości rezystancji i przewodności mieszczą się w wymaganym zakresie projektowym, zachowując tym samym prawidłową funkcjonalność i wydajność obwodu. Warstwa ochronna powierzchni PCB może stanowić barierę ochronną, zapobiegając reakcji ścieżek metalowych i padów PCB z tlenem, wilgocią, chemikaliami i innymi czynnikami zewnętrznymi. Odpowiednia grubość warstwy obróbki powierzchniowej może skutecznie zwiększyć odporność płytki PCB na korozję i wydłużyć jej żywotność. Warstwa obróbki powierzchniowej może poprawić wydajność procesu lutowania PCB. Na przykład, zanurzeniowa obróbka powierzchni złotem zapewnia doskonałą lutowność i odporność na utlenianie, dzięki czemu proces lutowania jest bardziej stabilny i kontrolowany. Odpowiednia grubość warstwy obróbki powierzchniowej może zapewnić odpowiednie warunki lutowania i okna procesowe, zmniejszając w ten sposób występowanie wad lutowniczych i poprawiając wydajność produkcji. Różne komponenty i urządzenia elektroniczne mogą mieć specyficzne wymagania dotyczące grubości warstwy obróbki powierzchni PCB. Przestrzeganie norm IPC (Instytutu Obwodów Drukowanych) i specyfikacji branżowych w celu zapewnienia, że grubość warstwy obróbki powierzchni PCB spełnia wymagania dotyczące kompatybilności komponentów i urządzeń, przyczynia się do ogólnej stabilności i wydajności systemu. Osiągnięcie odpowiedniej grubości warstwy obróbki powierzchniowej pozwala na poprawę jakości, niezawodności i wydajności płytek PCB, a jednocześnie zmniejszenie liczby wad spawalniczych i problemów jakościowych w produkcji. Dlatego ścisła kontrola i przestrzeganie norm IPC dotyczących grubości warstwy obróbki powierzchni mają kluczowe znaczenie w procesach produkcji i projektowania PCB.Normy IPC dotyczące grubości obróbki powierzchni PCB
Normy IPC (Instytutu Obwodów Drukowanych) to szeroko stosowana seria norm w branży elektronicznej, regulująca różne aspekty procesu produkcji płytek drukowanych (PCB). Poniżej przedstawiamy szczegółowy opis szczegółowych wymagań i metod pomiarowych określonych w normach IPC-4552A (Złoto zanurzeniowe), IPC-4553 (Srebro zanurzeniowe), IPC-4554 (Cyna zanurzeniowa) oraz IPC-4556 (Nikiel bezprądowy, Pallad, Złoto zanurzeniowe, czyli ENEPIG).Norma IPC-4552A (złoto immersyjne):
Norma IPC-4552A określa wymagania i specyfikacje dotyczące zanurzeniowej obróbki powierzchni złotem. Wymaga ona minimalnej grubości 1,58 U dla zanurzeniowej warstwy złota, chociaż w branży zazwyczaj stosuje się standard grubości 2 U. Norma określa również parametry powłoki, odporność na ciepło, odporność na korozję i inne wymagania dla zanurzeniowej warstwy złota, przy grubości niklu wynoszącej 3-6 μm. Metody pomiaru obejmują wykorzystanie spektroskopii fluorescencji rentgenowskiej (XRF) do pomiaru grubości metalu oraz badanie i pomiar jednorodności i pokrycia powłoki poprzez jej zdjęcie z próbki i obejrzenie pod mikroskopem.

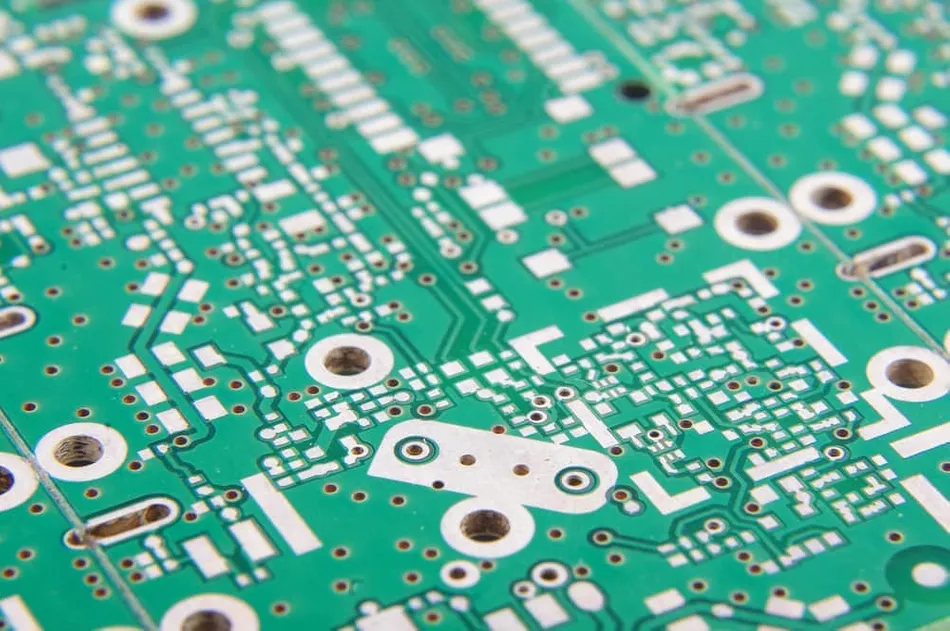

Norma IPC-4553 (srebro zanurzeniowe):
Norma IPC-4553 określa wymagania i specyfikacje dotyczące immersyjnej obróbki powierzchni srebrem. Grubość warstwy immersyjnej srebra dzieli się na cienką i grubą warstwę srebra. Grubość cienkiej warstwy srebra powinna mieścić się w zakresie od 3 do 5U. Grubość grubej warstwy srebra powinna mieścić się w zakresie od 8 do 12U, co jest powszechnie stosowane w przemyśle.

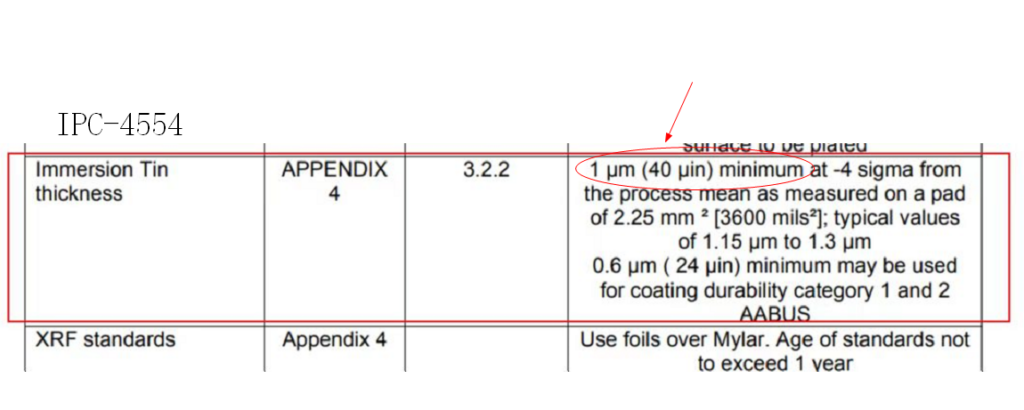

Norma IPC-4554 (cyna immersyjna):
Norma IPC-4554 określa wymagania i specyfikacje dotyczące obróbki powierzchni cyną immersyjną. Norma wymaga, aby typowa grubość warstwy cyny immersyjnej wynosiła około 1 μm. Określa ona również wymagania dotyczące wydajności powłoki, odporności na ciepło, odporności na korozję i innych aspektów warstwy cyny immersyjnej. Metody pomiaru obejmują pomiar grubości metalu za pomocą spektrometrii fluorescencji rentgenowskiej (XRF) oraz kontrolę i pomiar jednorodności i pokrycia powłoki poprzez zdjęcie warstwy z próbki i zbadanie jej pod mikroskopem. Należy pamiętać, że chociaż przetłumaczyłem podane informacje najlepiej, jak potrafiłem, zawsze warto zapoznać się z oficjalną normą IPC-4554 w celu uzyskania dokładnych i szczegółowych informacji.

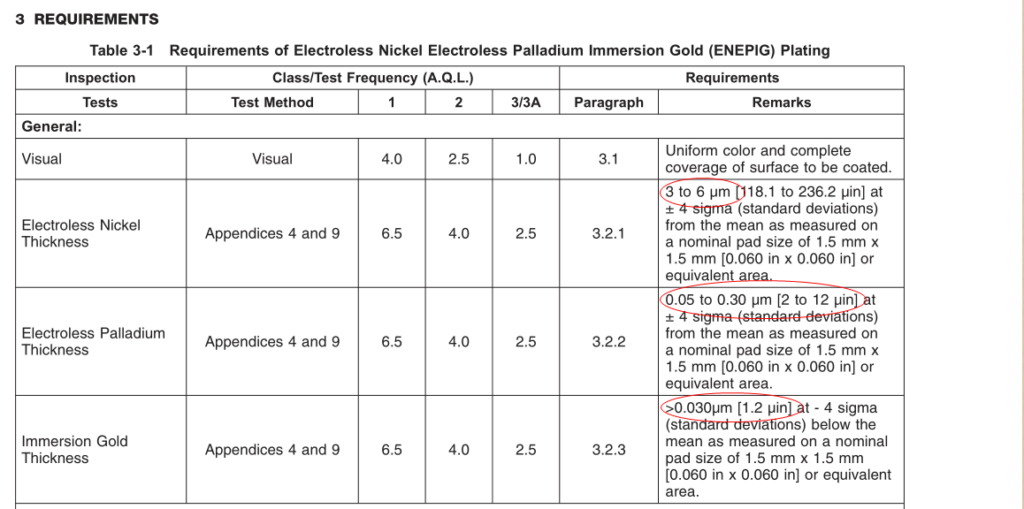

Norma IPC-4556 (ENEPIG):
Norma IPC-4556 definiuje wymagania i specyfikacje dotyczące obróbki powierzchni metodą ENEPIG (elektrobezprądowego niklowania i bezprądowego powlekania palladem i złotem). Norma nakazuje, aby grubość warstwy niklu dla ENEPIG wynosiła od 3 do 6 μm, grubość warstwy palladu od 2 do 12 μm, a grubość warstwy złota była równa lub większa niż 1,2 μm. Normy określają również wymagania dotyczące wydajności powłoki, odporności na ciepło i odporności na korozję warstwy ENEPIG. Metody pomiaru obejmują wykorzystanie spektroskopii fluorescencji rentgenowskiej (XRF) do pomiaru grubości warstw niklu, palladu i złota, a także usunięcie powłoki z próbki i użycie mikroskopii do kontroli i pomiaru jednorodności i pokrycia powłoki. Te wymagania i metody pomiaru określone w normach IPC mają na celu zapewnienie jakości, spójności i niezawodności warstw obróbki powierzchni PCB. Dzięki stosowaniu się do tych norm producenci mogą mieć pewność, że grubość powłoki powierzchni płytki PCB jest zgodna z normami branżowymi i spełnia wymagania dotyczące wydajności i niezawodności płytki PCB.
Jak wdrożyć i kontrolować grubość obróbki powierzchni PCB w praktyce
Kontrola procesu:
Podczas procesu produkcji płytek PCB niezwykle ważne jest ścisłe przestrzeganie prawidłowych parametrów procesu i procedur na etapie obróbki powierzchni. Obejmuje to kontrolę stężenia, temperatury, wartości pH i czasu obróbki roztworów chemicznych. W przypadku różnych metod obróbki powierzchni należy zapoznać się z wytycznymi dostawców lub odpowiednimi normami, aby upewnić się, że przestrzegane są prawidłowe parametry procesu i kroki niezbędne do uzyskania pożądanej grubości powierzchni.Wykrywanie i pomiary:
Użyj odpowiednich narzędzi i sprzętu pomiarowego do wykrywania i pomiaru grubości warstwy powłoki PCB. Do powszechnych metod pomiarowych należą m.in. urządzenia do pomiaru fluorescencji rentgenowskiej (XRF), skaningowe mikroskopy elektronowe (SEM) oraz chromatografia jonowa (ICP). Zapewnij dokładność i kalibrację sprzętu pomiarowego, aby uzyskać wiarygodne i spójne wyniki pomiarów.Wymagania techniczne i normy:
Aby zrozumieć wymagania techniczne i specyfikacje dotyczące grubości powłoki, należy zapoznać się z normami IPC lub odpowiednimi normami branżowymi. Na przykład norma IPC-4552A jest stosowana do złota immersyjnego, IPC-4553 do srebra immersyjnego, IPC-4554 do cyny immersyjnej, a IPC-4556 do ENEPIG. Postępując zgodnie z tymi normami i stosując zalecane w nich metody pomiaru i wymagania, należy upewnić się, że grubość powłoki spełnia określone w nich wymagania.Kontrola i dokumentacja procesów:
W trakcie procesu produkcyjnego należy wdrożyć kontrolę procesu i dokumentację, aby zapewnić spójność i identyfikowalność grubości warstwy obróbkowej. Rejestrować parametry procesu, wyniki pomiarów i dane z inspekcji oraz tworzyć wykresy kontroli procesu lub analizy danych w celu monitorowania i kontrolowania zmian grubości warstwy obróbkowej. W razie potrzeby należy niezwłocznie podejmować działania korygujące.Szkolenia i zarządzanie jakością:
Zapewnij niezbędne szkolenia i wskazówki operatorom, aby upewnić się, że rozumieją metody obróbki powierzchni, parametry procesu i wymogi kontroli. Wdróż skuteczny system zarządzania jakością, obejmujący audyty wewnętrzne i ciągłe doskonalenie, aby zapewnić, że grubość obróbki powierzchni spełnia standardy jakości i aby korygować wszelkie potencjalne problemy lub odchylenia.Wybór dostawców i współpraca:
Wybór wiarygodnych dostawców i nawiązanie z nimi współpracy jest kluczowe. Szukaj dostawców z doświadczeniem i wiedzą specjalistyczną w zakresie usług obróbki powierzchni, które spełniają Twoje wymagania. Ściśle współpracuj z dostawcami, aby upewnić się, że rozumieją i spełniają Twoje wymagania dotyczące grubości powierzchni. Ustanowienie stabilnego łańcucha dostaw jest niezbędne dla utrzymania stałej jakości. W tym artykule omówiliśmy związek między grubością warstwy powierzchni PCB a normami IPC. Dzięki głębszemu zrozumieniu powszechnie stosowanych metod obróbki powierzchni, takich jak złocenie immersyjne, srebrzenie immersyjne, cyna immersyjna i ENEPIG, zdaliśmy sobie sprawę z kluczowego znaczenia prawidłowej grubości warstwy powierzchni dla zapewnienia jakości i wydajności PCB. Przestrzeganie norm IPC jest kluczowe dla zapewnienia spójności i zgodności grubości warstwy powierzchni PCB. Podsumowując, zrozumienie norm IPC i wdrożenie odpowiednich środków kontroli są kluczowe dla zapewnienia, że grubość warstwy powierzchni PCB spełnia wymagania norm IPC. Tylko wtedy możemy uzyskać wysokiej jakości, niezawodne płytki drukowane, które spełniają wymagania różnych zastosowań.
