Rola podłączania przelotek w szybkich płytkach PCB: kompleksowy przegląd

2023-07-13Reporter: SprintPCB

W projektowaniu szybkich płytek drukowanych (PCB) technologia Via Plugging odgrywa kluczową rolę. Wraz ze wzrostem złożoności i szybkości urządzeń elektronicznych, zastosowanie technologii Via Plugging zyskuje na znaczeniu. Nie tylko poprawia ona wydajność i niezawodność płytki drukowanej, ale także skutecznie redukuje zakłócenia sygnału i straty transmisji. Niniejszy artykuł kompleksowo omawia definicję, funkcję, implementację i zastosowanie, standardowe rozmiary oraz powszechnie stosowane techniki Via Plugging, aby pomóc czytelnikom lepiej zrozumieć i zastosować tę kluczową technologię.

poprzez podłączenie 2poprzez wtyk

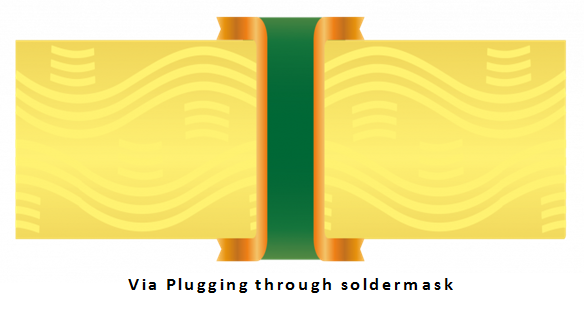

Definicja zatykania przez

Najpierw przedstawimy podstawowe wyjaśnienie procesu zatykania przelotek (Via Plugging). Zatykanie przelotek odnosi się do procesu wypełniania otworów przelotowych materiałem blokującym. Blokowanie to można osiągnąć poprzez zastosowanie odpowiednich materiałów, takich jak rezystory, warstwy dielektryczne lub żywice wypełniające, w celu zmniejszenia zakłóceń podczas transmisji sygnału. Dzięki zatykaniu przelotek jesteśmy w stanie skutecznie kontrolować ścieżkę sygnału, poprawiając tym samym wydajność i stabilność płytki drukowanej.

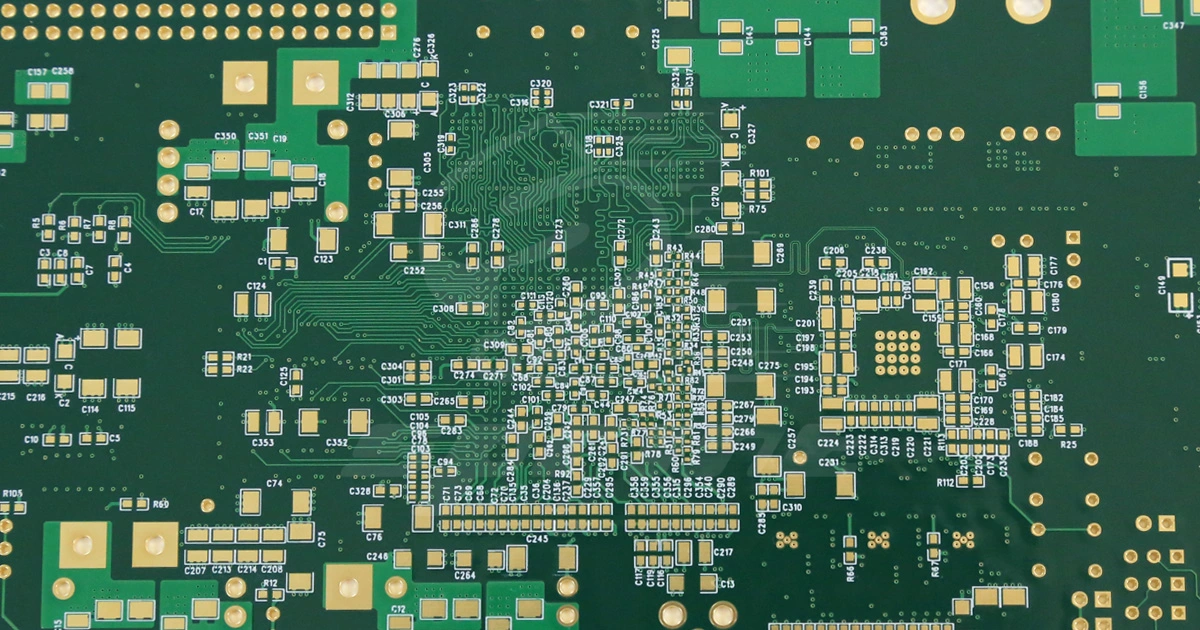

Szczegółowy proces podłączania przez Via

Podczas zaślepiania otworów przelotowych, otwory te są wypełniane materiałem blokującym, aby poprawić wydajność i niezawodność płytki PCB. Szczegółowy proces zaślepiania otworów przelotowych wygląda następująco:

Przygotowanie:

Przed wykonaniem zaślepek przelotowych konieczne jest zaprojektowanie i wykonanie otworów przelotowych. Obejmuje to określenie położenia, rozmiaru i liczby otworów przelotowych, co zazwyczaj odbywa się na etapie projektowania płytki PCB. Otwory przelotowe są tworzone na płytce PCB za pomocą procesów takich jak wiercenie lub wykrawanie laserowe.

Czyszczenie otworów przelotowych:

Przed wykonaniem operacji zaślepiania otworów przelotowych należy upewnić się, że wnętrze otworów przelotowych jest czyste i wolne od kurzu. Pozostałości i zanieczyszczenia wokół otworów przelotowych należy ostrożnie usunąć za pomocą specjalnych środków czyszczących i narzędzi.

Przygotowanie materiału:

Wybierz odpowiedni materiał do zaślepiania przelotek, którym zazwyczaj jest żywica wypełniająca. Żywica wypełniająca może być przewodząca lub nieprzewodząca, w zależności od wymagań projektowych i środowiska zastosowania. Ponadto żywica wypełniająca powinna charakteryzować się dobrą przyczepnością i odpornością na ciepło.

Wypełnianie otworów przelotowych:

Nanieś wybraną żywicę wypełniającą na otwory przelotowe. Można to zrobić różnymi metodami, takimi jak użycie strzykawki, szpatułki lub natrysk. Podczas procesu wypełniania ważne jest, aby żywica wypełniająca całkowicie pokryła cały otwór przelotowy, bez pustych przestrzeni ani pęcherzyków powietrza.

Usuwanie nadmiaru materiału wypełniającego:

Po wypełnieniu otworów przelotowych zazwyczaj pozostaje nadmiar materiału wypełniającego, który wylewa się wokół otworów. Ten nadmiar należy usunąć, aby zachować gładkość i spójność powierzchni płytki PCB. Można to zrobić za pomocą szpatułki, odkurzacza lub chemicznych środków czyszczących.

Utwardzanie materiału wypełniającego:

Materiał wypełniający musi zostać utwardzony, aby zapewnić jego silne przyleganie do otworów przelotowych. Zazwyczaj wymaga to utwardzania termicznego lub UV, w zależności od wymagań wybranego materiału wypełniającego. Po wykonaniu tych kroków, wiza jest skutecznie uszczelniona. Materiał wypełniający zapewnia dobre parametry elektryczne i wsparcie fizyczne, pomagając zredukować zakłócenia sygnału, poprawić jego integralność oraz zwiększyć niezawodność i stabilność płytki PCB.

Rola i zalety zatykania przelotowego

Omówmy teraz rolę i zalety technologii Via Plugging. Po pierwsze, Via Plugging może znacząco zredukować zakłócenia sygnału. Sygnały o dużej prędkości są podatne na zakłócenia pochodzące z sąsiednich sygnałów lub szumy zasilania podczas transmisji przez przelotki. Blokując te przelotki, możemy zapobiec propagacji takich sygnałów zakłócających i poprawić integralność sygnału.

Poprawa integralności sygnału:

W szybkich płytkach PCB integralność sygnału ma kluczowe znaczenie. Niezaślepione przelotki mogą powodować odbicia sygnału i przesłuchy, co prowadzi do zniekształceń i błędów transmisji danych. Dzięki zastosowaniu technologii Via Plugging, przelotki są całkowicie wypełnione materiałem, co redukuje odbicia sygnału i przesłuchy, a tym samym poprawia integralność sygnału.

Tłumienie zakłóceń sygnału:

W środowiskach o wysokiej częstotliwości, niezatkane przelotki mogą powodować zakłócenia sygnału. Zakłócenia sygnału mogą wynikać ze sprzężenia elektromagnetycznego z sąsiednimi liniami sygnałowymi lub źródłami szumu. Wypełnienie przelotek materiałem blokującym pozwala skutecznie zredukować zakłócenia sygnału, zwiększając odporność układu na zakłócenia oraz utrzymując stabilność i dokładność sygnału. Ponadto, zatykanie przelotek może również zmniejszyć straty sygnału i zmaksymalizować wydajność transmisji sygnałów przez otwory przelotowe.

Redukcja strat transmisji sygnału:

W transmisji sygnałów o wysokiej częstotliwości, niezablokowane otwory przelotowe mogą prowadzić do strat sygnału. Transmisja sygnałów przez otwory przelotowe jest utrudniona przez niedopasowanie impedancji i efekty sprzężenia, co skutkuje tłumieniem sygnału. Wypełnienie otworów przelotowych materiałem pozwala zmniejszyć straty sygnału w otworach, poprawiając wydajność transmisji i jakość sygnału.

Poprawa kompatybilności elektromagnetycznej:

Niezaślepione otwory przelotowe mogą stać się źródłem promieniowania elektromagnetycznego lub wrażliwości elektromagnetycznej. Dzięki technologii Via Plugging otwory przelotowe są skutecznie uszczelnione, co zmniejsza wyciek elektromagnetyczny i wrażliwość oraz poprawia kompatybilność elektromagnetyczną obwodu.

Zwiększenie niezawodności:

Materiał wypełniający zapewnia fizyczne wsparcie i wytrzymałość otworów przelotowych, zwiększając stabilność i niezawodność konstrukcji. Pozwala to na zmniejszenie wpływu naprężeń mechanicznych, termicznych, wibracji i innych czynników na obwód podczas produkcji i użytkowania, wydłużając tym samym żywotność i niezawodność płytki drukowanej.

Standardowe wymiary wtyczek przelotowych

Wdrożenie technologii Via Plugging wymaga uwzględnienia kilku kluczowych czynników. Jednym z nich są standardowe wymiary przelotek. Rozmiar wizy zależy od wymagań projektowych i środowiska aplikacji. W szybkich projektach PCB przelotki często wymagają mniejszych średnic i większych współczynników kształtu, aby zapewnić stabilność sygnału i minimalne straty. Dlatego zrozumienie i przestrzeganie standardowych wymiarów przelotek jest ważnym krokiem we wdrożeniu technologii Via Plugging.

Średnica przelotki:

Średnica przelotki odnosi się do wymiaru poprzecznego przelotki i jest zazwyczaj mierzona średnicą wewnętrzną otworu. W projektach szybkich płytek PCB powszechnie stosuje się mniejsze średnice przelotek, aby sprostać wymaganiom transmisji sygnałów o wysokiej częstotliwości. Typowy zakres średnic przelotek waha się od dziesiątek do setek mikrometrów, a konkretny wybór rozmiaru zależy od specyfikacji projektu i potrzeb aplikacji.

Wysokość materiału wypełniającego:

Wysokość materiału wypełniającego odnosi się do wymiaru podłużnego materiału wypełniającego wewnątrz otworu przelotowego, zazwyczaj mierzonego wysokością pionową materiału wypełniającego. Wysokość materiału wypełniającego należy określić na podstawie wymagań projektowych i procesu uszczelniania. Należy upewnić się, że wysokość materiału wypełniającego jest wystarczająca do uszczelnienia otworu przelotowego i zapewnienia niezawodnego połączenia z otaczającymi warstwami. Przy wyborze wysokości materiału wypełniającego należy wziąć pod uwagę takie czynniki, jak integralność sygnału, parametry elektryczne i niezawodność. Oprócz średnicy otworu przelotowego i wysokości materiału wypełniającego, standardowe wymiary uszczelnienia otworu przelotowego obejmują również następujące czynniki:

Odstępy między przelotkami:

Odstęp między przelotkami odnosi się do odległości poprzecznej między przelotkami. Ma to na celu zapewnienie wystarczającej przestrzeni między przelotkami, aby materiał wypełniający mógł je odpowiednio wypełnić podczas procesu zatykania bez zakłóceń.

Szerokość materiału wypełniającego:

Szerokość materiału wypełniającego odnosi się do wymiaru poprzecznego materiału wypełniającego w przekroju przelotki. Szerokość materiału wypełniającego powinna odpowiadać średnicy przelotki, aby zapewnić całkowite zatkanie przelotki i utworzenie solidnego połączenia z otaczającymi warstwami.

Często stosowane techniki zatykania

Przyjrzyjmy się teraz powszechnie stosowanym technikom zatykania przelotek. W projektowaniu szybkich płytek PCB istnieje kilka powszechnie stosowanych technik zatykania przelotek, w tym wypełnianie rezystorami, wypełnianie warstwą dielektryczną i wypełnianie żywicą. Każda z technik ma swoje unikalne zalety i zastosowania. Wypełnienie rezystorami może zapewnić tłumienie sygnałów, redukując odbicia i zakłócenia. Wypełnienie warstwą dielektryczną może zapewnić ekranowanie elektromagnetyczne i wsparcie mechaniczne. Wypełnienie żywicą może zapewnić lepszą integralność sygnału i przewodność cieplną. Wybór odpowiedniej techniki zatykania przelotek, odpowiadającej konkretnym wymaganiom aplikacji, jest kluczowy. Najpierw przedstawimy trzy rodzaje technik wypełniania żywicą.

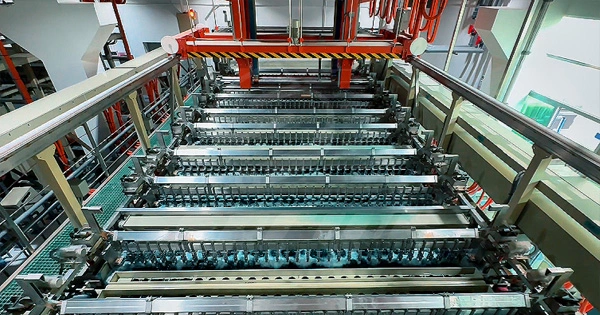

Elektroplugging: Ta metoda wykorzystuje proces galwanizacji do wypełniania otworów przelotowych. Najpierw na otwór przelotowy nakładana jest cienka warstwa materiału przewodzącego, takiego jak miedź. Następnie przeprowadza się galwanizację. Podczas procesu galwanizacji miedź stopniowo osadza się wewnątrz otworu przelotowego, wypełniając go, aż do całkowitego zamknięcia. Metoda ta zapewnia niezawodne wypełnianie i charakteryzuje się dobrą przewodnością.

Zatykanie klejem przewodzącym: Ta metoda wykorzystuje klej przewodzący do wypełniania otworów przelotowych. Klej przewodzący zazwyczaj składa się z cząstek przewodzących, takich jak nanomateriały srebra lub węgla, oraz spoiwa. W tej metodzie klej przewodzący jest wstrzykiwany do otworu przelotowego, wypełniając aperturę i tworząc ścieżkę przewodzącą ze ścieżkami przewodzącymi. Po utwardzeniu klej przewodzący zapewnia doskonałą przewodność i wsparcie mechaniczne.

Zaślepka miedziana: Ta metoda polega na nałożeniu warstwy miedzi nad otwór przelotowy. Najpierw na otwór nakłada się klej przewodzący, a następnie folię miedzianą lub arkusz miedziany. Poprzez obróbkę cieplną i ciśnieniową, warstwa zaślepki miedzianej ściśle przylega do powierzchni płytki drukowanej, wypełniając i uszczelniając otwór przelotowy. Zaślepka miedziana zapewnia dobrą przewodność i mocne wsparcie mechaniczne.

Jeśli chodzi o technologię wypełniania żywicą, oto kilka powszechnie stosowanych metod i kroków:

Metody

Nakładanie żywicy: Polega na wypełnieniu otworów przelotowych żywicą i utworzeniu maski żywicy na powierzchni płytki PCB w celu ich odizolowania i zabezpieczenia. Wypełnianie żywicą: W tej metodzie żywica jest wtryskiwana do otworów przelotowych, aby je całkowicie wypełnić i zapewnić jej poziom na powierzchni płytki PCB.

 Wypełnianie mikroprzelotek: Ta technika polega na wypełnianiu mikroprzelotek żywicą, co jest zwykle stosowane w projektach płytek PCB o dużej gęstości połączeń.

Kroki:

Przygotowanie: Przed przystąpieniem do procesu wypełniania żywicą konieczne jest upewnienie się, że powierzchnia płytki PCB jest czysta i wolna od kurzu oraz przygotowanie narzędzi i materiałów odpowiednich do wypełniania żywicą.

 Nałożenie warstwy maski lutowniczej (opcjonalnie): Przed wypełnieniem żywicą na powierzchnię płytki PCB można nałożyć warstwę maski lutowniczej, aby zapobiec wnikaniu żywicy w obszary, w których wypełnienie nie jest wymagane.

 Wtrysk żywicy: Stosując odpowiednie narzędzia lub techniki wtryskiwania żywicy, wstrzykuj żywicę do otworów przelotowych, upewniając się, że otwory przelotowe są całkowicie wypełnione i osiągnęły pożądany poziom napełnienia.

Usuwanie pęcherzyków: Podczas procesu wypełniania żywicą mogą powstawać pęcherzyki, dlatego należy podjąć działania w celu ich usunięcia i zapewnienia integralności wypełnienia żywicą.

 Usuwanie nadmiaru żywicy: Po całkowitym utwardzeniu żywicy konieczne jest usunięcie jej nadmiaru, tak aby wypełnione otwory przelotowe zlicowały się z powierzchnią płytki PCB.

Cechy:

Integralność sygnału: Zastosowanie żywicy enkapsulacyjnej pozwala na zapewnienie doskonałej integralności sygnału poprzez redukcję strat sygnału i zakłóceń.

 Wsparcie mechaniczne: Żywica enkapsulacyjna może zapewnić dodatkowe wsparcie mechaniczne otworów przelotowych, zwiększając wytrzymałość konstrukcyjną płytki PCB.

 Przewodność cieplna: Niektóre żywice enkapsulacyjne charakteryzują się dobrą przewodnością cieplną, co może wspomagać odprowadzanie ciepła i chłodzenie w zastosowaniach o dużej mocy.

 Ochrona środowiska: Żywica enkapsulacyjna zapobiega przedostawaniu się wilgoci i zanieczyszczeń do otworów przelotowych, co poprawia parametry ochrony środowiska PCB.

 Po drugie, istnieje metoda wypełniania warstw dielektrycznych. Oto kilka popularnych metod wypełniania warstw dielektrycznych:

Prepreg z włókna szklanego: Jako materiał dielektryczny stosuje się prepreg z włókna szklanego, czyli warstwę włókna szklanego impregnowanego żywicą. Materiał ten wypełnia otwory przelotowe poprzez takie procesy, jak prasowanie termiczne lub utwardzanie. Metoda ta zapewnia dobre wsparcie mechaniczne i stabilność oraz skutecznie redukuje zakłócenia elektromagnetyczne podczas transmisji sygnału.

Folia polimerowa: Folie polimerowe, takie jak poliimid, są stosowane jako warstwa dielektryczna wypełniająca otwory przelotowe. Folie te charakteryzują się doskonałą izolacyjnością i stabilnością w wysokich temperaturach, zapewniając skuteczne ekranowanie elektromagnetyczne oraz redukując przesłuchy i straty w szybkiej transmisji sygnału.

Wypełnianie żywicą: Wypełnianie żywicą odnosi się do procesu wypełniania otworów przelotowych specjalnymi żywicami wypełniającymi, takimi jak żywica epoksydowa. Żywica wypełniająca charakteryzuje się doskonałymi właściwościami izolacyjnymi i przewodnością cieplną, zapewniając stabilną ścieżkę transmisji sygnału i wspomagając odprowadzanie ciepła. Metoda ta zazwyczaj polega na wypełnianiu otworów przelotowych żywicą wypełniającą poprzez wtrysk próżniowy lub ciśnieniowy.

Wypełnienie elektrolitem: Wypełnienie elektrolitem polega na użyciu elektrolitu, zazwyczaj cieczy przewodzącej jony, do wypełnienia otworów przelotowych i utworzenia warstwy elektrolitu. Metoda ta jest powszechnie stosowana w specjalnych zastosowaniach wymagających wysokiej częstotliwości lub dużej prędkości, gdzie obecność warstwy elektrolitu pozwala na zmniejszenie strat transmisji i lepszą integralność sygnału. Poniżej znajduje się szczegółowe wyjaśnienie etapów i charakterystyki wypełniania warstwą dielektryczną:

Kroki:

Przygotowanie przelotek: Najpierw zidentyfikuj pozycje i liczbę przelotek, które wymagają wypełnienia warstwą dielektryczną w projekcie PCB. Następnie wykonaj przelotki na płytce drukowanej za pomocą wiercenia lub technik laserowych.

 Czyszczenie i obróbka wstępna: Przed nałożeniem warstwy dielektrycznej konieczne jest dokładne oczyszczenie otworów przelotowych i otaczającego je obszaru w celu usunięcia wszelkich zanieczyszczeń i pozostałości. Następnie przeprowadzane są niezbędne czynności obróbki wstępnej, takie jak obróbka powierzchni lub usuwanie utleniania, w celu zapewnienia dobrej przyczepności warstwy dielektrycznej.

 Wypełnienie materiałem dielektrycznym: Wybierz odpowiedni materiał dielektryczny, taki jak żywica epoksydowa lub poliimid, i wstrzyknij go do otworów przelotowych zgodnie z wymaganiami projektowymi i konkretnymi potrzebami aplikacji. Wypełnienie materiałem dielektrycznym można wykonać za pomocą technik wtrysku, zgrzewania próżniowego lub powlekania.

 Usuwanie nadmiaru materiału: Po wypełnieniu otworów przelotowych materiałem dielektrycznym, należy usunąć nadmiar materiału. Do wyrównania powierzchni płytki drukowanej i usunięcia nadmiaru materiału dielektrycznego można zastosować cięcie mechaniczne, szlifowanie lub trawienie chemiczne.

Cechy:

Ekranowanie elektromagnetyczne: Poprzez wypełnienie materiałem dielektrycznym, wokół otworu przelotowego tworzy się ciągła warstwa dielektryczna, która może skutecznie ekranować promieniowanie elektromagnetyczne i sygnały zakłócające, a także poprawić odporność układu na zakłócenia.

 Wsparcie mechaniczne: Wypełniony materiał dielektryczny może zapewnić dodatkowe wsparcie mechaniczne, zwiększyć wytrzymałość mechaniczną i niezawodność przelotki oraz zmniejszyć uszkodzenia lub pęknięcia spowodowane naprężeniami fizycznymi.

Przewodność cieplna: Niektóre materiały dielektryczne charakteryzują się dobrą przewodnością cieplną, co może pomóc w efektywnym rozpraszaniu ciepła wytwarzanego wokół przelotki i poprawić wydajność rozpraszania ciepła na płytce drukowanej.

Wreszcie, technologia wypełniania rezystorów to powszechnie stosowana technika zatykania przelotek (Via Plugging), której celem jest tłumienie i kontrolowanie sygnałów poprzez wypełnienie otworów przelotowych materiałem o właściwościach rezystancyjnych. Oto kilka popularnych metod wypełniania rezystorów:

Wypełnienie węglikiem krzemu: Metoda ta polega na wypełnieniu otworów przelotowych węglikiem krzemu. Węglik krzemu charakteryzuje się dobrą przewodnością elektryczną i cieplną, co pozwala mu zapewnić określony poziom rezystancji. Metoda ta jest powszechnie stosowana do tłumienia sygnałów o dużej prędkości i kontroli zakłóceń.

Wypełnienie tuszem węglowym: Wypełnij otwory przelotowe przewodzącym tuszem węglowym lub klejem przewodzącym. Tusz węglowy charakteryzuje się wysoką przewodnością i może skutecznie tłumić sygnał oraz tłumić odbicia.

Powłoka wypełniająca rezystancyjna: Pokrywa otwory przelotowe specjalistycznymi powłokami wypełniającymi rezystancyjnymi. Powłoki te zazwyczaj składają się z cząstek przewodzących i żywic bazowych, a wartość rezystancji jest kontrolowana poprzez regulację stężenia powłoki. Technologia wypełniania rezystorów to powszechna technika zatykania otworów przelotowych, stosowana w celu uzyskania określonych wartości rezystancji poprzez wypełnienie otworów przelotowych materiałem rezystorowym. Oto kroki i cechy technologii wypełniania rezystorów:

Kroki:

Przygotowanie otworów przelotowych: Najpierw należy określić lokalizację i liczbę otworów przelotowych, które wymagają wypełnienia rezystorami w projekcie PCB. Otwory te zazwyczaj znajdują się obok szybkich linii sygnałowych, aby zapewnić tłumienie i eliminację odbić.

 Wybór materiału: Wybierz odpowiedni materiał wypełniający rezystor, zazwyczaj klejący lub przewodzący materiał wypełniający o właściwościach rezystancyjnych. Materiały te powinny charakteryzować się dobrą przyczepnością, przewodnością i stabilnością termiczną.

 Wypełnianie otworów przelotowych: Użyj odpowiednich metod i narzędzi, aby wstrzyknąć materiał wypełniający rezystor do otworów przelotowych. Wypełnianie można wykonać ręcznie lub automatycznie, zapewniając pełne wypełnienie otworów przelotowych i równomierne rozprowadzenie materiału wypełniającego rezystor.

 Utwardzanie materiału: Po wypełnieniu otworów przelotowych, materiał wypełniający rezystor musi zostać utwardzony. Można to osiągnąć za pomocą metod takich jak utwardzanie cieplne lub UV.

Cechy:

Kontrola rezystancji: technologia wypełniania rezystancją umożliwia precyzyjną kontrolę wartości rezystancji w przelotce, zgodnie z wymaganiami projektowymi, w celu spełnienia konkretnych wymagań układu.

Tłumienie odbić: wypełniając otwór przelotowy przylegający do ścieżki sygnału materiałem rezystancyjnym, można skutecznie tłumić odbicia sygnału, co poprawia integralność i stabilność sygnału.

Tłumienie sygnału: Wypełnienie rezystancją wprowadza efekty tłumienia wzdłuż linii sygnałowej, zmniejszając czas narastania i amplitudę oraz minimalizując oscylacje i zakłócenia na krawędziach sygnału.

Oszczędność miejsca: W porównaniu z innymi technikami podłączania przelotek, technologia wypełniania rezystancyjnego nie wymaga stosowania dodatkowych warstw dielektrycznych ani materiałów wypełniających, co pozwala na lepsze wykorzystanie przestrzeni płytki PCB.

Metody te mogą zapewnić pewien stopień efektu rezystancyjnego podczas procesu zatykania przelotek, redukując odbicia sygnału i zakłócenia. Konkretny wybór metody wypełniania rezystorów zależy od czynników takich jak wymagania projektowe, częstotliwość sygnału i wymagania wydajnościowe. Są to powszechne techniki zatykania przelotek, a każda technika ma swoje własne scenariusze zastosowania i charakterystyki. W zastosowaniach praktycznych kluczowe jest dobranie odpowiedniej techniki zatykania przelotek w oparciu o konkretne wymagania projektowe i opłacalność. Dzięki kompleksowemu przeglądowi w tym artykule zyskaliśmy głębsze zrozumienie znaczenia zatykania przelotek w szybkich płytkach PCB. Wypełniając otwory przelotowe, możemy poprawić wydajność i niezawodność płytki drukowanej, jednocześnie redukując zakłócenia sygnału i straty transmisji. Wdrożenie technologii zatykania przelotek wymaga przestrzegania standardowych rozmiarów przelotek i doboru odpowiednich technik zatykania przelotek. W stale rozwijającym się obszarze urządzeń elektronicznych i szybkiej komunikacji, zatykanie przelotek będzie nadal odgrywać kluczową rolę w budowaniu bardziej niezawodnych i wydajnych systemów elektronicznych.
