<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Rozwiązywanie problemów i rozwiązania dla mostków lutowniczych: kluczowe kroki naprawy urządzeń elektronicznych

2023-07-12Reporter: SprintPCB

Czy kiedykolwiek spotkałeś się z problemami z urządzeniami elektronicznymi, takimi jak zwarcia lutownicze na płytkach drukowanych? To częsty, ale frustrujący problem, ponieważ zwarcia lutownicze mogą spowodować awarię urządzenia. Nie ma się jednak czym martwić! W tym wpisie na blogu przedstawimy rozwiązywanie problemów i rozwiązania zwarć lutowniczych, pomagając zrozumieć kluczowe kroki naprawy urządzeń elektronicznych. Niezależnie od tego, czy jesteś entuzjastą elektroniki, czy technikiem naprawczym, te informacje będą dla Ciebie pomocne. Zanim zagłębimy się w rozwiązywanie problemów i rozwiązania zwarć spawalniczych, najpierw zrozumiemy koncepcję zwarć spawalniczych. Zwarcie spawalnicze odnosi się do zwarcia lutowniczego między dwoma lub więcej elementami elektronicznymi, powodując, że prąd omija zamierzoną ścieżkę połączenia.

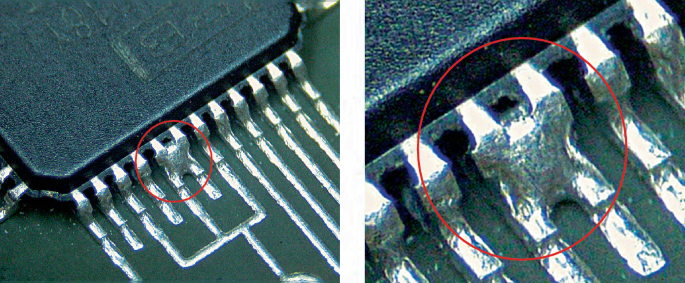

Mostek lutowniczy

Gdzie pojawiają się objawy zwarć spawalniczych, w płytce PCB czy w PCBA?

Oznaki zwarć spawalniczych mogą pojawić się zarówno na płytce PCB, jak i PCBA. PCB to płytka z obwodami i połączeniami lutowniczymi, podczas gdy PCBA odnosi się do zmontowanej płytki drukowanej, na której przylutowano elementy elektroniczne. Zwarcie podczas lutowania na płytce PCB może objawiać się następującymi objawami: Jeśli podczas lutowania nadmierna ilość lutu lub błędy techniczne doprowadzą do zwarcia między połączeniami lutowniczymi, nastąpi zwarcie lutownicze. Oznacza to, że istnieje dodatkowe połączenie metalowe między dwoma lub więcej połączeniami lutowniczymi, powodując, że prąd omija zamierzoną ścieżkę. Można to zidentyfikować, wizualnie sprawdzając, czy między połączeniami lutowniczymi nie występują dodatkowe połączenia lutownicze. Podczas spawania nadmierna lub niewłaściwa kontrola lutowia może spowodować jego przelanie się do otaczającego obszaru połączenia lutowniczego. To przelanie lutowia może potencjalnie zmostkować różne punkty lutownicze, powodując zwarcie. Wizualna kontrola obecności przelania lutowia wokół połączenia lutowniczego może pomóc w wykryciu oznak takich zwarć spawalniczych. W przypadku wystąpienia zwarcia spawalniczego na płytce PCBA, mogą pojawić się następujące objawy: Podczas lutowania elementów, jeśli występuje nadmierna ilość lutu lub niewłaściwe rozdzielenie styków lutowanych, może to spowodować zwarcie lutownicze między sąsiednimi pinami elementu. W takim przypadku lut połączy dwa piny, powodując zwarcie. Uważna obserwacja, czy występują dodatkowe mostki lutownicze między lutowanymi elementami, pozwala zidentyfikować te oznaki zwarcia spawalniczego. Podczas procesu spawania lut może wylać się na sąsiednie metalowe obszary wokół pinów, takie jak miedziane ścieżki na polu lutowniczym lub płytce drukowanej. W takich przypadkach lut może utworzyć przewodzący kontakt między pinami a metalowym obszarem, prowadząc do zwarcia. Sprawdzając, czy nie ma niepotrzebnego kontaktu między lutowanymi pinami a otaczającymi je metalowymi obszarami, można zidentyfikować te oznaki zwarcia spawalniczego. Teraz omówmy razem kilka kluczowych kroków, aby rozwiązać ten powszechny problem.

Część 1: Identyfikacja oznak zwarcia spawalniczego

Przed naprawą zwarcia spawalniczego ważne jest, aby najpierw zidentyfikować jego objawy. W tej sekcji przedstawiono kilka typowych objawów zwarć spawalniczych, takich jak awaria urządzenia, wydzielanie dymu lub zapachu oraz wizualne wskaźniki na płytce drukowanej. Zrozumienie tych objawów pomoże Ci szybko zidentyfikować problem zwarcia spawalniczego i odpowiednio zareagować. Urządzenie nie uruchamia się: Gdy próbujesz włączyć urządzenie elektroniczne i nie uruchamia się ono lub nie wykazuje żadnej reakcji, może to być oznaką zwarcia lutowniczego. Zwarcia lutownicze mogą zakłócić przepływ prądu, uniemożliwiając prawidłowe działanie urządzenia. Wytwarzanie dymu lub zapachu: Podczas zwarć spawalniczych prąd może płynąć nieoczekiwanymi ścieżkami, powodując wydzielanie się dymu lub nietypowych zapachów wokół spoiny lutowniczej. Jest to wyraźny sygnał występowania problemów ze zwarciem spawalniczym. Instrukcje wizualne: Sprawdź płytkę drukowaną urządzenia i zwróć uwagę na widoczne problemy z połączeniami lutowniczymi. Zwarcia lutownicze mogą prowadzić do mostkowania lub przepełnienia lutem, tworząc dodatkowe połączenia i powodując zwarcie. Należy szukać niepotrzebnych mostków metalowych między dwoma spoinami lutowniczymi lub styków między punktami styku. Przegrzanie: Zwarcia spawalnicze mogą prowadzić do przegrzania niektórych elementów, takich jak kondensatory lub rezystory. Podczas pracy urządzenia należy dotykać tych elementów. Jeśli są one nietypowo gorące lub emitują nadmierne ciepło, może to oznaczać problem ze zwarciami spawalniczymi. Nieprawidłowe działanie lub awaria: Zwarcia spawalnicze mogą prowadzić do nieprawidłowego działania lub awarii urządzenia. Na przykład przyciski lub przełączniki mogą nie działać prawidłowo, ekran może wyświetlać nieprawidłowości lub urządzenie może nie reagować prawidłowo na dane wejściowe. Zrozumienie tych objawów zwarć spawalniczych pomoże w szybkiej identyfikacji problemu i podjęciu odpowiednich działań w celu jego rozwiązania. W przypadku wystąpienia któregokolwiek z powyższych objawów można kontynuować rozwiązywanie problemów, aby potwierdzić, czy wystąpił problem ze zwarciem spawalniczym.

Część 2: Przygotowanie i środki bezpieczeństwa

Przed przystąpieniem do naprawy zwarcia spawalniczego konieczne jest przeprowadzenie niezbędnych przygotowań i podjęcie odpowiednich środków bezpieczeństwa. W tej sekcji zapoznasz się z niezbędnymi narzędziami i materiałami oraz sposobami zapewnienia bezpieczeństwa w miejscu pracy. Obejmuje to stosowanie odpowiedniego sprzętu ochrony osobistej, dobór i użytkowanie narzędzi, a także upewnienie się, że urządzenie jest wyłączone.

Przygotowanie narzędzi i materiałów:

Po pierwsze, upewnij się, że masz niezbędne narzędzia i materiały do naprawy zwarć lutowniczych. Do najczęściej używanych narzędzi należą stacja lutownicza, lutownica, odsysacz lutowniczy, cyna, pęseta, lupa lub mikroskop itp. Dodatkowo możesz potrzebować taśmy izolacyjnej, alkoholu lub rozpuszczalnika do czyszczenia, szczoteczki do czyszczenia i innych materiałów do czyszczenia.

Środki ochrony osobistej:

Przed przystąpieniem do jakichkolwiek napraw urządzeń elektronicznych, zawsze upewnij się, że nosisz odpowiedni sprzęt ochrony osobistej, aby zapewnić sobie bezpieczeństwo. Obejmuje to okulary ochronne, rękawice antystatyczne i antystatyczne opaski na nadgarstki. Okulary ochronne chronią oczy przed ewentualnymi rozpryskami lutu lub innych substancji. Rękawice antystatyczne i opaski na nadgarstki zapobiegają uszkodzeniu podzespołów elektronicznych przez wyładowania elektrostatyczne.

Środowisko operacyjne:

Upewnij się, że środowisko pracy nadaje się do naprawy urządzeń elektronicznych. Upewnij się, że miejsce pracy jest czyste, uporządkowane i wolne od materiałów łatwopalnych. Zadbaj również o dobrą wentylację w miejscu pracy, aby usunąć dym i szkodliwe gazy powstające podczas lutowania. Przed rozpoczęciem jakiejkolwiek pracy upewnij się, że zasilanie jest całkowicie odłączone i wyjmij wtyczkę przewodu zasilającego urządzenia z gniazdka.

Sprawdzanie stanu urządzenia:

Przed rozpoczęciem naprawy należy dokładnie sprawdzić stan urządzenia elektronicznego. Upewnij się, że urządzenie jest wyłączone i że wszystkie baterie zostały wyjęte. Sprawdź również, czy na płytce drukowanej nie ma widocznych uszkodzeń mechanicznych ani śladów przypaleń.

Opanowanie technik spawalniczych:

Znajomość prawidłowych technik spawania jest kluczowa dla skutecznej naprawy zwarć spawalniczych. Upewnij się, że rozumiesz właściwą temperaturę i czas spawania oraz nabyłeś umiejętności w zakresie prawidłowych metod spawania. Przegrzanie lub zbyt długi czas spawania może uszkodzić podzespoły elektroniczne, dlatego upewnij się, że posiadasz odpowiednie umiejętności i parametry spawania. Przestrzegając zasad przygotowania i bezpieczeństwa, możesz zmaksymalizować płynny postęp prac i niezawodność naprawy. Pamiętaj, że bezpieczeństwo jest zawsze najważniejsze, a jeśli czujesz się niepewnie lub napotkasz trudności podczas naprawy, nie wahaj się zwrócić o pomoc do specjalistów.

Część 3: Rozwiązywanie problemów z zwarciami spawalniczymi

W tej sekcji szczegółowo wyjaśnimy kluczowe kroki rozwiązywania problemów z zwarciami spawalniczymi. Obejmuje to użycie mikroskopu lub lupy do inspekcji złączy spawalniczych, metody usuwania zwarć spawalniczych, ponowne lutowanie lub naprawę złączy lutowniczych na płytce drukowanej i wiele innych. Każdy krok zostanie wyjaśniony i zaprezentowany, aby zapewnić Ci jasne zrozumienie i prawidłowe wykonanie.

Badanie przy użyciu mikroskopu lub lupy

Pierwszym krokiem jest dokładne zbadanie połączeń lutowanych za pomocą mikroskopu lub lupy. Zwarcia często występują, gdy lut styka się z sąsiednimi punktami lutowniczymi lub przewodami. Powiększając obraz, można wyraźnie zobaczyć wszelkie nieprawidłowe połączenia między punktami lutowniczymi. Należy zwrócić uwagę na takie problemy, jak mostki lutownicze, nadmierna ilość lutu lub zwarcia pinów.

Metody usuwania zwarć lutowniczych

Po zidentyfikowaniu zwarcia lutowniczego, kolejnym krokiem jest podjęcie działań w celu jego usunięcia. Można użyć kilku narzędzi i technik, aby rozwiązać ten problem. Po pierwsze, można użyć cienkiego knota lutowniczego lub odsysacza do lutu, aby delikatnie usunąć nadmiar lutu. Upewnij się, że lut został całkowicie usunięty z zwartych punktów lutowniczych. Jeśli występują większe mostki lutownicze, można je ostrożnie rozdzielić za pomocą plecionki lutowniczej lub drutu. Zachowaj ostrożność podczas obchodzenia się z lutem, aby uniknąć uszkodzenia sąsiednich elementów lub punktów lutowniczych.

Ponowne lutowanie lub naprawa połączeń lutowanych na płytce drukowanej

Po usunięciu zwarć lutowniczych może zaistnieć konieczność ponownego lutowania lub naprawy połączeń lutowniczych. Zwarcia lutownicze mogą skutkować słabymi lub uszkodzonymi połączeniami lutowniczymi, wymagającymi ponownego połączenia. Używając odpowiednich lutów i narzędzi lutowniczych, podgrzej lut do odpowiedniej temperatury i nałóż go na połączenia lutownicze, które mają zostać połączone. Upewnij się, że lutowanie jest dobrej jakości, bez zwarć i problemów z połączeniem między połączeniami lutowniczymi. W przypadku stwierdzenia uszkodzonych lub oderwanych połączeń lutowniczych, konieczna może być naprawa przewodów lub padów lutowniczych na płytce drukowanej w celu zapewnienia integralności obwodu.

Wykonaj ostateczną kontrolę wizualną i testowanie

Po zakończeniu lutowania lub naprawy połączeń lutowanych, kluczowe jest przeprowadzenie ostatecznej kontroli wizualnej. Użyj mikroskopu lub lupy, aby ponownie zbadać połączenia lutowane, upewniając się, że nie ma żadnych mostków lutowniczych ani zwarć. Sprawdź również wygląd i spójność połączeń lutowanych, aby upewnić się, że lutowanie jest prawidłowe. Po zakończeniu kontroli wizualnej, przejdź do niezbędnych testów obwodów i weryfikacji działania, aby upewnić się, że naprawa jest skuteczna. Po zakończeniu rozwiązywania problemu zwarcia spawanego, kolejnym ważnym krokiem jest przetestowanie i weryfikacja skuteczności naprawy.

Część 4: Testowanie i weryfikacja

W tej sekcji omówimy, jak przeprowadzać testy i weryfikację, aby zapewnić skuteczne rozwiązanie problemów z zwarciem spawalniczym. Obejmuje to użycie przyrządów i narzędzi testowych do weryfikacji połączeń obwodów, sprawdzenia działania innych powiązanych komponentów itd. Dzięki testom i weryfikacji można zagwarantować skuteczność naprawy i prawidłowe działanie sprzętu.

Korzystanie z narzędzi i instrumentów testowych:

Po pierwsze, możesz użyć różnych przyrządów i narzędzi testowych, aby zweryfikować rozwiązany problem zwarcia spawalniczego. Na przykład, możesz użyć multimetru do sprawdzenia ciągłości obwodu i wartości rezystancji. Mierząc różne krytyczne punkty w obwodzie, możesz upewnić się, że zwarcie spawalnicze zostało skutecznie wyeliminowane, a prąd może płynąć właściwą ścieżką.

Kontrola innych istotnych komponentów:

Oprócz zwarć spawalniczych, ważne jest również sprawdzenie innych potencjalnie zagrożonych podzespołów. Na przykład, zwarcie spawalnicze może spowodować przegrzanie lub uszkodzenie niektórych podzespołów. Dlatego należy dokładnie sprawdzić i przetestować otaczające je podzespoły, aby upewnić się, że działają prawidłowo. W przypadku wykrycia innych usterek lub uszkodzeń, należy podjąć odpowiednie działania w celu ich naprawy lub wymiany.

Przeprowadzanie testów funkcjonalnych:

Następnie należy przeprowadzić testy funkcjonalne, aby sprawdzić, czy naprawione urządzenie elektroniczne działa prawidłowo. W zależności od rodzaju i charakterystyki urządzenia, można przeprowadzić różne testy funkcjonalne. Na przykład, jeśli jest to urządzenie elektroniczne, można sprawdzić, czy każdy moduł funkcjonalny działa prawidłowo, czy przyciski i przełączniki reagują, czy ekran wyświetlacza wyświetla prawidłowe informacje itd. Dzięki kompleksowym testom funkcjonalnym można upewnić się, że naprawione urządzenie elektroniczne działa zgodnie z oczekiwaniami.

Przeprowadzanie testów długoterminowych:

Po naprawie zwarcia lutowniczego, zaleca się przeprowadzenie dłuższego okresu testowania. Należy pozwolić urządzeniu pracować nieprzerwanie przez pewien czas i obserwować, czy nie występują żadne nietypowe zachowania lub usterki. Takie długotrwałe testowanie pomaga zidentyfikować potencjalne problemy oraz potwierdzić stabilność i niezawodność naprawy.

Testowanie akceptacji użytkownika:

Na koniec, jeśli to możliwe, możesz przekazać naprawiony sprzęt użytkownikowi końcowemu w celu przeprowadzenia testów odbiorczych. Dzięki temu masz pewność, że naprawione urządzenie spełnia jego potrzeby i oczekiwania. Użytkownik może korzystać z urządzenia w praktyce i przekazywać opinie. Pomoże to w dalszym ulepszaniu i optymalizacji prac naprawczych. Faza testowania i walidacji pozwoli Ci potwierdzić, że problem z zwarciem spawalniczym został rozwiązany, a naprawione urządzenie elektroniczne działa prawidłowo. Te kroki nie tylko gwarantują skuteczność naprawy, ale także dają Ci pewność co do wydajności i niezawodności urządzenia. W tym wpisie na blogu dowiedzieliśmy się o rozwiązywaniu problemów i sposobach ich rozwiązywania, a także o kluczowych krokach naprawy urządzeń elektronicznych. Niezależnie od tego, czy jesteś entuzjastą elektroniki, czy technikiem naprawczym, ta wiedza pomoże Ci lepiej radzić sobie z problemami z zwarciem spawalniczym i naprawiać urządzenia elektroniczne. Pamiętaj, aby zawsze podejmować odpowiednie środki ostrożności przed przystąpieniem do naprawy, a jeśli masz wątpliwości, zasięgnij porady specjalisty. Życzymy udanej naprawy i radości z użytkowania urządzeń elektronicznych!
