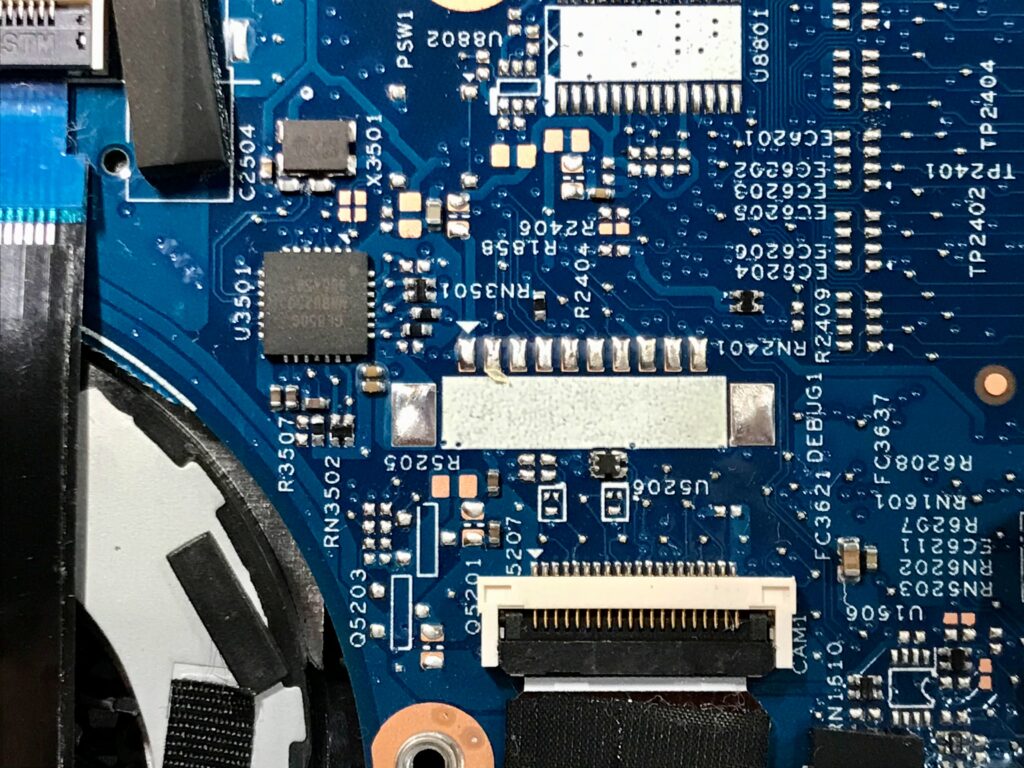

Szybki rozwój urządzeń elektronicznych stał się nieodzownym elementem współczesnego społeczeństwa. U podstaw tych urządzeń leży niepozorna, lecz kluczowa płytka drukowana (PCB). Aby zwiększyć funkcjonalność, wydajność i trwałość tych płytek, kluczową rolę odgrywają procesy obróbki powierzchni. Spośród różnych metod obróbki powierzchni, technologia immersyjnego powlekania srebrem zyskała uznanie ze względu na swoje unikalne właściwości i zalety. Immersyjne powlekanie srebrem, jak sama nazwa wskazuje, to proces osadzania srebra na powierzchni padu PCB. Metoda ta polega na wypieraniu miedzi (Cu) srebrem (Ag) na powierzchni padu, co skutkuje powstaniem warstwy srebrzenia, zazwyczaj o grubości od 0,15 do 0,25 mikrometra. Ta mikroskopijnie porowata struktura zapewnia skuteczną ochronę padów PCB, zwiększając ich lutowalność i zapewniając gładką powierzchnię. W porównaniu z innymi technikami, immersyjne powlekanie srebrem oferuje znaczące korzyści, takie jak prostota procesu i stosunkowo niższy koszt.
Podstawy naukowe zanurzania w srebrze
W procesie obróbki powierzchniowej płytek PCB, podstawy naukowe techniki immersyjnego srebrzenia obejmują skomplikowane procesy elektrochemiczne. Metoda ta wykorzystuje prąd i reakcje chemiczne do osadzania srebra z roztworu na powierzchni padów PCB, tworząc jednorodną i porowatą warstwę srebrną. Przyjrzyjmy się bliżej tej elektrochemicznej tajemnicy.Podstawowe zasady osadzania elektrochemicznego
Osadzanie elektrochemiczne to metoda polegająca na redukcji metali z roztworu i ich osadzaniu na powierzchni przedmiotu za pomocą kontrolowanego prądu elektrycznego. W procesie zanurzania PCB w srebrze, pole lutownicze pełni funkcję anody (elektrody dodatniej), a srebro katody (elektrody ujemnej), a między nimi przyłożony jest prąd elektryczny. Prowadzi to do redukcji jonów srebra (Ag + ) z roztworu do srebra metalicznego pod wpływem pola elektrycznego. Następnie srebro metaliczne przylega do powierzchni pola lutowniczego, stopniowo tworząc warstwę srebrną.Etapy reakcji elektrochemicznych
Elektrochemiczne osadzanie srebra obejmuje kilka kluczowych etapów procesu reakcji elektrochemicznej. Reakcja utleniania (anoda): Na powierzchni pola lutowniczego atomy miedzi uwalniają elektrony i utleniają się do jonów miedzi (Cu2+). Dzieje się tak, ponieważ miedź na powierzchni pola lutowniczego utlenia się do jonów miedzi, które następnie przedostają się do roztworu. 2Cu → 2Cu 2+ + 4e - Reakcja redukcji (katoda): Na powierzchni katody srebra jony srebra zyskują elektrony i są redukowane do atomów srebra, które następnie przylegają do powierzchni pola lutowniczego. 2Ag + + 2e - → Reakcja osadzania 2Ag: Jest to najważniejszy etap, w którym atomy srebra przylegają do powierzchni pola lutowniczego w postaci metalicznej, stopniowo tworząc jednolitą i porowatą warstwę srebrną. Reakcje te współdziałają, aby utworzyć warstwę srebrną. Kontrolując parametry takie jak gęstość prądu, skład roztworu, temperatura itp., można regulować grubość, jednorodność i porowatość warstwy srebrzonej, uzyskując w ten sposób pożądane właściwości.Zagadka struktur porowatych
Porowata struktura utworzona w procesie zatapiania srebra jest wynikiem reakcji elektrochemicznych i dynamiki roztworu. Pod wpływem prądu elektrycznego atomy srebra najpierw osadzają się na powierzchni pola lutowniczego w sposób lokalnie gęsty, stopniowo tworząc pory. Te drobne pory zwiększają powierzchnię srebrzenia, co sprzyja poprawie przyczepności i przewodności. Jednocześnie, tego typu porowata struktura może również prowadzić do problemów z podatnością srebrzenia na utlenianie i lutownością, ponieważ tlen i inne substancje chemiczne mogą łatwiej wnikać w pory i reagować ze srebrem.Zalety procesu zanurzeniowego w srebrze PCB
Atrakcyjność procesu zanurzeniowego w srebrze PCB wynika z jego licznych zalet.Prosty proces, wydajna produkcja
Prostota procesu immersyjnego srebrzenia PCB jest niewątpliwie jedną z jego największych zalet. W porównaniu z innymi złożonymi metodami obróbki powierzchni, takimi jak złocenie chemiczne (Ni/Au), proces immersyjnego srebrzenia PCB jest prostszy i łatwiejszy w implementacji. Pozwala to producentom na efektywniejsze prowadzenie produkcji, zmniejsza złożoność procesu produkcyjnego, a tym samym zwiększa wydajność. Ta wysoka wydajność jest szczególnie istotna na dzisiejszym, dynamicznie rozwijającym się rynku elektroniki, ponieważ pozwala sprostać stale rosnącym wymaganiom.Ochrona i długowieczność
Niezawodność i trwałość urządzeń elektronicznych należą do kluczowych celów projektowania i produkcji. Proces immersyjnego posrebrzania, poprzez nałożenie warstwy srebra na powierzchnię pól lutowniczych, zapewnia solidną barierę ochronną dla płytek PCB. Srebrzenie to skutecznie blokuje erozję spowodowaną wilgocią, tlenkami i innymi szkodliwymi substancjami, znacznie wydłużając żywotność płytki drukowanej. Oznacza to, że urządzenia elektroniczne mogą pracować w trudniejszych warunkach środowiskowych, zapewniając większą niezawodność i stabilność.Doskonała przewodność
W nowoczesnym, technologicznym społeczeństwie, sprawna transmisja sygnału ma ogromne znaczenie. Proces galwanizacji srebrem wykazuje w tym względzie znaczące zalety, ponieważ samo srebro jest doskonałym przewodnikiem prądu. Osadzanie srebra na powierzchni pól lutowniczych poprawia przewodność płytek drukowanych, zapewniając prędkość transmisji i stabilność sygnałów. Jest to szczególnie istotne w urządzeniach do szybkiej transmisji danych i komunikacji, przyczyniając się do poprawy wydajności urządzeń.Doskonała lutowalność
Wyjątkowe urządzenie elektroniczne wymaga nie tylko doskonałej wydajności, ale także łatwości produkcji i konserwacji. Po raz kolejny, proces immersyjnego srebrzenia PCB wyróżnia się w tym względzie, zapewniając doskonałą lutowalność. Lutowanie jest kluczowym aspektem produkcji elektroniki, a proces immersyjnego srebrzenia PCB sprawia, że lutowanie jest łatwiejsze i bardziej niezawodne. Powierzchnie styku lutowniczego są bardziej stabilne, a proces lutowania przebiega płynniej, co zwiększa wydajność montażu i napraw.Zrównoważona efektywność kosztowa
W przemyśle wytwórczym koszt jest zawsze niepodważalnym czynnikiem. Proces srebrzenia chemicznego oferuje producentom ekonomiczną opcję obróbki powierzchni ze względu na stosunkowo niski koszt. W porównaniu z niektórymi drogimi metodami obróbki powierzchni, takimi jak galwanizacja złotem, proces srebrzenia chemicznego pozwala zachować doskonałą wydajność i niezawodność przy jednoczesnej redukcji kosztów.Wady procesu zanurzania PCB w srebrze
Chociaż proces zanurzania płytek PCB w srebrze ma wiele zalet, to ujawnia też pewne wady w subtelnej interakcji, które stanowią zarówno przestrogę, jak i rozpalają pasję do badań naukowych.Podatność na utlenianie i problemy z wyglądem
Wysoka przewodność elektryczna i cieplna srebra to powszechnie znane zalety, ale wiążą się one z podatnością na utlenianie. Szczególnie w środowiskach o wysokiej wilgotności i obecności halogenków lub siarczków, powłoka srebrna jest podatna na utlenianie, co powoduje stopniowe żółknięcie lub ciemnienie powierzchni pola lutowniczego. Wpływa to nie tylko na wygląd płytki drukowanej, ale może również negatywnie wpływać na transmisję sygnału i wydajność układu, stwarzając potencjalne zagrożenie dla zaawansowanych urządzeń elektronicznych.Problemy z lutowalnością
Chociaż proces lutowania PCB metodą zanurzeniową w srebrze zapewnia dobrą lutowność, po kilku cyklach lutowania może wystąpić jej słaba jakość. Może to być spowodowane interakcjami między srebrem a lutem podczas procesu lutowania. Niedostateczna lutowność może prowadzić do obniżenia jakości lutowania, wpływając na stabilność i niezawodność urządzeń elektronicznych.Fenomen Giovanniego
Podczas stosowania procesu immersyjnego powlekania srebrem na płytkach drukowanych (PCB) z warstwą lutowniczą (solwerem) może wystąpić zjawisko znane jako „zjawisko Giovanniego”, które może prowadzić do niewłaściwej kontroli i zwarć w obwodach. Wielokrotne cykle lutowania mogą również prowadzić do słabej lutowalności. Zjawisko to odnosi się do dyfuzji i reakcji miedzi pod warstwą immersyjnego powlekania srebrem ze srebrem powyżej w środowiskach o wysokiej temperaturze, w wyniku wnikania materiału lutowniczego w mikrootwory i mikropęknięcia po procesie immersyjnym powlekania srebrem. W wyniku tej reakcji powstają związki złota i srebra, co może prowadzić do zwarć w obwodach. Dlatego przy wyborze procesu obróbki powierzchni należy starannie rozważyć zalety i wady, biorąc pod uwagę konkretne okoliczności.Wpływ na środowisko
Srebro jest zasobem ograniczonym, a jego wydobycie i wykorzystanie wywiera pewną presję na środowisko. Ponadto substancje chemiczne stosowane w niektórych procesach mogą mieć negatywny wpływ na środowisko. Dlatego stosując techniki srebrzenia, ważne jest uwzględnienie kwestii środowiskowych i aktywne poszukiwanie rozwiązań w zakresie zrównoważonego rozwoju. Technologia immersyjnego srebrzenia, jako ważna metoda obróbki powierzchni PCB, ma zarówno liczne zalety, jak i pewne ograniczenia. W zastosowaniach praktycznych konieczne jest uwzględnienie jej kosztów, lutowalności oraz wpływu na wygląd. Zrozumienie naukowych podstaw procesu immersyjnego srebrzenia PCB pomaga lepiej zrozumieć jego mocne i słabe strony, zapewniając silniejsze wsparcie w projektowaniu i produkcji urządzeń elektronicznych.
