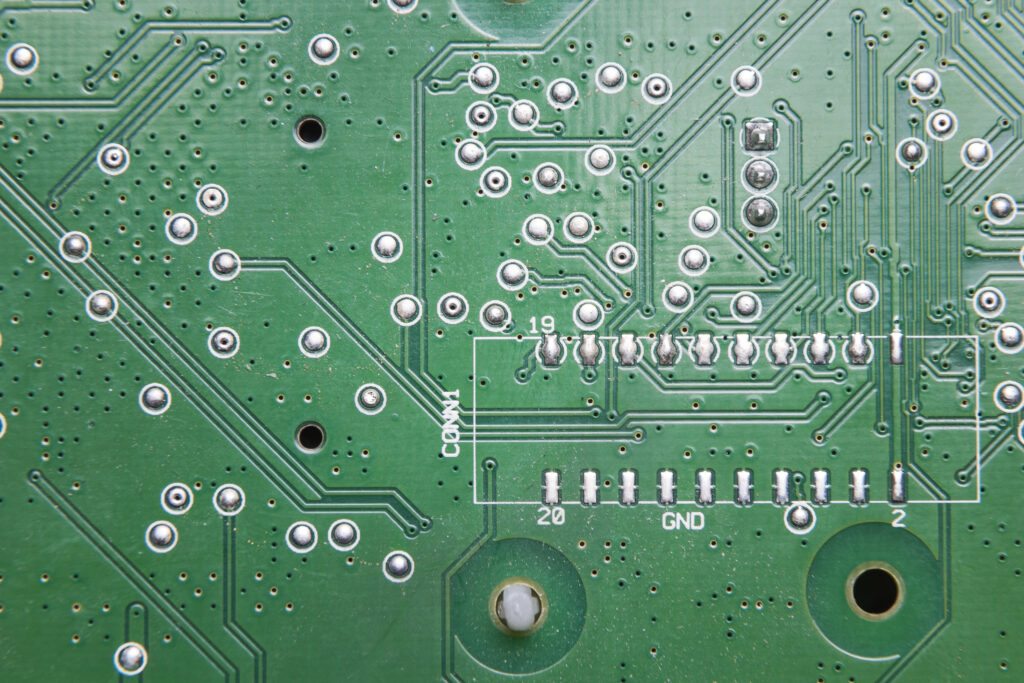

Czy zastanawiałeś się kiedyś, do czego służą zielone powłoki i białe oznaczenia w urządzeniach elektronicznych? Rozkładając urządzenie elektroniczne lub dokładnie badając płytkę prototypową, możesz zauważyć warstwę zielonej powłoki na polach lutowniczych i białe oznaczenia na płytce drukowanej. Te zielone powłoki nazywane są maskami lutowniczymi, a białe oznaczenia to sitodruki PCB. Chociaż są stosunkowo niewielkie w produkcji urządzeń elektronicznych, odgrywają bardzo ważną rolę. W tym artykule omówimy funkcje masek lutowniczych i sitodruków PCB, a także korzyści, jakie przynoszą one w procesie produkcji elektroniki. Zanim zagłębimy się w znaczenie maski lutowniczej i sitodruku PCB, najpierw poznajmy ich definicje i funkcje. Pomoże nam to lepiej zrozumieć ich rolę w produkcji elektroniki.
Czym jest maska lutownicza?
Maska lutownicza to powłoka nakładana na płytkę drukowaną (PCB), zazwyczaj w kolorze zielonym. Jest ona nakładana na pola lutownicze, czyli metalowe pola lutownicze pomiędzy wyprowadzeniami elementów a płytką PCB. Maski lutownicze są zazwyczaj wykonane z poliimidu lub żywicy epoksydowej i nakładane jako warstwa na folię miedzianą na płytce PCB. Główną funkcją maski lutowniczej jest ochrona pól lutowniczych przed korozją i uszkodzeniami zewnętrznymi. Tworzy ona warstwę izolacyjną, która zapobiega zwarciom, zakłóceniom elektrycznym, a także uszkodzeniom spowodowanym utlenianiem lub korozją podczas procesu lutowania. Powłoka maski lutowniczej może również zmniejszyć mostki lutownicze i błędy podczas procesu lutowania, zapewniając dokładność i niezawodność połączeń lutowanych. Maska lutownicza odgrywa kluczową rolę w procesach produkcji i montażu płytek PCB. Jako warstwa ochronna, maska lutownicza zapobiega kontaktowi pól lutowniczych z substancjami żrącymi, kurzem, wilgocią i zanieczyszczeniami, które mogą występować w środowisku zewnętrznym. Pomaga to utrzymać niezawodność i trwałość pól lutowniczych i wydłuża żywotność płytki drukowanej. Właściwości izolacyjne maski lutowniczej skutecznie zapobiegają zwarciom między różnymi polami lutowniczymi, unikając tworzenia się nieprawidłowych ścieżek prądowych. Zmniejsza również prawdopodobieństwo zakłóceń elektromagnetycznych (EMI) i zakłóceń radiowych (RFI), zwiększając w ten sposób odporność płytki drukowanej na zakłócenia. Powłoka na masce lutowniczej kontroluje przepływ lutu, zmniejszając błędy lutowania i ryzyko zwarć między polami lutowniczymi. Zapewnia precyzyjne prowadzenie, ograniczając położenie lutu, dzięki czemu proces lutowania jest bardziej kontrolowany i dokładny. Maska lutownicza jest szeroko stosowana w różnych urządzeniach elektronicznych i gałęziach przemysłu, w tym między innymi: Sprzęt komunikacyjny: Maska lutownicza jest stosowana w procesach produkcji i montażu płytek PCB telefonów komórkowych, routerów, stacji bazowych komunikacyjnych i innych urządzeń, zapewniając ich stabilność i niezawodność w różnych środowiskach. Elektronika samochodowa: W dziedzinie elektroniki samochodowej maska lutownicza jest stosowana do produkcji i montażu jednostek sterujących pojazdami, zestawów wskaźników, samochodowych systemów rozrywki i innych urządzeń, aby zapewnić ich prawidłowe działanie w trudnych warunkach wibracji, temperatury i wilgotności. Przemysłowe systemy sterowania: Maska lutownicza jest nakładana na płytki PCB w automatyce przemysłowej i systemach sterowania w celu ochrony płytek drukowanych przed kurzem, wilgocią i substancjami chemicznymi obecnymi w środowisku przemysłowym, zapewniając niezawodność i stabilność sprzętu. Sprzęt medyczny: W produkcji urządzeń medycznych maska lutownicza jest stosowana na płytkach PCB różnego sprzętu medycznego, aby zapobiec wpływowi bakterii, żrących płynów i zanieczyszczeń środowiskowych na działanie urządzeń i bezpieczeństwo pacjentów. Podsumowując,Maska lutownicza odgrywa kluczową rolę w produkcji urządzeń elektronicznych w różnych dziedzinach. Chroni pola lutownicze, zwiększa stabilność i niezawodność płytek drukowanych, jednocześnie redukując błędy lutowania i koszty konserwacji. Jest niezbędnym elementem nowoczesnej produkcji elektronicznej. Teraz, gdy zrozumieliśmy rolę maski lutowniczej, przyjrzyjmy się sitodrukowi PCB i jego znaczeniu.
Czym są sitodruki PCB?
Sitodruk PCB odnosi się do białych oznaczeń drukowanych na płytce drukowanej, zazwyczaj wykonywanych techniką sitodruku. Są to widoczne znaki służące do identyfikacji i wskazówek, ułatwiające montaż, testowanie i naprawy podczas produkcji elektroniki. Sitodruk zazwyczaj zawiera tekst, symbole, etykiety pinów, rozmieszczenie komponentów i inne istotne informacje, które mogą być drukowane bezpośrednio na powierzchni płytki drukowanej lub na elementach. Sitodruk na płytkach PCB odgrywa ważną rolę w produkcji elektroniki. Sitodruk na płytkach PCB zapewnia oznaczenia tekstowe i symboliczne, ułatwiające identyfikację i lokalizację komponentów, złączy, punktów testowych i innych kluczowych elementów na płytce drukowanej. Jest to szczególnie ważne dla personelu montażowego, ponieważ może on prawidłowo instalować i podłączać komponenty zgodnie z instrukcjami sitodruku, zmniejszając w ten sposób ryzyko błędów montażowych. Ponadto sitodruk dostarcza przydatnych wskazówek dotyczących napraw i rozwiązywania problemów, ułatwiając lokalizację i rozwiązywanie problemów. Sitodruk na płytkach PCB może poprawić fakturę płytek drukowanych i nadać produktom elektronicznym profesjonalny i wysokiej jakości wygląd. Precyzyjne oznaczenia i wyraźnie widoczne informacje uzyskane dzięki sitodrukowi mogą zwiększyć atrakcyjność wizualną produktu i poprawić komfort użytkowania. Ponadto sitodruk może być wykorzystywany do umieszczania logo marki i dostosowywania produktów do indywidualnych potrzeb, wykorzystując różne kolory i czcionki, nadając produktowi unikalne cechy wizualne. Sitodruk PCB zapewnia wizualną reprezentację kluczowych informacji, ułatwiając odczyt i zrozumienie płytek drukowanych. Poprzez oznaczanie pinów komponentów, punktów połączeń, napięcia i nazw sygnałów, a także innych ważnych szczegółów, sitodruk pomaga inżynierom i technikom szybko zrozumieć funkcjonalność i zamysł projektowy płytki drukowanej. Jest to niezbędne do rozwoju, testowania i konserwacji systemów elektronicznych, ponieważ pomaga zmniejszyć liczbę błędów i poprawić wydajność. Sitodruk PCB jest szeroko stosowany w różnych urządzeniach i systemach elektronicznych, w tym między innymi w następujących dziedzinach: Elektronika użytkowa: Sitodruk PCB jest powszechnie stosowany w produktach elektroniki użytkowej, takich jak telefony komórkowe, tablety, telewizory, urządzenia audio i sprzęt AGD. Pomaga użytkownikom identyfikować i obsługiwać różne przyciski funkcyjne, złącza i kontrolki. Sterowanie przemysłowe: W systemach automatyki przemysłowej i sterowania, sitodruk PCB służy do identyfikacji kluczowych komponentów, takich jak czujniki, siłowniki, sterowniki i złącza, ułatwiając inżynierom prawidłowe okablowanie i debugowanie. Sprzęt medyczny: W branży medycznej sitodruk PCB ma kluczowe znaczenie dla identyfikacji różnych obszarów funkcjonalnych, paneli sterowania i znaków ostrzegawczych na urządzeniach medycznych.Zawierają one podstawowe wytyczne dla pracowników służby zdrowia dotyczące prawidłowej obsługi sprzętu i przestrzegania określonych wytycznych bezpieczeństwa. Elektronika samochodowa: W dziedzinie elektroniki samochodowej sitodruk PCB służy do identyfikacji kluczowych komponentów, takich jak jednostki sterujące, czujniki, wiązki przewodów i złącza w samochodowych systemach elektronicznych. Pomagają technikom w diagnostyce, naprawach i pracach konserwacyjnych. Podsumowując, sitodruk PCB odgrywa kluczową rolę w produkcji elektroniki, zapewniając identyfikację, wskazówki i czytelność, a tym samym poprawiając funkcjonalność i efekty wizualne płytek drukowanych. Niezależnie od tego, czy chodzi o elektronikę użytkową, sterowanie przemysłowe, urządzenia medyczne, czy elektronikę samochodową, sitodruk PCB odgrywa kluczową rolę w zapewnieniu wydajności i niezawodności produktów elektronicznych. Dzięki naszemu wprowadzeniu do maski lutowniczej i sitodruku PCB, możemy dostrzec ich znaczenie w produkcji elektroniki. Podsumujmy teraz ich zalety. Maska lutownicza i sitodruk PCB odgrywają kluczową rolę w ochronie płytek drukowanych i pól lutowniczych. Maska lutownicza to warstwa powłoki nakładana na pola lutownicze, która zapobiega nadmiernemu rozpływaniu się pasty lutowniczej wokół pól podczas lutowania, zapobiegając w ten sposób zwarciom i wadom lutowniczym. Działa również jako bariera przed powietrzem, wilgocią i innymi czynnikami środowiskowymi, które mogą powodować korozję i utlenianie płytki drukowanej, wydłużając w ten sposób jej żywotność. Maska lutownicza zapewnia również właściwości izolacyjne, zapobiegając zwarciom elektrycznym między polami lutowniczymi. Ponadto zapewnia pewien stopień ochrony mechanicznej, redukując wpływ zewnętrznych uszkodzeń fizycznych na płytkę drukowaną. Podsumowując, maska lutownicza zapewnia prawidłowe działanie płytki drukowanej i pól lutowniczych w różnych warunkach, tworząc warstwę ochronną, poprawiając tym samym niezawodność i stabilność sprzętu. Maska lutownicza i sitodruk PCB odgrywają kluczową rolę w procesie produkcji elektroniki, znacznie zwiększając wydajność produkcji. Obecność maski lutowniczej ułatwia i zwiększa precyzję procesu lutowania. Może ona ograniczyć przepływ pasty lutowniczej, ułatwiając umieszczanie komponentów na polach lutowniczych. Obecność maski lutowniczej zmniejsza również straty pasty lutowniczej podczas procesu lutowania, zwiększając wydajność produkcji i obniżając koszty. Ponadto sitodruk PCB służy jako narzędzie do etykietowania i prowadzenia, pomagając personelowi produkcyjnemu w precyzyjnym pozycjonowaniu i instalacji komponentów elektronicznych, zmniejszając ryzyko błędów montażowych. Dzięki przejrzystym instrukcjom i oznaczeniom, sitodruk PCB zwiększa wydajność, dokładność i kontrolę procesu produkcyjnego. Sitodruk na płytkach PCB odgrywa ważną rolę w produkcji elektroniki, zapewniając identyfikację i wskazówki. Oznaczenia sitodrukowe zazwyczaj pojawiają się na płytce drukowanej w postaci białych symboli, tekstu lub grafiki.Mogą być używane do identyfikacji ważnych lokalizacji, takich jak komponenty, złącza i punkty testowe na płytce PCB. Oznaczenia te pomagają personelowi produkcyjnemu w dokładnej identyfikacji i lokalizacji komponentów podczas montażu i testowania, zmniejszając w ten sposób liczbę błędów i poprawiając wydajność. Ponadto sitodruk PCB może zawierać numery wersji, informacje o producencie i inne ważne identyfikatory, ułatwiając konserwację posprzedażową i rozwiązywanie problemów. Dzięki jasnej identyfikacji i wskazówkom, sitodruk PCB pomaga zapewnić jakość i spójność płytek drukowanych, upraszcza proces produkcyjny i poprawia identyfikowalność produktu. Jak omówiono w tym artykule, maska lutownicza i sitodruk PCB odgrywają kluczową rolę w produkcji elektroniki. Maska lutownicza chroni płytkę drukowaną i pola lutownicze, zapobiegając zwarciom i korozji środowiskowej. Jednocześnie sitodruk PCB zapewnia identyfikację i wskazówki, zwiększając wydajność i precyzję procesu produkcji elektroniki. Te małe zielone powłoki i białe oznaczenia odgrywają kluczową rolę w wydajności i niezawodności urządzeń elektronicznych. Dlatego, zarówno w projektach DIY, jak i w produkcji na dużą skalę, maska lutownicza i sitodruk PCB są niezbędne.
