Płytka PCB RF a płytka PCB konwencjonalna: różnice i zastosowania

2023-06-06Reporter: SprintPCB

W nowoczesnej dziedzinie elektroniki płytki drukowane (PCB) stanowią kluczowe, niezbędne komponenty. Wraz z ciągłym postępem technologicznym i zmieniającymi się potrzebami aplikacyjnymi, pojawiły się różne specjalistyczne typy PCB, w tym płytki drukowane RF (RF PCB). Obwody RF odgrywają kluczową rolę w komunikacji, radarach, systemach satelitarnych i innych dziedzinach, a płytki RF PCB stały się preferowanym wyborem w wielu zastosowaniach wymagających wysokiej częstotliwości. W tym wpisie na blogu skupimy się na porównaniu różnic i zastosowań między płytkami PCB RF a konwencjonalnymi płytkami drukowanymi. Przedstawimy podstawowe koncepcje i struktury konwencjonalnych płytek PCB i RF PCB, a także omówimy ich różnice pod względem doboru materiałów, wymagań projektowych i procesów produkcyjnych. Dodatkowo, zaprezentujemy rzeczywiste przykłady zastosowań, aby zademonstrować scenariusze wykorzystania zarówno konwencjonalnych płytek PCB, jak i RF PCB w różnych dziedzinach, pomagając czytelnikom zrozumieć ich zalety i przydatność. Niezależnie od tego, czy jesteś inżynierem elektroniki, studentem, czy po prostu osobą zainteresowaną elektroniką, ten artykuł dostarczy Ci kompleksowego wglądu w PCB RF i konwencjonalne płytki drukowane. Wierzymy, że dzięki dogłębnemu porównaniu i analizie tych dwóch typów płytek PCB, będziesz w stanie dokonać lepszych wyborów w zakresie wymagań Twojego projektu i osiągnąć bardziej wydajne i stabilne projekty systemów elektronicznych. Przyjrzyjmy się teraz fascynującym różnicom i zastosowaniom między płytkami drukowanymi RF a konwencjonalnymi płytkami PCB!

Czym jest konwencjonalna płytka drukowana (PCB)?

Konwencjonalna płytka drukowana (PCB) to podstawowy element służący do podtrzymywania i łączenia ze sobą elementów elektronicznych. Zazwyczaj jest wykonana z materiału nieprzewodzącego, często określanego jako FR-4, który jest laminatem epoksydowym wzmocnionym włóknem szklanym, z warstwą lub wieloma warstwami materiału przewodzącego, zazwyczaj miedzi, tworzącymi ścieżki obwodowe na jego powierzchni. Podstawową funkcją płytki PCB jest zapewnienie wsparcia mechanicznego i połączeń elektrycznych poprzez montaż elementów elektronicznych, takich jak układy scalone, rezystory, kondensatory itp. na jej powierzchni i łączenie ich za pomocą ścieżek miedzianych. Taka konstrukcja zmniejsza złożoność układu, jednocześnie poprawiając jego niezawodność i stabilność. Konwencjonalne płytki PCB mają następujące cechy i obszary zastosowań: Struktura: Konwencjonalne płytki PCB charakteryzują się warstwową, płaską strukturą z miedzianymi ścieżkami połączonymi za pomocą przelotek. Mogą być jednostronne, dwustronne lub wielowarstwowe. Zastosowania: Konwencjonalne płytki PCB znajdują szerokie zastosowanie w różnych urządzeniach i produktach elektronicznych, w tym w elektronice użytkowej, sprzęcie komunikacyjnym, przemysłowych systemach sterowania, sprzęcie komputerowym itp. Produkcja: Konwencjonalne płytki PCB są zazwyczaj wytwarzane w procesach obejmujących drukowanie i trawienie, gdzie wzory przewodzące są drukowane na nieprzewodzącym podłożu, a niepożądana miedź jest chemicznie usuwana. Cechy: Konwencjonalne płytki PCB są proste i ekonomiczne, nadają się do ogólnych projektów obwodów i zastosowań w umiarkowanym zakresie częstotliwości. Materiały: Konwencjonalne płytki PCB wykorzystują głównie FR-4 jako materiał podłoża, który zapewnia dobre właściwości izolacyjne i wytrzymałość mechaniczną. Konwencjonalna płytka PCB to uniwersalna płytka drukowana, mająca zastosowanie w szerokiej gamie urządzeń i zastosowań elektronicznych. Posiadają stosunkowo prostą konstrukcję i proces produkcji, co czyni je opłacalnymi w przypadku ogólnych projektów obwodów.

Czym jest płytka drukowana częstotliwości radiowej (RF PCB)?

Płytka drukowana częstotliwości radiowej (RF PCB) to specjalistyczny rodzaj płytki drukowanej, zaprojektowany do obsługi sygnałów o wysokiej częstotliwości i częstotliwości radiowej. W porównaniu z konwencjonalnymi płytkami drukowanymi (PCB), płytka RF PCB charakteryzuje się unikalnymi właściwościami i wymaganiami konstrukcyjnymi, które umożliwiają efektywną transmisję sygnału w zakresie wysokich częstotliwości. Po pierwsze, celem projektowym płytki RF PCB jest osiągnięcie niskich strat i wysokiej wydajności transmisji sygnału RF. Aby to osiągnąć, płytki RF PCB muszą uwzględniać dopasowanie impedancji i integralność sygnału. Dopasowanie impedancji ma kluczowe znaczenie dla minimalizacji odbić i strat sygnału podczas transmisji. Integralność sygnału oznacza utrzymanie stabilności i dokładności sygnału w całym procesie transmisji, bez zakłóceń i tłumienia. Po drugie, płytki RF PCB wymagają stosowania specjalnych materiałów i warstw, aby sprostać wymaganiom sygnałów o wysokiej częstotliwości. Do powszechnie stosowanych materiałów w płytkach RF PCB należą podłoża PTFE (politetrafluoroetylenowe), takie jak teflon i Rogers. Materiały te charakteryzują się niskimi stratami dielektrycznymi i wysoką stabilnością termiczną, zapewniając doskonałą wydajność w środowiskach o wysokiej częstotliwości. Ponadto płytki PCB RF wymagają precyzyjnego i starannego rozmieszczenia oraz trasowania. Sygnały o wysokiej częstotliwości narzucają surowsze wymagania dotyczące rozmieszczenia i trasowania obwodów, aby uniknąć przesłuchów i promieniowania elektromagnetycznego. Dlatego płytki PCB RF często wykorzystują techniki takie jak podział warstw, płaszczyzny uziemienia i różnicowe linie transmisyjne, aby zminimalizować zakłócenia i szumy sygnału. Płytki PCB RF odgrywają kluczową rolę w różnych obszarach zastosowań, w tym w urządzeniach komunikacji bezprzewodowej (takich jak telefony komórkowe i routery bezprzewodowe), systemach radarowych, komunikacji satelitarnej i analizatorach widma częstotliwości radiowych. Zastosowania te wymagają precyzyjnej transmisji i niezawodności sygnałów o wysokiej częstotliwości, a płytki PCB RF zapewniają wymaganą wydajność i niezawodność. Płytka PCB RF została zaprojektowana specjalnie do obsługi sygnałów o wysokiej częstotliwości i częstotliwości radiowej. Spełnia ona wymagania dotyczące dopasowania impedancji, integralności sygnału, specjalnych materiałów i precyzyjnego rozmieszczenia, aby sprostać wymaganiom środowisk o wysokiej częstotliwości. Płytki PCB RF odgrywają kluczową rolę w komunikacji bezprzewodowej, systemach radarowych, komunikacji satelitarnej i innych dziedzinach, zapewniając niezawodną transmisję sygnałów o wysokiej częstotliwości.

Różnice między PCB o częstotliwości radiowej a PCB konwencjonalnym:

Istnieją znaczące różnice w doborze materiałów pomiędzy konwencjonalnymi płytkami drukowanymi (PCB) a płytkami drukowanymi częstotliwości radiowej (RF PCB). Wybór tych materiałów odgrywa kluczową rolę w wydajności i odpowiedzi częstotliwościowej obwodu. W konwencjonalnych płytkach PCB powszechnie stosowanymi materiałami bazowymi są żywica epoksydowa wzmocniona włóknem szklanym (FR-4) oraz poliimid (PI). FR-4 to powszechnie stosowany standardowy materiał o niższym koszcie i dobrej wytrzymałości mechanicznej, odpowiedni do większości konwencjonalnych zastosowań obwodów. Poliimid z kolei oferuje wyższą tolerancję temperaturową i lepszą stabilność wymiarową, dzięki czemu nadaje się do zastosowań o specyficznych wymaganiach środowiskowych, takich jak wysoka temperatura lub wilgotność. Z kolei dobór materiałów dla płytek PCB RF jest bardziej wyrafinowany i złożony. Biorąc pod uwagę wyższe częstotliwości i bardziej rygorystyczne wymagania dotyczące sygnałów RF, wybór odpowiednich materiałów jest kluczowy dla uzyskania optymalnej wydajności RF. Typowe materiały stosowane w płytkach PCB RF to politetrafluoroetylen (PTFE), poliimid (PI) oraz materiały o niskiej stałej dielektrycznej. Politetrafluoroetylen (PTFE) to wysokowydajny materiał RF o niskich stratach, wysokiej odpowiedzi częstotliwościowej i doskonałych właściwościach dielektrycznych. Jest szeroko stosowany w aplikacjach o wysokiej częstotliwości, takich jak linie transmisyjne RF, anteny i filtry. Zastosowanie materiałów PTFE w płytkach PCB RF pomaga zredukować straty sygnału i poprawić niezawodność jego transmisji. Poliimid (PI) jest również powszechnym wyborem w dziedzinie RF. Charakteryzuje się niską stałą dielektryczną i stratami dielektrycznymi, dzięki czemu nadaje się do zastosowań wysokoczęstotliwościowych i szerokopasmowych. Zastosowanie materiałów poliimidowych w płytkach PCB RF zapewnia lepszą integralność sygnału i mniejsze zakłócenia. Oprócz PTFE i PI dostępne są specjalnie zaprojektowane materiały o niskiej stałej dielektrycznej do zastosowań RF, takie jak poliimid o niskiej stałej dielektrycznej (LCP). Materiały te oferują wyjątkowo niską stałą dielektryczną i straty dielektryczne, dzięki czemu nadają się do zastosowań RF o wysokiej częstotliwości, zapewniając większą prędkość sygnału i lepszą integralność sygnału.

Różne projekty płytek PCB o częstotliwości radiowej i PCB

Oto istotne różnice w wymaganiach projektowych między konwencjonalnymi płytkami drukowanymi a płytkami drukowanymi częstotliwości radiowej . Transmisja sygnału RF ma kluczowe znaczenie dla płytek PCB RF. Ze względu na wysokoczęstotliwościowy charakter sygnałów RF, projekt płytek PCB RF musi uwzględniać transmisję i propagację sygnału. Wymaga to starannego trasowania i rozmieszczenia obwodów w celu zminimalizowania strat sygnału i zakłóceń. Konwencjonalne płytki PCB zazwyczaj nie wymagają szczególnej uwagi dla transmisji sygnału o wysokiej częstotliwości. Oferują one większą elastyczność w trasowaniu i rozmieszczeniu. Konwencjonalne płytki PCB koncentrują się głównie na sygnałach o niskiej częstotliwości i transmisji mocy. Ścisłe dopasowanie impedancji jest niezbędne dla wydajnej i dokładnej transmisji sygnału RF. Płytki PCB RF mają bardziej rygorystyczne wymagania dotyczące kontroli impedancji, co wymusza precyzyjne dopasowanie impedancji między źródłami sygnału, liniami transmisyjnymi i obciążeniami. Konwencjonalne płytki PCB mają luźniejsze wymagania dotyczące kontroli impedancji i mogą tolerować pewne wahania impedancji. Projekt konwencjonalnych płytek PCB kładzie nacisk na funkcjonalność obwodu i łączność, a nie na precyzyjne dopasowanie impedancji. Transmisja sygnału RF nakłada wyższe wymagania na integralność sygnału. Projektując płytki PCB RF, należy brać pod uwagę takie czynniki, jak opóźnienie propagacji sygnału, przesłuchy i tłumienie mocy. Dlatego w projektowaniu płytek PCB RF stosuje się specjalne techniki trasowania, izolację obwodów i metody ekranowania, aby zachować integralność sygnału. Konwencjonalne płytki PCB mają niższe wymagania dotyczące integralności sygnału. Konwencjonalne projekty PCB priorytetowo traktują łączność obwodów i niezawodną transmisję sygnału, bez nadmiernego uwzględniania kwestii integralności sygnału. Podsumowując, płytki PCB RF mają bardziej rygorystyczne wymagania projektowe, wymagające większej precyzji i wiedzy specjalistycznej. Projektanci muszą posiadać dogłębną wiedzę na temat obwodów RF i charakterystyk wysokoczęstotliwościowych, stosując specjalistyczne techniki projektowania i sterowanie procesami, aby spełnić wymagania dotyczące transmisji sygnału RF. Z drugiej strony, konwencjonalne projektowanie płytek PCB oferuje większą swobodę, koncentrując się na funkcjonalności i łączności obwodów, przy niższych wymaganiach dotyczących charakterystyk wysokoczęstotliwościowych. Dlatego wybór między konwencjonalnymi płytkami PCB a płytkami PCB RF powinien być oparty na konkretnych wymaganiach aplikacji.

Różne procesy produkcyjne dla płytek PCB o częstotliwości radiowej i PCB

Kolejną istotną różnicą pomiędzy konwencjonalnymi płytkami drukowanymi a płytkami drukowanymi wykorzystującymi częstotliwości radiowe jest proces produkcyjny.

Proces produkcyjny płytek PCB:

Projektowanie i układ: Za pomocą oprogramowania do automatyzacji projektowania elektronicznego (EDA) projekt obwodu jest przekładany na układ PCB. Obejmuje to rozmieszczenie komponentów i określenie ścieżek na PCB. Tworzenie podłoża: Konwencjonalne płytki PCB zazwyczaj wykorzystują materiał podłoża zwany żywicą epoksydową wzmocnioną włóknem szklanym (FR-4). Podłoże jest powlekane folią miedzianą, a następnie niepożądana miedź jest usuwana za pomocą fotolitografii i trawienia chemicznego, tworząc metalowe ścieżki obwodu. Wiercenie: Na płytce PCB wiercone są otwory w celu instalacji komponentów i połączenia obwodów. Platerowanie: Na ściankach wywierconych otworów nakładany jest materiał przewodzący, zazwyczaj miedź, w celu poprawy łączności. Lutowanie: Elementy elektroniczne są lutowane na płytce PCB. Można to zrobić ręcznie lub za pomocą urządzeń automatycznych, takich jak urządzenia do lutowania falowego lub piece rozpływowe. Testowanie i kontrola jakości: Zmontowane płytki PCB są testowane w celu zapewnienia prawidłowej funkcjonalności i jakości.

Proces produkcyjny płytek PCB RF:

Wybór materiałów: Płytki PCB RF często wymagają specjalistycznych materiałów, takich jak politetrafluoroetylen (PTFE) lub tlenek polifenylenu (PPO), aby spełnić wymagania transmisji sygnałów o wysokiej częstotliwości. Specjalistyczny proces laminowania: Płytki PCB RF mogą obejmować projekty wielowarstwowe z różnymi warstwami dielektrycznymi i warstwami metalowymi. Właściwości izolacyjne między tymi warstwami są kluczowe dla transmisji sygnału RF. Precyzyjne przetwarzanie: Ze względu na unikalną naturę sygnałów RF, płytki PCB RF wymagają wyższej precyzji przetwarzania, takiej jak mniejsze średnice wierteł i dokładniejsze szerokości ścieżek. Kontrola impedancji: Płytki PCB RF wymagają ścisłej kontroli impedancji sygnału, aby zapewnić stabilną i spójną transmisję sygnału. Może to wymagać specjalnych technik projektowania i produkcji, takich jak struktury mikropaskowe lub koplanarne. Rygorystyczna kontrola jakości: Proces produkcji płytek PCB RF wymaga ściślejszej kontroli jakości, aby zapewnić, że parametry obwodu spełniają wymagania projektowe. Obejmuje to użycie precyzyjnego sprzętu testowego do pomiarów sygnału i impedancji.

Przykłady zastosowań: konwencjonalne płytki PCB i płytki RF PCB w rzeczywistych zastosowaniach

Przykłady zastosowań konwencjonalnej płytki PCB:

Elektronika użytkowa: Konwencjonalne płytki PCB są szeroko stosowane w urządzeniach elektroniki użytkowej, takich jak smartfony, tablety, komputery osobiste itp. Służą do łączenia i obsługi różnych komponentów elektronicznych i modułów funkcyjnych, w tym procesorów, pamięci, czujników itp. Konwencjonalne płytki PCB zapewniają stabilne połączenia obwodów i transmisję sygnału w tych urządzeniach. Elektronika samochodowa: Systemy elektroniczne w samochodach wymagają niezawodnych płytek drukowanych do obsługi różnych funkcji, takich jak jednostki sterujące silnika, systemy informacyjno-rozrywkowe, systemy nawigacyjne itp. Konwencjonalne płytki PCB są szeroko stosowane w elektronice samochodowej, aby zapewnić niezawodną transmisję sygnału i dystrybucję zasilania. Automatyka przemysłowa: W dziedzinie automatyki przemysłowej konwencjonalne płytki PCB służą do łączenia i interakcji systemów sterowania, czujników i siłowników. Odgrywają kluczową rolę w liniach produkcyjnych, sterowaniu robotami i systemach monitorowania.

Przykłady zastosowań PCB RF:

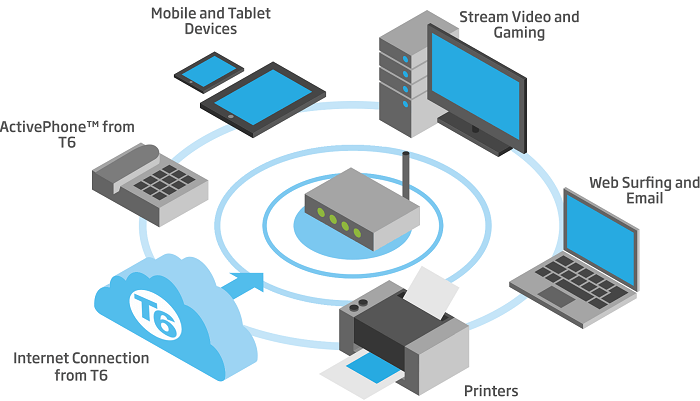

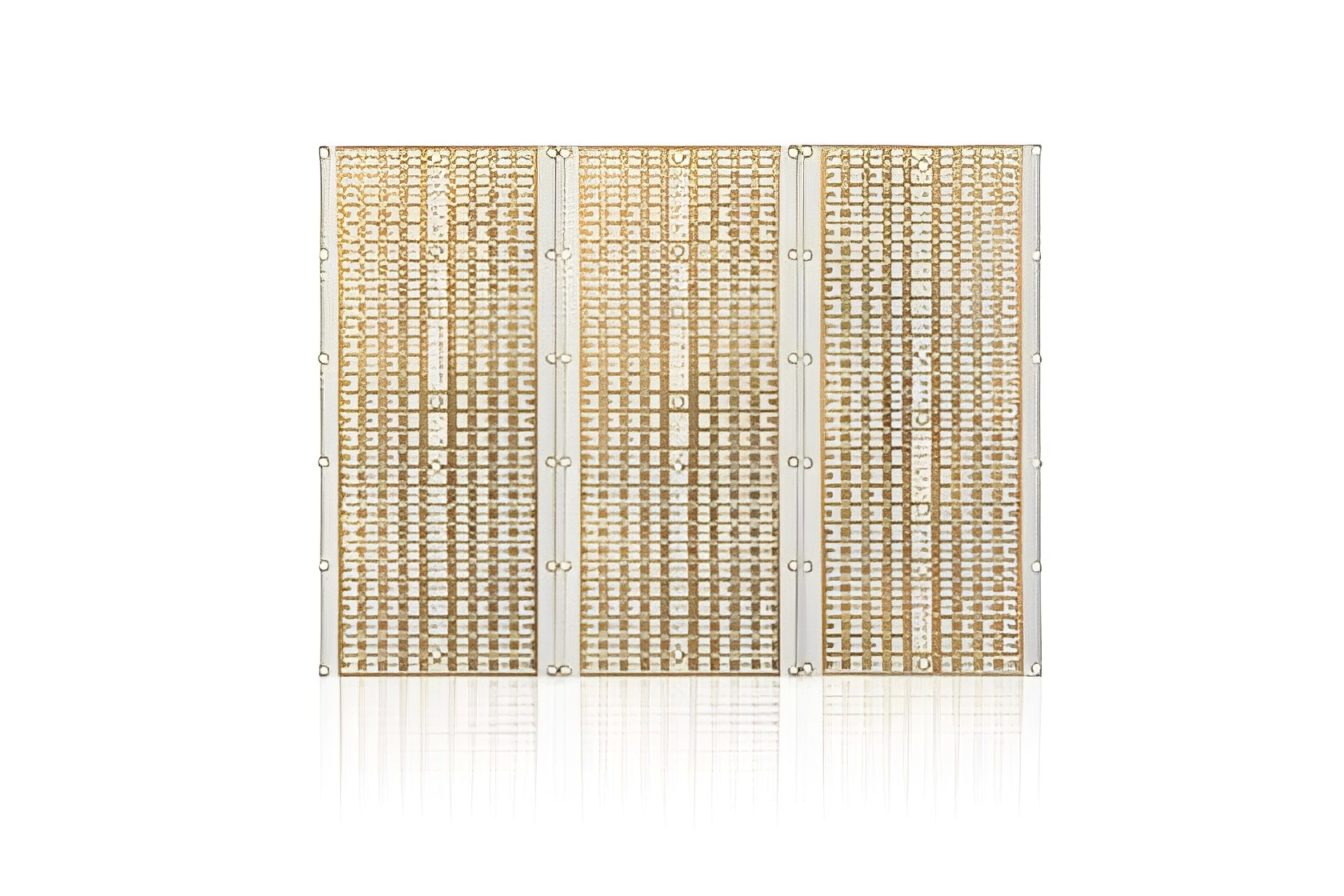

Komunikacja bezprzewodowa: Płytki PCB RF mają kluczowe znaczenie w urządzeniach komunikacji bezprzewodowej. Na przykład anteny stacji bazowych, urządzenia komunikacji satelitarnej, routery bezprzewodowych sieci lokalnych (Wi-Fi) itp. wymagają płytek PCB RF, aby osiągnąć transmisję sygnału o wysokiej częstotliwości i dopasowanie impedancji. Zastosowania PCB RF

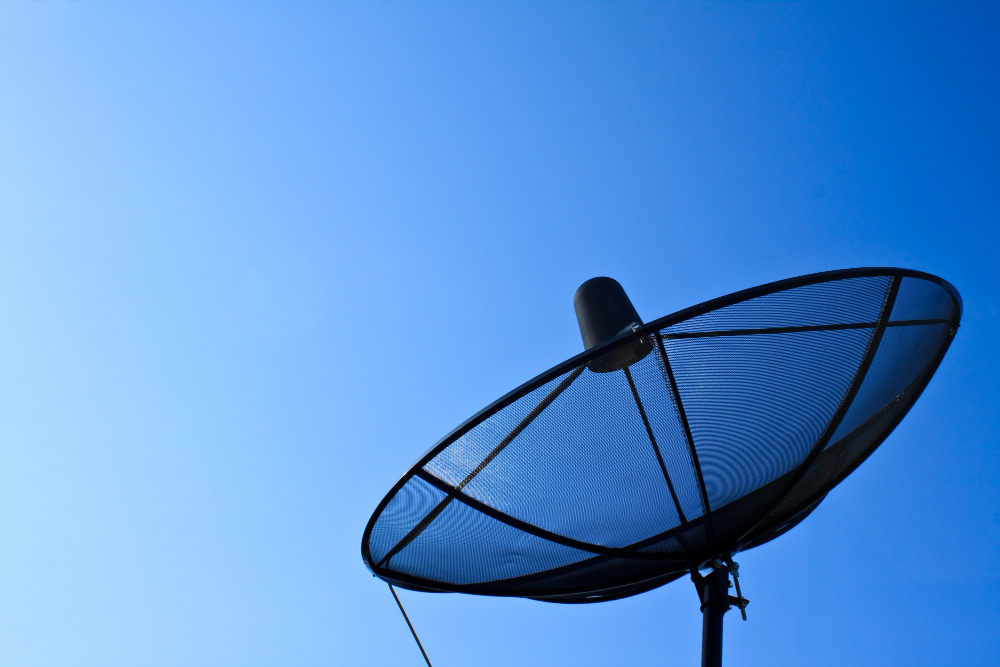

Systemy radarowe: Systemy radarowe wymagają płytek drukowanych o wysokiej częstotliwości i wysokiej wydajności, aby zapewnić precyzyjne przetwarzanie sygnału i transmisję energii RF. Płytki PCB RF są szeroko stosowane w cywilnych i wojskowych systemach radarowych, takich jak radary pogodowe, radary nawigacji lotniczej itp. Systemy radarowe

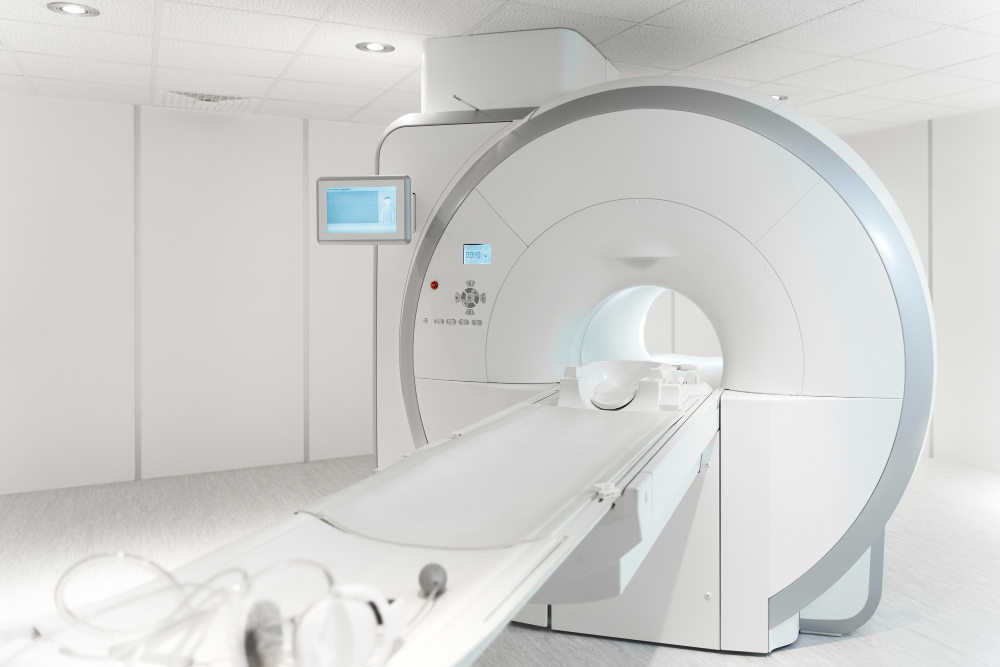

Urządzenia medyczne: Niektóre urządzenia medyczne, takie jak skanery MRI, rozruszniki serca i bezprzewodowe czujniki medyczne, wymagają płytek PCB RF, aby osiągnąć transmisję sygnału o wysokiej częstotliwości i precyzyjne przetwarzanie danych. urządzenia medyczne-skanery-MRI

W tym artykule szczegółowo omówiliśmy różnice i zastosowania między płytkami drukowanymi RF (RF PCB) a konwencjonalnymi płytkami drukowanymi (PCB). Stwierdziliśmy znaczne różnice między tymi dwoma typami płytek drukowanych pod względem doboru materiałów, wymagań projektowych i procesów produkcyjnych. W zastosowaniach praktycznych konwencjonalne płytki PCB są szeroko stosowane w urządzeniach elektronicznych ogólnego przeznaczenia, dobrach konsumpcyjnych i systemach sterowania przemysłowego. Z drugiej strony, płytki PCB RF sprawdzają się w takich dziedzinach jak komunikacja, radary, identyfikacja radiowa (RFID) i bezprzewodowe sieci czujników, gdzie kluczowe znaczenie ma wydajność wysokoczęstotliwościowa. Dlatego zdecydowanie zalecamy staranną ocenę i porównanie tych dwóch typów płytek drukowanych w oparciu o specyficzne wymagania przy wyborze odpowiedniej opcji. Wybór powinien być dokonany z uwzględnieniem takich czynników, jak zapotrzebowanie na częstotliwość, charakterystyka transmisji sygnału oraz wymagania wydajnościowe, zapewniając optymalną wydajność układu i stabilność operacyjną.
