Gilded Gateways: Odkryj magię złotych płytek PCB w dzisiejszym krajobrazie technologicznym

2023-08-08Reporter: SprintPCB

W dzisiejszym, wysoce skomunikowanym, cyfrowym środowisku, sprawna komunikacja między różnymi urządzeniami elektronicznymi jest niezbędna do płynnego działania. Sercem tego postępu technologicznego jest kluczowy element znany jako złote złącza (tzw. gold fingers). Te pozłacane złącza odgrywają kluczową rolę w ułatwianiu komunikacji między różnymi płytkami drukowanymi, umożliwiając skomplikowane działanie systemów komputerowych i nie tylko. Złote złącza to specjalistyczne, pozłacane kolumny umieszczone wzdłuż krawędzi płytek drukowanych (PCB). Złącza te stanowią pomost między dodatkowymi płytkami PCB a główną płytą główną komputera lub innych urządzeń cyfrowych. Ich znaczenie wynika z unikalnych właściwości złota, takich jak wyjątkowa przewodność, która czyni je idealnym materiałem zapewniającym niezawodną transmisję sygnału.

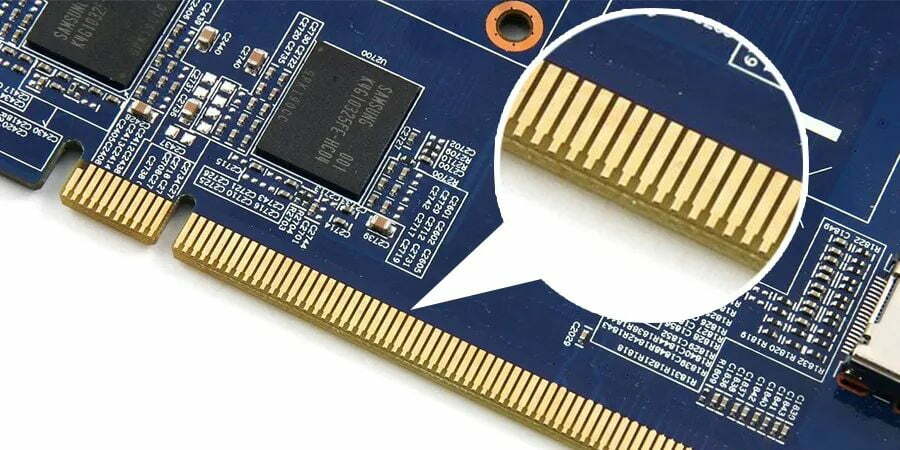

pcb-złote-palce

2 podstawowe rodzaje złocenia styków PCB

Do złocenia styków PCB stosuje się dwa podstawowe rodzaje złocenia:

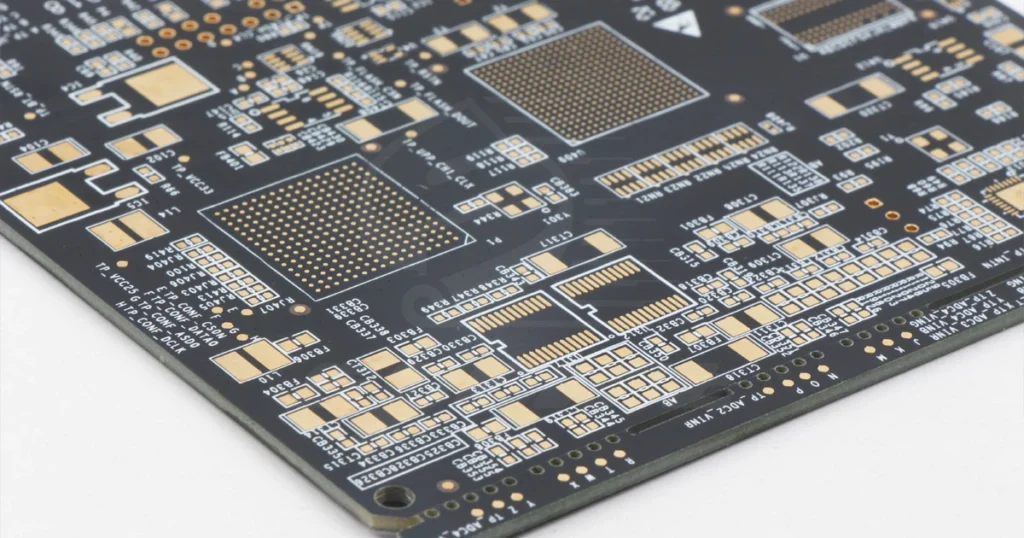

Złocenie metodą immersji niklowej bezprądowej (ENIG):

Ta metoda złocenia jest ekonomiczna i łatwa w lutowaniu. Jednak cienka i miękka struktura (zazwyczaj o grubości 2-5 mikronów) sprawia, że jest mniej odpowiednia do częstego wkładania i wyjmowania płytek drukowanych.

Galwanizowane twarde złoto:

Ten rodzaj złocenia zapewnia wytrzymałość i trwałość dzięki grubszej warstwie (zwykle 30 mikronów grubości), co sprawia, że doskonale nadaje się do wytrzymywania zużycia i uszkodzeń związanych z wielokrotnym użytkowaniem płytek PCB.

Rola złotych palców

Złote złącza umożliwiają wymianę sygnałów na różnych płytkach drukowanych, zapewniając efektywne przekazywanie poleceń od użytkowników lub systemów automatycznych. Na przykład, gdy polecenie jest inicjowane na urządzeniu mobilnym, sygnał przechodzi przez wiele płytek drukowanych, zanim dotrze do miejsca przeznaczenia. Ten skomplikowany proces obejmuje skrupulatne etapy galwanizacji, aby zapewnić bezbłędną transmisję sygnału. Rygorystyczne procedury kontroli i testowania weryfikują prawidłowe ustawienie i funkcjonalność złotych złączy na każdej płytce PCB. Złote złącza wykraczają poza elektronikę użytkową i obejmują sektory przemysłowe, takie jak produkcja. Skomputeryzowane maszyny w fabrykach wykorzystują te złącza do koordynacji szerokiej gamy procesów, zwiększając wydajność i precyzję. Na przykład w liniach montażowych samochodów lub zakładach pakowania żywności, płytki drukowane wyposażone w złote złącza umożliwiają bezproblemowe wykonywanie poleceń przez maszyny sterowane komputerowo.

Złote palce są wykorzystywane na różne sposoby

Punkty połączeń:

Złote złącza ułatwiają komunikację między dodatkowymi płytkami PCB a płytą główną poprzez gniazda PCI, ISA lub AGP. Złącza te umożliwiają przepływ sygnałów między urządzeniami peryferyjnymi, kartami wewnętrznymi i samym komputerem.

Adaptery specjalne:

Złote styki umożliwiają integrację z komputerami osobistymi komponentów zwiększających wydajność, takich jak karty graficzne i dźwiękowe. Karty te, połączone złotymi stykami, zapewniają lepszą funkcjonalność i mogą być z czasem udoskonalane.

Połączenia zewnętrzne:

Urządzenia peryferyjne, takie jak głośniki, skanery i monitory, łączą się z płytą główną za pomocą złotych pinów PCB, umożliwiając interakcję urządzeń zewnętrznych z komputerem. Wszechstronność i trwałość złotych pinów pozwala im wytrzymać częste użytkowanie, co czyni je podstawą nowoczesnej informatyki. Ich strategiczne rozmieszczenie i znormalizowane zasady projektowania zapewniają prawidłowe działanie i kompatybilność. Zastosowanie złota do powlekania tych złączy wynika z jego doskonałej przewodności elektrycznej i odporności na korozję. Wytrzymałość i odporność złota na zużycie są wzmacniane poprzez stopowanie z metalami takimi jak nikiel czy kobalt.

Normy produkcyjne IPC dla złotych palców PCB

Stowarzyszenie Przemysłu Elektronicznego (IPC) ustanowiło standardy produkcji dla złotych styków PCB, zapewniając stałą jakość i wydajność. Przestrzeganie tych standardów, takich jak określone grubości powłok i protokoły testowe, gwarantuje niezawodną transmisję sygnału i solidne połączenia. Stowarzyszenie Przemysłu Elektronicznego (IPC) ustanowiło standardy produkcji dla złotych styków PCB w 2002 roku. Kolejne udoskonalenia wprowadzono w 2012 roku wraz z wprowadzeniem normy IPC-4556, a następnie w 2015 roku wprowadzono kolejne aktualizacje w postaci norm IPC A-600 i IPC-6010. Te ostatnie normy zyskały szerokie zastosowanie w produkcji PCB. Normy IPC obejmują następujące kluczowe aspekty:

Skład chemiczny:

Aby zwiększyć integralność strukturalną styków PCB, optymalne złocenie powinno obejmować kompozycję kobaltu zawierającą od 5 do 10 procent.

Grubość:

Grubość powłoki złoconej dla złotych palców musi mieścić się w zakresie od 2 do 50 mikrocali. Standardowe grubości zależne od rozmiaru to 0,031 cala, 0,062 cala, 0,093 cala i 0,125 cala. Cieńsze warstwy są zazwyczaj stosowane w zastosowaniach prototypowych, natomiast grubsze powłoki nadają się do często stykających się krawędzi łączących.

Badanie wzrokowe:

Złote palce poddawane są skrupulatnej kontroli wizualnej pod powiększeniem. Krawędzie powinny mieć gładką i nieskazitelną powierzchnię, bez nadmiernego platerowania i obecności niklu.

Test przyczepności taśmy:

Aby ocenić siłę przylegania złocenia w połączeniu ze stykami, IPC zaleca test taśmą. Polega on na nałożeniu paska taśmy wzdłuż krawędzi styków, a następnie usunięciu taśmy i sprawdzeniu jej pod kątem pozostałości złocenia. Obecność złocenia na taśmie oznacza niewystarczającą przyczepność między powłoką a stykami. Cały proces złocenia styków PCB regulują liczne dodatkowe normy, co wymaga kompleksowego przeglądu w celu pełnego zrozumienia. Wraz z ciągłym postępem technologicznym regularnie wprowadzane są nowe normy testowe, aby udoskonalić ten proces. Rozsądnie jest okresowo konsultować się z IPC w celu uzyskania aktualizacji i udoskonaleń w tych normach. W istocie, złocone styki to niezbędne elementy, które napędzają nowoczesną technologię, umożliwiając bezproblemową komunikację między różnymi płytkami drukowanymi. Ich wpływ rozciąga się od komputerów osobistych po automatykę przemysłową, umożliwiając zaawansowane procesy definiujące nasz cyfrowy świat.
