W dobie szybkiego postępu technologicznego urządzenia elektroniczne stają się coraz mniejsze, lżejsze i bardziej elastyczne, co czyni je coraz wygodniejszymi w transporcie. W obliczu tej fali innowacji, technologia elastycznych płytek PCB (Printed Circuit Board) stała się kluczowym elementem. Jej elastyczność pozwala projektantom na integrację większej liczby funkcji i połączeń w złożonych i ograniczonych przestrzeniach. Można zatem powiedzieć, że elastyczne płytki PCB są jedynym rozwiązaniem spełniającym wymagania miniaturyzacji i mobilności w produktach elektronicznych. Jednak dla wielu osób elastyczne płytki PCB wciąż pozostają stosunkowo nieznanym pojęciem. Ten artykuł zabierze Cię w krótką podróż, aby zapoznać się z elastycznymi płytkami PCB i docenić ich znaczenie w projektowaniu nowoczesnych urządzeń elektronicznych. Elastyczne płytki PCB to nie tylko technologia; są one kluczową siłą napędową innowacji i rozwoju w dziedzinie urządzeń elektronicznych. Odkryjmy razem fascynujący świat elastycznych płytek PCB! Przede wszystkim przedstawimy szczegółowe wyjaśnienie definicji i podstawowych pojęć dotyczących elastycznych płytek PCB, aby pomóc wszystkim w pełnym zrozumieniu tematu.

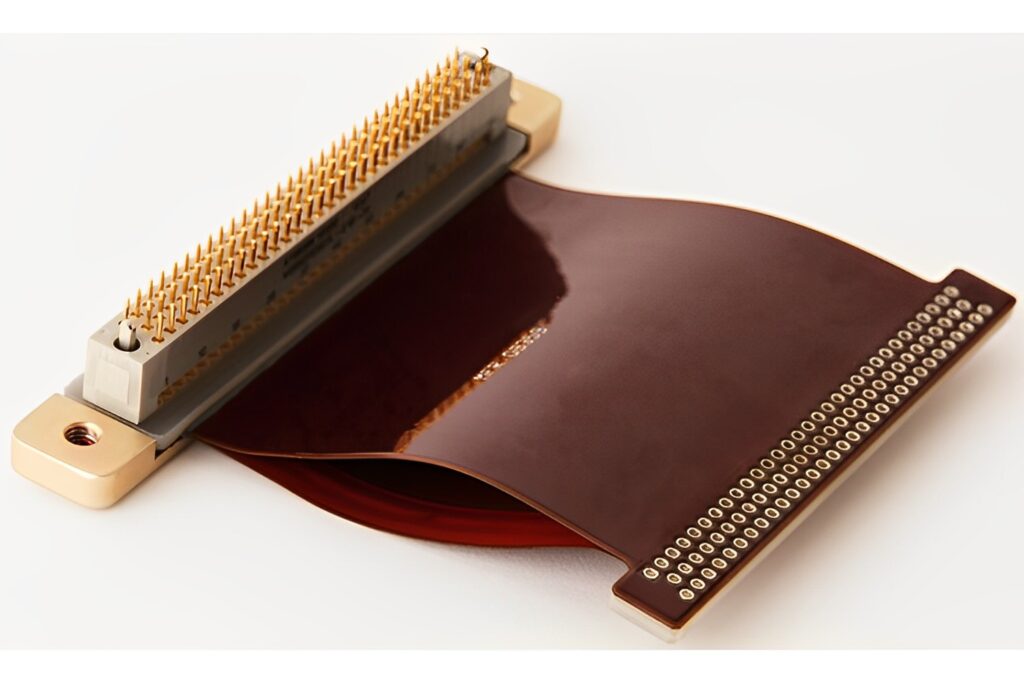

Elastyczna płytka drukowana (Flexible Printed Circuit Board – FPC) to rodzaj płytki drukowanej wykonanej z elastycznych materiałów bazowych. Wykorzystuje ona elastyczne podłoże, takie jak poliimid (PI) lub poliester (PET), zamiast sztywnej podstawy stosowanej w tradycyjnych płytkach PCB. Elastyczne materiały bazowe, takie jak poliimid (PI) lub polinaftalan etylenu (PEN), są zazwyczaj odporne na wysokie temperatury i charakteryzują się dobrą elastycznością. Elastyczne podłoże pozwala płytce PCB na pracę w różnych kształtach, takich jak gięcie, składanie i skręcanie. „FPC” to akronim od Flexible Printed Circuit, znanego również w branży jako „Flex PCB”. FPC to rodzaj płytki drukowanej wykonanej z elastycznych materiałów izolacyjnych. Jest wysoko ceniona za swoją lekkość, cienką obudowę oraz wyjątkowe właściwości, takie jak elastyczność i możliwość składania. FPC umożliwia znaczną redukcję rozmiarów produktów elektronicznych, zaspokajając rosnące zapotrzebowanie na urządzenia o wysokiej gęstości, zminiaturyzowane i wysoce niezawodne. Elastyczna płytka drukowana (FPC) to technologia, która powstała w latach 70. XX wieku w Stanach Zjednoczonych w celu rozwoju technologii rakiet kosmicznych. Jest to rodzaj obwodu drukowanego wykonanego z folii poliestrowej lub poliimidu jako materiału bazowego, charakteryzującego się wysoką niezawodnością i doskonałą elastycznością. Dzięki osadzeniu projektu obwodu na elastycznej i cienkiej folii z tworzywa sztucznego, wiele precyzyjnych komponentów można układać w stosy w wąskich i ograniczonych przestrzeniach, tworząc elastyczny obwód, który można zginać. Ten typ obwodu można zginać i składać, jest lekki, kompaktowy, dobrze odprowadza ciepło i łatwy w montażu, co stanowi przełom w tradycyjnych technologiach połączeń. W strukturze obwodów elastycznych wykorzystywane są folie izolacyjne, przewodniki i kleje. Elastyczne płytki PCB składają się z jednej lub wielu warstw materiałów cienkowarstwowych, z warstwami przewodzącymi lub obwodami naniesionymi na obszary, w których wymagane są połączenia. Warstwy przewodzące są zazwyczaj wykonane z folii miedzianej i formowane w pożądane wzory obwodów poprzez procesy takie jak trawienie chemiczne lub mechaniczne usuwanie powłoki. Elastyczne płytki PCB mogą również zawierać elementy obwodów, złącza i inne elementy elektroniczne. Po zrozumieniu definicji i podstawowych pojęć dotyczących elastycznych płytek PCB, omówmy popularne typy elastycznych płytek PCB.

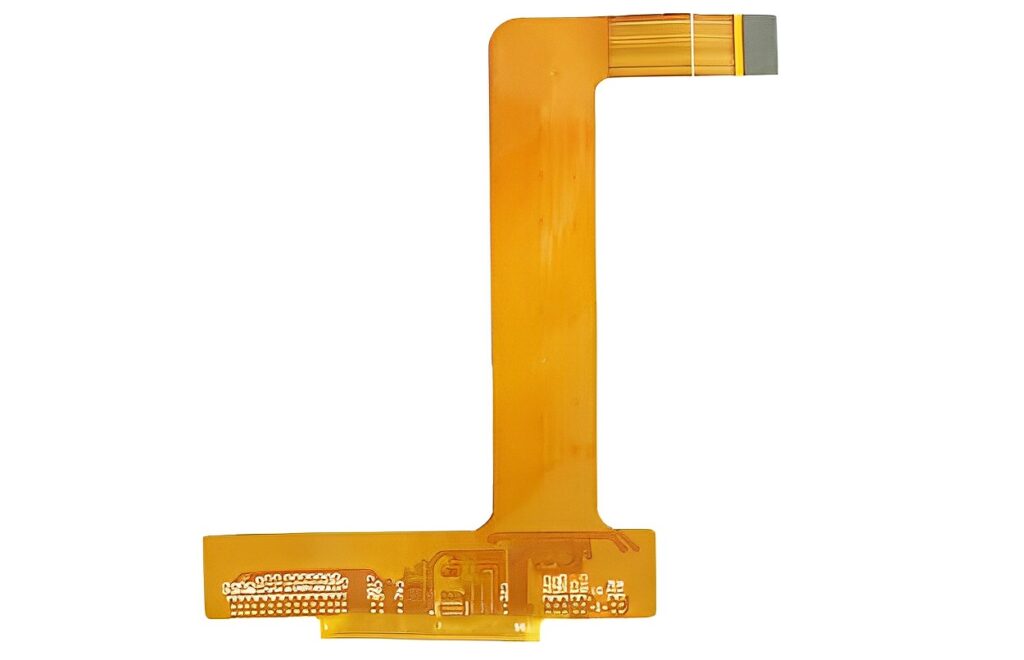

Jednostronna płytka PCB Flex (FPC)
Obwód na jednostronnej płytce elastycznej jest zazwyczaj umieszczony jednostronnie i wykorzystuje folię miedzianą jako warstwę przewodzącą. Wymagany wzór obwodu można uzyskać poprzez trawienie chemiczne lub mechaniczne metody usuwania. Na elastycznym podłożu można dodać warstwy ochronne lub warstwy pokrywające w celu zwiększenia stabilności i trwałości obwodu. Jednostronne płytki elastyczne są szeroko stosowane w aplikacjach o niskiej złożoności i prostych, szczególnie w scenariuszach wymagających gięcia i kompaktowych konstrukcji. Można je wykorzystać w różnych urządzeniach elektronicznych, takich jak urządzenia ubieralne, telefony komórkowe, aparaty cyfrowe, drukarki, elektronika samochodowa i inne. Ze względu na swoje zalety elastyczności i kompaktowej konstrukcji, jednostronne płytki elastyczne mają szeroki zakres zastosowań w produktach, w których priorytetem jest lekkość, elastyczność i niezawodność. Należy zauważyć, że ze względu na dostępność tylko jednej strony do trasowania obwodów, jednostronne płytki elastyczne mają niższą gęstość obwodów i integrację funkcjonalną.
Dwustronna płytka PCB Flex (FPC)
Dwustronna płytka elastyczna składa się z dwóch elastycznych warstw podłoża, pomiędzy którymi znajdują się warstwy obwodów. Warstwy te mogą być wykonane z folii miedzianej, która jest formowana w pożądane obwody i punkty połączeń poprzez takie procesy, jak trawienie, dziurkowanie i galwanizacja. Podłoża te są odporne na zginanie i rozciąganie, zachowując jednocześnie integralność obwodu. Obie strony dwustronnej płytki elastycznej posiadają warstwy podłoża, co umożliwia trasowanie obwodów i montaż komponentów zarówno na górnej, jak i dolnej powierzchni. Dzięki temu dwustronne płytki elastyczne są bardziej elastyczne i zintegrowane w porównaniu z jednostronnymi płytkami elastycznymi. Umożliwiają one uzyskanie większej liczby połączeń obwodów i modułów funkcjonalnych w małej przestrzeni, spełniając jednocześnie wymagania dotyczące wysokiej gęstości i zwartości. Dwustronne płytki elastyczne są szeroko stosowane w różnych dziedzinach. Są powszechnie spotykane w elektronice użytkowej, elektronice samochodowej, urządzeniach medycznych, lotnictwie i innych gałęziach przemysłu, w których wymagana jest większa gęstość obwodów, niezawodność i elastyczność. Wymagania projektowe i produkcyjne dla dwustronnych płytek elastycznych są wysokie i obejmują takie kwestie, jak wybór podłoża, projektowanie obwodów, sterowanie procesem i testowanie niezawodności.
Wielowarstwowa elastyczna płytka PCB (FPC)
Wielowarstwowa płytka elastyczna to rodzaj płytki drukowanej składającej się z wielu warstw elastycznego materiału bazowego. Łączy ona elastyczność elastycznych płytek PCB ze strukturą płytek wielowarstwowych, zapewniając zarówno możliwości gięcia i składania, jak i większą gęstość i złożoność obwodów. Wielowarstwowe płytki elastyczne zazwyczaj składają się z trzech lub więcej elastycznych warstw, z których każda zawiera ścieżki i elementy. Warstwy te są połączone elektrycznie za pomocą otworów połączeniowych (przelotek). Przelotki mogą być wypełnione miedzią metodą elektrochemicznego osadzania lub zawierać metalowe nity, aby uzyskać połączenia między warstwami obwodu. Projektowanie i produkcja wielowarstwowych płytek elastycznych wymaga stosowania specjalnych technik i procesów. Projektanci muszą uwzględnić układ obwodów, kolejność ich układania oraz integralność sygnału między warstwami elastycznymi, aby zapewnić ich prawidłowe działanie i stabilność. Wielowarstwowe płytki elastyczne odgrywają istotną rolę w wielu obszarach zastosowań, zwłaszcza w dziedzinach wymagających dużej gęstości połączeń obwodów, ograniczeń wielkości i wysokiej niezawodności. Są szeroko stosowane w urządzeniach przenośnych, instrumentach medycznych, elektronice samochodowej, przemyśle lotniczym i elektronicznym. Zalety wielowarstwowych płytek elastycznych obejmują elastyczność, cienkość, dobrą odporność na uderzenia, wysoką gęstość obwodów i wysoką odporność na zakłócenia. Zapewniają one większą swobodę i niezawodność w innowacyjnych projektach produktów elektronicznych, jednocześnie poprawiając ogólną wydajność i niezawodność produktów.

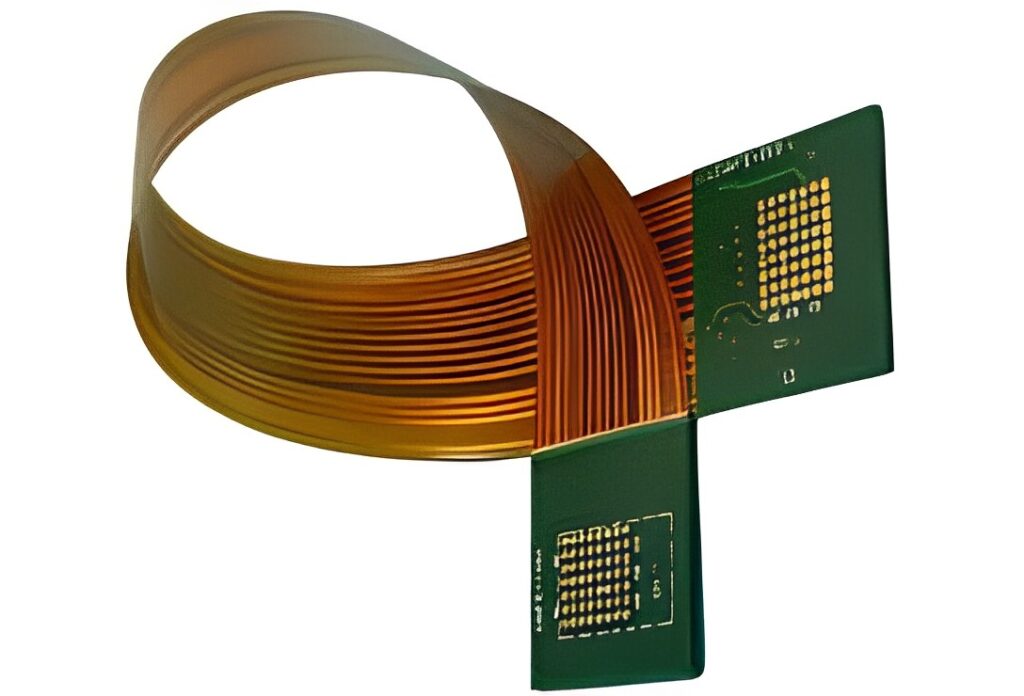

Płytka PCB typu rigid-flex to rodzaj płytki drukowanej, która łączy w sobie cechy płytek sztywnych i elastycznych. Składa się z warstw sztywnych i elastycznych, umożliwiając łączenie obwodów poprzez składanie, zginanie lub skręcanie. Płytka PCB typu rigid-flex łączy zalety płytek sztywnych i elastycznych, oferując elastyczność, niezawodność i przydatność w zastosowaniach wymagających złożonych układów i projektów trójwymiarowych. Płytki PCB typu rigid-flex są zazwyczaj wykonane z materiałów takich jak FR-4 w przypadku warstw sztywnych oraz poliimid lub poliester w przypadku warstw elastycznych. Warstwy sztywne są zazwyczaj umieszczone na obu końcach lub w środku płytki PCB, aby zapewnić wsparcie i ochronę elementów obwodu, podczas gdy warstwy elastyczne znajdują się w obszarach złączy lub sekcjach wymagających zginania. Następnie pokażemy, jak zaprojektować elastyczną płytkę PCB.
Jak zaprojektować elastyczną płytkę PCB?
Projekt elastycznej płytki drukowanej opiera się na schemacie obwodu, a jego celem jest osiągnięcie pożądanej funkcjonalności, zgodnie z wizją projektanta. Główne etapy procesu projektowania koncentrują się wokół projektowania układu, uwzględniając wiele czynników, aby zapewnić efektywność i niezawodność projektu. Poniżej znajduje się szczegółowe wyjaśnienie procesu projektowania elastycznej płytki drukowanej. Cele projektowania układu: Projektowanie układu elastycznej płytki drukowanej ma na celu przełożenie schematu obwodu na rzeczywisty układ płytki drukowanej, który spełnia wymagania funkcjonalne projektanta obwodu. Dzięki prawidłowemu rozmieszczeniu i połączeniom zapewnia poprawną łączność i transmisję sygnału między komponentami obwodu. Układ połączeń zewnętrznych: Podczas projektowania układu należy uwzględnić układ połączeń zewnętrznych, w tym interfejsów wejściowych/wyjściowych, połączeń zasilania, interfejsów komunikacyjnych itp. Pozycje i sposób prowadzenia tych zewnętrznych punktów połączeń powinny ułatwiać łączność z innymi systemami lub urządzeniami. Optymalizacja układu komponentów wewnętrznych: W projektowaniu elastycznej płytki drukowanej optymalizacja układu wewnętrznych komponentów elektronicznych ma kluczowe znaczenie. Ułożenie komponentów w taki sposób, aby zminimalizować rozmiar i złożoność obwodu, maksymalizuje niezawodność i wydajność obwodu. Optymalizacja ścieżek metalowych i układu przelotek: Projektowanie elastycznych płytek drukowanych obejmuje również optymalizację układu ścieżek metalowych i przelotek. Ścieżki ścieżek metalowych powinny być zoptymalizowane, aby zapewnić jakość i niezawodność transmisji sygnału. Rozmieszczenie i układ przelotek muszą uwzględniać połączenia między warstwami obwodu, zapewniając ich niezawodność i wydajność. Ochrona elektromagnetyczna: Projektując elastyczne płytki drukowane, należy podjąć odpowiednie środki ochrony elektromagnetycznej, aby zminimalizować wpływ zewnętrznych zakłóceń elektromagnetycznych na obwód. Obejmuje to prawidłowe rozmieszczenie uziemienia, zastosowanie warstw ekranujących i płaszczyzn uziemienia w celu zmniejszenia promieniowania elektromagnetycznego i wrażliwości. Rozważania nad rozpraszaniem ciepła: Projektując elastyczne płytki drukowane, należy uwzględnić kwestie rozpraszania ciepła. Prawidłowe zaprojektowanie i rozmieszczenie obszarów rozpraszania ciepła zapewnia efektywne odprowadzanie ciepła podczas pracy z dużą mocą, zapobiegając awariom obwodu spowodowanym przegrzaniem. Zastosowanie narzędzi CAD: W przypadku złożonych projektów elastycznych płytek drukowanych powszechnie stosuje się narzędzia projektowania wspomaganego komputerowo (CAD), które wspomagają ten proces. Narzędzia te zapewniają różnorodne funkcje, takie jak projektowanie układu, planowanie trasowania i analiza integralności sygnału, zwiększając dokładność i wydajność projektu. Dzięki starannemu projektowi elastycznej płytki drukowanej można zoptymalizować wydajność układu, obniżyć koszty produkcji oraz zapewnić niezawodność układu i odprowadzanie ciepła. Proces projektowania musi uwzględniać takie czynniki, jak wymagania funkcjonalne, optymalizacja układu, integralność sygnału, ochrona elektromagnetyczna.i rozpraszanie ciepła, co zapewnia niezawodność i stabilność konstrukcji.Zastosowania Flex PCB
Unikalne właściwości elastycznych płytek PCB sprawiły, że są one szeroko stosowane w różnych branżach i obszarach zastosowań. Oto kilka kluczowych obszarów zastosowań elastycznych płytek PCB: Technologia noszona: Elastyczne płytki PCB (Printed Circuit Boards) odgrywają kluczową rolę w technologii noszonej. Dzięki swojej lekkości i elastyczności, elastyczne płytki PCB idealnie dopasowują się do krzywizn ciała, zapewniając jednocześnie niezbędne połączenia obwodów i funkcjonalność. Przykładami są smartwatche, urządzenia do monitorowania stanu zdrowia i inteligentne urządzenia noszone. Elektronika samochodowa: Elastyczne płytki PCB odgrywają coraz ważniejszą rolę w elektronice samochodowej. Ze względu na ograniczoną przestrzeń i liczne krzywizny w samochodach, elastyczne płytki PCB pozwalają na efektywne wykorzystanie przestrzeni, spełniając jednocześnie złożone wymagania dotyczące połączeń obwodów. Odgrywają one kluczową rolę w samochodowych systemach nawigacyjnych, samochodowych systemach rozrywki, jednostkach sterujących nadwozia i deskach rozdzielczych. Urządzenia medyczne: Elastyczne płytki PCB znajdują szerokie zastosowanie w branży urządzeń medycznych. Elastyczność tych płytek PCB pozwala im dostosowywać się do złożonych kształtów sprzętu medycznego, zapewniając jednocześnie stabilne i niezawodne połączenia obwodów. Są one stosowane między innymi w urządzeniach do obrazowania medycznego, rozrusznikach serca, wszczepialnych czujnikach i urządzeniach do biomonitoringu. Lotnictwo i kosmonautyka: Zastosowanie elastycznych płytek PCB w przemyśle lotniczym i kosmicznym stale rośnie. Zastosowania lotnicze i kosmiczne wymagają rygorystycznych wymagań dotyczących masy i przestrzeni, a ich lekkość i elastyczność sprawiają, że stanowią idealny wybór. Znajdują one zastosowanie w systemach sterowania lotem, sprzęcie komunikacji satelitarnej, instrumentach lotniczych i wewnętrznych obwodach statków kosmicznych. Inne branże: Oprócz sektorów, elastyczne płytki PCB są wykorzystywane również w wielu innych dziedzinach. Na przykład, znajdują zastosowanie w produktach elektroniki użytkowej, takich jak tablety, smartfony, składane ekrany i elastyczne wyświetlacze. Ponadto odgrywają ważną rolę w automatyce przemysłowej, wojsku i obronności, urządzeniach komunikacyjnych oraz Internecie Rzeczy (IoT). Ogólnie rzecz biorąc, zakres zastosowań elastycznych płytek PCB jest szeroki, obejmując każdą branżę wymagającą elastycznych połączeń obwodów i miniaturyzacji konstrukcji. Nie tylko spełniają one wymagania nowoczesnych urządzeń elektronicznych w zakresie elastyczności i niezawodności, ale także oferują więcej możliwości innowacyjnych projektów produktów. Dzięki ciągłemu postępowi technologicznemu, obszary zastosowań elastycznych płytek PCB będą się nadal rozszerzać i dywersyfikować.Przyszłe trendy w zakresie elastycznych płytek PCB
Flex PCB, jako innowacyjna technologia elektroniczna, stale ewoluuje i rozwija się. Poniżej przedstawiono kilka przyszłych trendów w zakresie Flex PCB, które dają wgląd w jej potencjalne kierunki rozwoju. Wraz z postępem w materiałoznawstwie i nanotechnologii, możemy spodziewać się pojawienia się nowych materiałów o specjalnych właściwościach i możliwościach adaptacji do produkcji Flex PCB. Materiały te mogą obejmować materiały składane, samonaprawiające się, o wysokiej przewodności cieplnej i wysokiej wytrzymałości, co poprawi wydajność i niezawodność Flex PCB. Jedną z kluczowych cech Flex PCB jest możliwość gięcia i składania. W przyszłości, wraz z dalszym rozwojem technologii składanych, możemy spodziewać się szerszych zastosowań Flex PCB w takich obszarach jak składane urządzenia elektroniczne i urządzenia noszone. Doprowadzi to do powstania bardziej elastycznych, przenośnych i wielofunkcyjnych produktów elektronicznych. Wraz z szybkim rozwojem Internetu Rzeczy (IoT) i urządzeń inteligentnych, rośnie również zapotrzebowanie na Flex PCB. Przyszłe Flex PCB będą koncentrować się bardziej na zwiększaniu inteligencji i integracji, aby sprostać wymaganiom złożonych i wysoce zintegrowanych systemów elektronicznych. Obejmuje to integrację czujników, anten RF, systemów pozyskiwania energii i elastycznych wyświetlaczy. Przyszłe elastyczne płytki PCB będą nadal ewoluować w kierunku mniejszych i cieńszych formatów. W miarę jak urządzenia elektroniczne zmierzają w kierunku miniaturyzacji i mikroskali, elastyczne płytki PCB odegrają kluczową rolę w umożliwieniu komponentom elektronicznym dostosowania się do mniejszych przestrzeni i wymagań wymiarowych. Będzie to napędzać innowacje i postęp technologiczny w zakresie elastycznych płytek PCB. Świadomość ekologiczna i zrównoważony rozwój zyskują coraz większą uwagę. Produkcja przyszłych elastycznych płytek PCB będzie kłaść nacisk na przyjazność dla środowiska i zrównoważony rozwój. Obejmuje to stosowanie ekologicznych materiałów, wdrażanie energooszczędnych procesów produkcyjnych oraz promowanie stosowania modeli gospodarki o obiegu zamkniętym. Podsumowując, przyszłe trendy w zakresie elastycznych płytek PCB będą prezentować więcej innowacji i przełomów w zakresie postępu materiałowego, technologii składanych, inteligencji, miniaturyzacji i zrównoważonego rozwoju. Zapewni to większą elastyczność, niezawodność i wydajność projektów urządzeń elektronicznych, napędzając rozwój technologiczny i innowacje w różnych branżach.
Dzięki temu wpisowi na blogu nauczyliśmy się ważnej lekcji. Mamy nadzieję, że ten wpis był dla Państwa pomocny i dostarczył kompleksowego zrozumienia oraz inspiracji w zakresie elastycznych płytek PCB. Dziękujemy za lekturę! W razie pytań lub uwag prosimy o kontakt . Życzymy sukcesów w świecie elastycznych płytek PCB!
