Płytka PCB (Printed Circuit Board) to niezbędny, kluczowy element nowoczesnych urządzeń elektronicznych. Niezależnie od tego, czy chodzi o małe urządzenie elektroniczne, czy duży sprzęt przemysłowy, wysokiej jakości i niezawodne płytki PCB są niezbędne do zapewnienia wydajności i niezawodności urządzenia. W tym artykule przedstawimy kilka skutecznych wskazówek i technik dla entuzjastów branży PCB, które pomogą im opanować sztukę projektowania i produkcji płytek drukowanych.Krok 1: Zrozumienie zasad projektowania płytek drukowanych
Przed rozpoczęciem projektowania płytki drukowanej (PCB) kluczowe jest dogłębne zrozumienie zasad, na których się opiera. Znajomość podstaw elektrotechniki, transmisji sygnałów, kontroli zakłóceń i kompatybilności elektromagnetycznej może pomóc projektantom uniknąć potencjalnych problemów i poprawić jakość projektu. Oto kilka ważnych pojęć i zasad dotyczących podstaw elektrotechniki, transmisji sygnałów, kontroli zakłóceń i kompatybilności elektromagnetycznej. Zasady elektrotechniki: Napięcie: Reprezentuje różnicę potencjałów i służy jako siła napędowa przepływu ładunku w obwodzie. Prąd: Odnosi się do prędkości, z jaką ładunek przepływa przez przewodnik, reprezentując przepływ ładunku w obwodzie. Rezystancja: Określa stopień, w jakim przepływ prądu jest hamowany, mierzony w omach. Pojemność: Zdolność do magazynowania ładunków, powodująca ich rozdzielenie między dwoma przewodnikami. Indukcyjność: Reakcja przewodnika na zmiany prądu, generująca pole magnetyczne. Transmisja sygnału: Linia transmisyjna: Przewód lub kabel używany do przesyłania sygnałów w obwodzie. Szerokość pasma: Zakres częstotliwości, jaki może przesyłać linia transmisyjna. Sygnał zegarowy: Sygnał używany do synchronizacji i pomiaru czasu różnych komponentów w urządzeniach elektronicznych. Komunikacja szeregowa: Metoda komunikacji, która przesyła dane bit po bicie. Komunikacja równoległa: Metoda komunikacji, która przesyła jednocześnie wiele bitów. Kontrola szumów: Interferencja sygnału: Zakłócenia elektromagnetyczne z innych urządzeń lub obwodów elektronicznych, które wpływają na jakość sygnału. Pętle uziemienia: Szum spowodowany różnicami potencjałów w uziemieniu między różnymi miejscami. Tłumienie szumów: Redukcja zakłóceń szumów za pomocą metod takich jak filtry, ekranowanie i kondensatory odsprzęgające. Sygnał różnicowy: Redukcja zakłóceń szumów poprzez łączenie sygnału z jego sygnałem odwróconym. Kompatybilność elektromagnetyczna: Promieniowanie elektromagnetyczne: Fale elektromagnetyczne generowane przez urządzenia elektroniczne, które mogą zakłócać inne urządzenia. Ekranowanie: Zastosowanie metalowych obudów lub warstw w celu blokowania i izolowania promieniowania elektromagnetycznego i zakłóceń. Projekt uziemienia: Prawidłowe planowanie i podłączanie uziemienia urządzenia w celu redukcji zakłóceń elektromagnetycznych i pętli uziemienia. Dogłębne zrozumienie tych koncepcji pomoże Ci rozwiązać problemy i lepiej zoptymalizować Twoje projekty podczas projektowania i produkcji PCB.Krok 2: Wybór odpowiedniego narzędzia do projektowania płytek drukowanych
Wybór odpowiedniego narzędzia do projektowania płytek drukowanych (PCB) jest jednym z kluczowych czynników sukcesu. Na rynku dostępnych jest wiele zaawansowanych programów do projektowania płytek drukowanych, takich jak Altium Designer, Eagle i KiCad. Wybierając narzędzie dopasowane do swoich potrzeb, projektanci mogą sprawnie realizować swoje projekty. Oto kilka zalet i wad programów do projektowania płytek drukowanych, takich jak Altium Designer , Eagle i KiCad .

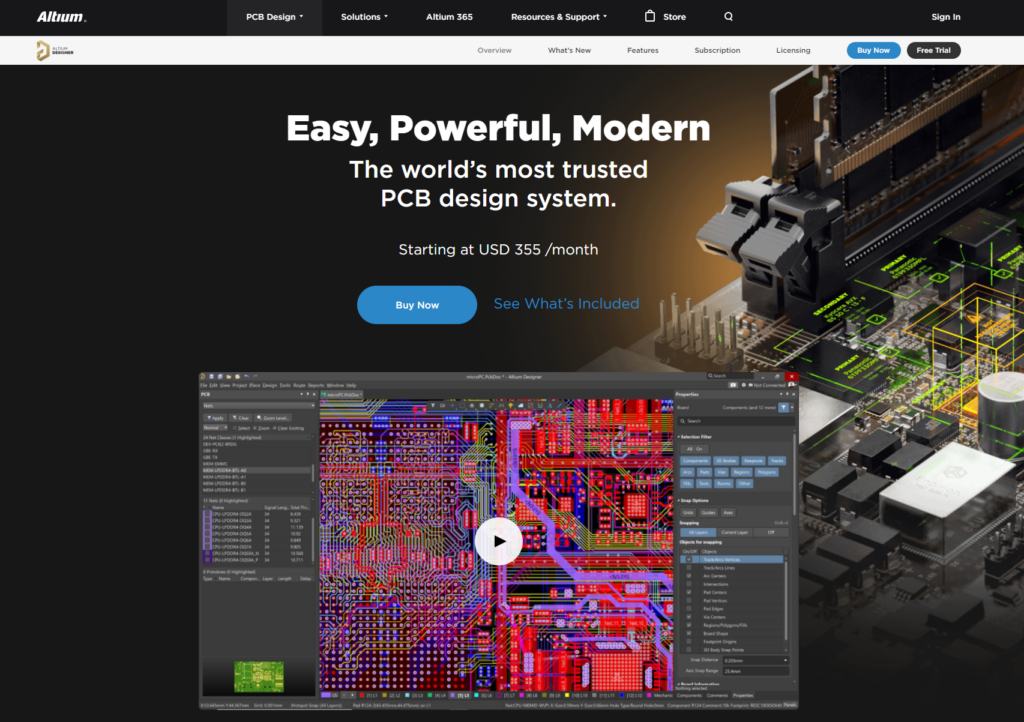

Zalety Altium Designer: Zaawansowane funkcje i kompleksowe środowisko projektowe odpowiednie do złożonych projektów PCB. Bogata biblioteka i baza komponentów ułatwiająca pracę projektantom. Zaawansowane funkcje układu i trasowania, które efektywnie obsługują złożone projekty obwodów. Obsługa wielu formatów plików i zintegrowanych systemów kontroli wersji ułatwia współpracę zespołową. Oferuje kompleksowe narzędzia do symulacji i walidacji, które wspomagają weryfikację projektu i rozwiązywanie problemów. Wady Altium Designer: Wysoki koszt, który może być nieosiągalny dla indywidualnych projektantów lub małych zespołów. Wymagana jest duża krzywa uczenia się, a zaznajomienie się z oprogramowaniem i jego opanowanie zajmuje trochę czasu. Realizacja dużych projektów może wymagać wyższych parametrów komputera i zasobów.

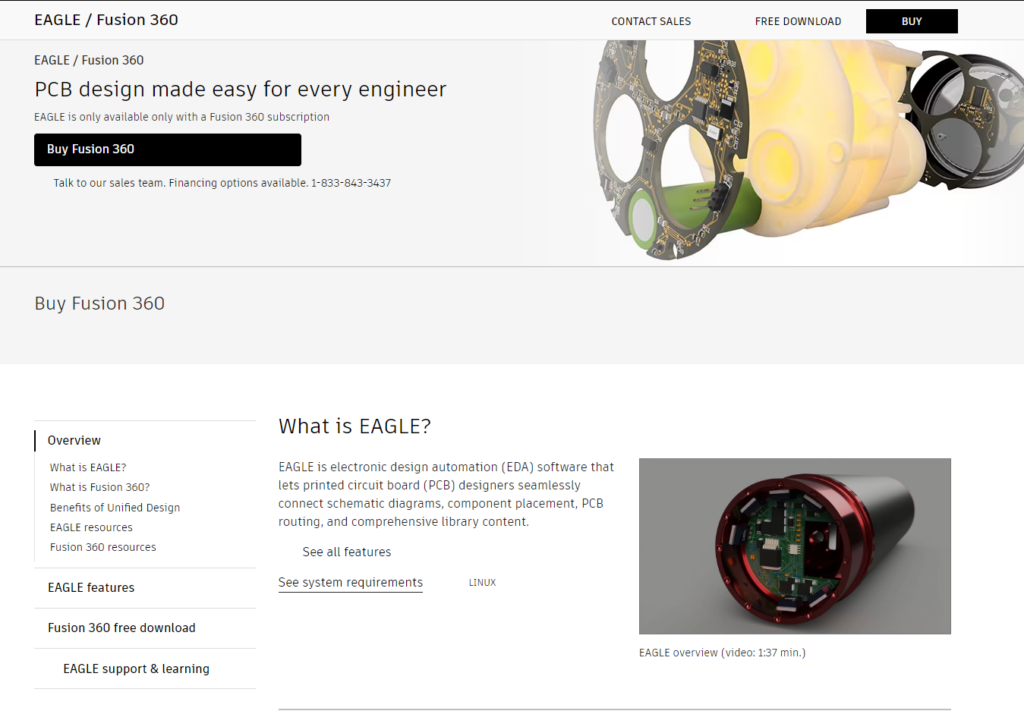

Zalety programu Eagle: Przyjazny dla użytkownika interfejs, łatwy w nauce i obsłudze. Dostępna jest darmowa wersja odpowiednia dla indywidualnych projektantów lub małych projektów. Aktywna społeczność użytkowników i rozbudowane wsparcie zasobów. Dobre możliwości układu i trasowania, odpowiednie dla projektów PCB średniej wielkości. Wady programu Eagle: Ograniczona wydajność w przypadku złożonych i dużych projektów. Ograniczona funkcjonalność, brak niektórych zaawansowanych funkcji i narzędzi symulacyjnych. Zakup wersji płatnej może być wymagany w celu uzyskania zaawansowanych funkcji i rozszerzonej funkcjonalności.

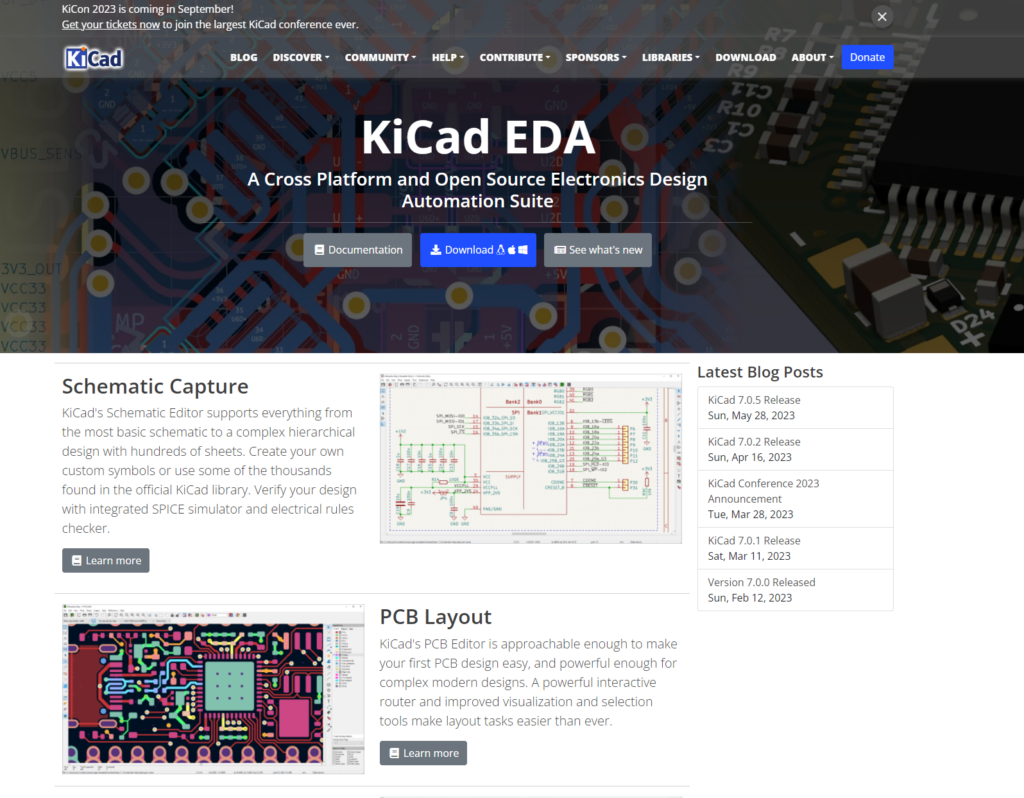

Zalety programu KiCad: Darmowy i open source, odpowiedni dla indywidualnych projektantów i małych zespołów. Oferuje stabilne funkcje układu i trasowania dla projektów PCB średniej wielkości. Aktywna społeczność użytkowników i rozbudowane wsparcie zasobów. Możliwość dostosowania i rozszerzenia funkcjonalności oprogramowania do indywidualnych potrzeb. Wady programu KiCad: Wymagający więcej czasu na naukę w porównaniu z innymi programami komercyjnymi. Niektóre zaawansowane funkcje i narzędzia symulacyjne mogą być niedostępne lub mniej wydajne w porównaniu z oprogramowaniem komercyjnym. Brak niektórych zaawansowanych funkcji, takich jak wizualizacja 3D.
Krok 3: Staranne rozmieszczenie i prowadzenie przewodów w projektowaniu płytki drukowanej
Prawidłowe rozmieszczenie i trasowanie przewodów może zminimalizować zakłócenia i szumy sygnału, jednocześnie poprawiając wydajność i stabilność obwodu. Podczas projektowania układu projektanci powinni rozsądnie rozmieszczać komponenty, zwracać uwagę na przebieg sygnałów i linii zasilających oraz planować płaszczyznę uziemienia. Podczas trasowania należy stosować odpowiednie szerokości i odstępy ścieżek, aby uniknąć zakłóceń krzyżowych i zoptymalizować integralność sygnału. Poniżej przedstawiono kilka praktycznych przykładów i technik minimalizacji zakłóceń i szumów sygnału oraz poprawy wydajności i stabilności obwodu podczas projektowania i trasowania płytek PCB. Oddzielanie sygnałów analogowych i cyfrowych: Oddzielanie sygnałów analogowych od cyfrowych w celu uniknięcia wzajemnych zakłóceń. Sygnały analogowe są zazwyczaj bardziej wrażliwe i powinny być w jak największym stopniu izolowane od sygnałów cyfrowych. Planowanie płaszczyzny uziemienia: Prawidłowe planowanie płaszczyzny uziemienia redukuje zakłócenia i zakłócenia na ścieżce powrotnej do masy. Należy zapewnić wystarczającą powierzchnię płaszczyzny uziemienia i dobre połączenia z pinami uziemienia odpowiednich komponentów. Zarządzanie sygnałami o dużej prędkości: W przypadku linii sygnałowych o dużej prędkości należy stosować techniki takie jak pary różnicowe, dopasowanie impedancji i dopasowanie długości sygnału, aby zachować integralność sygnału. Techniki te mogą zmniejszyć zniekształcenia sygnału i przesłuchy, poprawiając jego jakość. Oddzielne linie zasilające i sygnałowe: Oddziel układ linii zasilających i sygnałowych, aby zminimalizować wpływ zakłóceń zasilania na sygnały. Unikaj równoległego prowadzenia linii zasilających i sygnałowych i utrzymuj je jak najdalej od siebie. Unikaj zakłóceń krzyżowych: Podczas prowadzenia przewodów unikaj krzyżowania się linii sygnałowych. Zakłócenia krzyżowe mogą powodować przesłuchy i zakłócenia elektromagnetyczne, co prowadzi do pogorszenia jakości sygnału. Aby uniknąć zakłóceń krzyżowych, stosuj routing międzywarstwowy lub przelotki do połączeń międzywarstwowych. Strategia alokacji pinów: Rozsądnie rozmieszczaj piny, aby ścieżki sygnałowe między odpowiednimi komponentami były jak najkrótsze i najprostsze. Pomaga to zmniejszyć opóźnienie transmisji sygnału, straty i przesłuchy obwodów. Kontrola impedancji: Kontroluj impedancję linii sygnałowych, aby dopasować impedancję charakterystyczną sterowników i odbiorników zgodnie z wymaganiami projektowymi. Niedopasowanie impedancji może prowadzić do odbić sygnału i problemów z integralnością. Układ pinów uziemienia: W przypadku wrażliwych obwodów analogowych staraj się koncentrować piny uziemienia razem, aby utworzyć dobre punkty uziemienia, redukując zakłócenia na drodze powrotnej do masy. Ekranowanie elektromagnetyczne: W przypadku obwodów lub modułów wrażliwych na zakłócenia można zastosować techniki ekranowania elektromagnetycznego, takie jak stosowanie osłon ekranowych, ekranowanie międzywarstwowe i izolacja płaszczyzny uziemienia, aby zmniejszyć wpływ zakłóceń zewnętrznych. Sprzęganie i skręcanie: W przypadku sygnałów wymagających sprzężenia, takich jak sygnały zegarowe i odpowiadające im linie uziemienia, należy je skręcić, aby zminimalizować zakłócenia i przesłuchy.
Krok 4: Weź pod uwagę zarządzanie termiczne
Zarządzanie temperaturą jest kluczowym czynnikiem, który należy wziąć pod uwagę w przypadku projektów płytek drukowanych dużej mocy lub dużych układów. Prawidłowe rozmieszczenie radiatorów, wentylatorów chłodzących lub radiatorów jest niezbędne, aby zapewnić utrzymanie temperatury obwodu w dopuszczalnych granicach. Dodatkowo, dobór odpowiednich materiałów termicznych i technik, takich jak radiatory, podkładki termiczne i pasta termoprzewodząca, może zwiększyć efektywność odprowadzania ciepła. Jeśli chodzi o zarządzanie temperaturą w urządzeniach elektronicznych lub płytkach drukowanych, radiatory, podkładki termiczne i pasta termoprzewodząca to powszechne rozwiązania. Każdy z nich działa w oparciu o inną zasadę, a poniżej znajduje się wyjaśnienie każdego z nich. Radiator to metalowy element o wysokiej przewodności cieplnej, zazwyczaj wykonany z aluminium lub miedzi. Jego zasada działania polega na zwiększeniu powierzchni i zapewnieniu większej powierzchni rozpraszającej, co przyspiesza przenoszenie i rozpraszanie ciepła. Radiator styka się z elementem wymagającym chłodzenia, takim jak procesor lub wzmacniacz mocy, i przenosi ciepło z powierzchni elementu do radiatora poprzez przewodzenie cieplne. Ciepło jest następnie rozpraszane do otaczającego powietrza poprzez większą powierzchnię żeber radiatora. Projektowanie radiatora zazwyczaj koncentruje się na maksymalizacji powierzchni, poprawie efektywności rozpraszania ciepła i usprawnieniu konwekcji powietrza, co dodatkowo zwiększa efektywność chłodzenia. Podkładka termiczna to miękki materiał, zazwyczaj wykonany z żelu silikonowego lub gumy, o dobrej przewodności cieplnej. Jej zasada działania polega na wypełnieniu szczeliny między źródłem ciepła a radiatorem w celu poprawy efektywności przewodzenia ciepła. Podkładki termiczne można umieszczać między elementami elektronicznymi (takimi jak układy scalone lub moduły zasilania) a radiatorami. Charakteryzują się one pewną ściśliwością, co pozwala im wypełniać nieregularne szczeliny i zapewniać lepszą ścieżkę przewodzenia ciepła. Przewodność cieplna podkładki termicznej wspomaga szybkie przenoszenie ciepła ze źródła ciepła do radiatora, zapewniając tym samym efektywne zarządzanie temperaturą. Pasta termiczna to związek o wysokiej przewodności cieplnej, zazwyczaj wykonany ze smaru silikonowego lub tlenków metali. Jej zasada działania polega na wypełnieniu niewielkich szczelin między powierzchnią elementów elektronicznych a radiatorem, poprawiając w ten sposób efektywność przewodzenia ciepła. Głównym zadaniem pasty termicznej jest wypełnienie drobnych nierówności i szczelin powierzchniowych, zmniejszając opór cieplny na styku termicznym i poprawiając efektywność przewodzenia ciepła. Nałożenie odpowiedniej ilości pasty termoprzewodzącej pozwala uzyskać lepszy kontakt termiczny, usprawniając przewodzenie ciepła ze źródła ciepła do radiatora. Te rozwiązania w zakresie zarządzania temperaturą odgrywają kluczową rolę w urządzeniach elektronicznych, pomagając efektywnie przenosić ciepło ze źródła ciepła do radiatora i zapewniając utrzymanie temperatury urządzenia w bezpiecznym zakresie.Krok 5: Wybór odpowiednich materiałów i producentów
Wybór wysokiej jakości materiałów PCB i sprawdzonych producentów ma kluczowe znaczenie dla zapewnienia wydajności i niezawodności płytki PCB. Materiały premium zapewniają lepszą transmisję sygnału i wytrzymałość mechaniczną, a rzetelni producenci gwarantują wysoką jakość procesów produkcyjnych i terminową dostawę. Oto kilka znanych marek materiałów PCB. Isola jest wiodącym światowym producentem wysokowydajnych materiałów izolacyjnych, oferującym szeroką gamę rozwiązań materiałowych dla PCB. Rogers Corporation specjalizuje się w materiałach o wysokiej wydajności, dostarczając innowacyjne materiały PCB, takie jak serie RO4000, RO3000 i RT/duroid dla przemysłu elektronicznego.
Panasonic to znany producent urządzeń elektronicznych, który oferuje również szeroką gamę materiałów PCB, w tym wysokiej jakości folie miedziane i podłoża poliimidowe.
Shengyi Technology to jeden z wiodących producentów materiałów PCB w Chinach, oferujący szeroką gamę folii miedzianych, folii impregnowanych i materiałów podłożowych.
ITEQ jest wiodącym globalnym dostawcą wysokowydajnych materiałów podłożowych, w tym płyt z włókna szklanego, płyt poliimidowych i materiałów wielowarstwowych. Grupa Ventec International oferuje innowacyjne rozwiązania materiałowe dla PCB, w tym materiały o wysokiej prędkości i częstotliwości, materiały do zarządzania temperaturą oraz materiały przyjazne dla środowiska. TUC to dostawca specjalizujący się w sztywnych i elastycznych materiałach PCB, a jego produkty są szeroko stosowane w przemyśle motoryzacyjnym, komunikacyjnym i elektronice użytkowej.
Krok 6: Przeprowadź rygorystyczne testy i walidację
Przeprowadzenie rygorystycznych testów i walidacji jest niezbędnym krokiem przed rozpoczęciem masowej produkcji płytki PCB. Dzięki zastosowaniu różnych metod testowania, takich jak testy funkcjonalne, integralności sygnału i niezawodności, można zapewnić, że wydajność płytki PCB spełni oczekiwania, a potencjalne problemy zostaną zidentyfikowane i rozwiązane. Testy funkcjonalne, integralności sygnału i niezawodności to ważne metody testowania w projektowaniu i produkcji płytek PCB, które pomagają zapewnić wydajność i niezawodność płytki. Poniżej przedstawiono kilka typowych metod i kroków tych testów. Testowanie funkcjonalne ma na celu sprawdzenie, czy obwody i komponenty na płytce PCB działają zgodnie z oczekiwaniami. Testy te można przeprowadzić, wykonując następujące kroki: Przygotowanie planu testów: Określ funkcje do przetestowania i oczekiwane wyniki. Napisanie skryptów testowych: Przygotuj skrypty testowe lub przypadki testowe w oparciu o plan testów. Konfiguracja sprzętu testowego: Zdobądź niezbędny sprzęt i narzędzia testowe, takie jak oscyloskopy, multimetry itp. Podłączenie sprzętu testowego: Podłącz sprzęt testowy do odpowiednich interfejsów lub pinów na płytce PCB. Wykonanie testów: Postępuj zgodnie ze skryptami testowymi krok po kroku i zapisz wyniki testów. Analiza wyników: Analiza wyników testów w celu potwierdzenia, czy funkcjonalność działa prawidłowo. Rozwiązywanie problemów: Jeśli podczas testowania zostaną zidentyfikowane jakiekolwiek problemy, należy je zlokalizować i usunąć, a następnie ponownie przeprowadzić test. Testowanie integralności sygnału służy do zapewnienia, że sygnały nie są zakłócane przez szumy, zniekształcenia ani zakłócenia podczas transmisji na płytce PCB. Poniżej przedstawiono ogólne kroki przeprowadzania testu integralności sygnału. Projektowanie płytki testowej integralności sygnału: Utworzenie dedykowanej płytki lub obwodu do testowania integralności sygnału. Zdefiniowanie punktów testowych: Wybór ścieżek sygnałowych i punktów testowych do przetestowania. Dodanie sond sygnałowych: Podłączenie sond sygnałowych do punktów testowych w celu monitorowania kształtu fali sygnałów. Zastosowanie sygnałów: Wstrzyknięcie odpowiednich sygnałów do punktów testowych. Obserwacja przebiegów sygnałów: Wykorzystanie urządzeń takich jak oscyloskopy lub analizatory logiczne do obserwacji przebiegu, szumów i synchronizacji sygnałów. Analiza wyników: Ocena integralności sygnału poprzez porównanie oczekiwanych przebiegów sygnałów z obserwowanymi przebiegami. Optymalizacja projektu: W przypadku wykrycia jakichkolwiek problemów z integralnością sygnału, należy dostosować projekt płytki PCB, na przykład poprzez zmianę trasowania, dodanie rezystorów końcowych lub zastosowanie ekranowania. Testy niezawodności mają na celu ocenę wydajności i niezawodności płytki PCB podczas długotrwałej eksploatacji. Oto kilka popularnych metod przeprowadzania testów niezawodności. Testowanie cykli temperaturowych: Umieść płytkę PCB w różnych temperaturach, takich jak wysokie i niskie, aby symulować ekstremalne warunki pracy. Testowanie wibracji: Podłącz płytkę PCB do stołu wibracyjnego i poddaj ją testom wibracji o różnych częstotliwościach i amplitudach, aby symulować drgania występujące podczas transportu lub eksploatacji. Testowanie wilgotności:Wystaw płytkę PCB na działanie środowiska o wysokiej wilgotności, aby sprawdzić jej odporność na wilgoć i zasymulować wilgotne warunki pracy. Elektryczne testy naprężeń termicznych: Oceń trwałość elementów elektronicznych i połączeń lutowanych płytki PCB poprzez zastosowanie prądu elektrycznego i przeprowadzenie testów cykli termicznych. Elektryczne testy wydajności: Wykonaj pomiary parametrów elektrycznych płytki PCB, takich jak rezystancja, pojemność, rezystancja izolacji itp., aby zweryfikować zgodność ze specyfikacją. Ocena niezawodności: Oceń niezawodność płytki PCB i zidentyfikuj potencjalne problemy w oparciu o wyniki testów i wymagania specyfikacji. Opanowanie sztuki projektowania i produkcji płytek drukowanych wymaga ciągłej nauki i praktyki. Zdobywając dogłębną wiedzę na temat zasad projektowania płytek drukowanych, dobierając odpowiednie narzędzia, starannie projektując i trasując, uwzględniając kwestie zarządzania temperaturą, wybierając odpowiednie materiały i producentów oraz przeprowadzając rygorystyczne testy i walidację, entuzjaści branży PCB mogą poprawić jakość projektu i zapewnić wydajność oraz niezawodność płytek PCB. Dzięki ciągłemu dążeniu do doskonałości, Ty również możesz stać się mistrzem w projektowaniu i produkcji płytek drukowanych!
Ulepsz swoją produkcję PCB ze SprintPCB. SprintPCB to wiodąca firma high-tech oferująca klientom na całym świecie najwyższej klasy usługi produkcji PCB. Dzięki naszemu bogatemu doświadczeniu branżowemu i ekonomicznym rozwiązaniom, możesz skupić się na kluczowych aspektach swojej działalności. Skontaktuj się z nami już teraz, aby poznać możliwości współpracy i zobaczyć, jak realizujesz swoje cele.
