HDI PCB: poprawa wydajności elektronicznej dzięki technologii połączeń o wysokiej gęstości

Płytki PCB o wysokiej gęstości połączeń (HDI) stanowią znaczący postęp w technologii płytek drukowanych, umożliwiając tworzenie bardziej kompaktowych, wydajnych i niezawodnych urządzeń elektronicznych. Wraz ze wzrostem zapotrzebowania na miniaturyzację i wysokowydajną elektronikę, płytki HDI stały się niezbędne w różnych branżach, w tym w elektronice użytkowej, motoryzacji, urządzeniach medycznych i lotnictwie. W tym artykule omówiono zawiłości technologii HDI PCB , jej zalety, procesy produkcyjne oraz to, dlaczego SprintPCB jest idealnym partnerem w zakresie rozwiązań HDI PCB.

Zrozumienie technologii HDI PCB

Płytki drukowane HDI charakteryzują się większą gęstością okablowania na jednostkę powierzchni w porównaniu z tradycyjnymi płytkami PCB. Wykorzystują mikroprzelotki, przelotki ślepe i zakopane oraz cienkie linie i odstępy, aby zapewnić doskonałą wydajność elektryczną i elastyczność projektowania. Technologia ta pozwala na integrację większej liczby komponentów na mniejszej powierzchni, co przekłada się na lżejsze i bardziej kompaktowe urządzenia elektroniczne.

Zalety płytek PCB HDI

Płytki PCB HDI oferują wiele korzyści w porównaniu z konwencjonalnymi płytkami PCB:

• Miniaturyzacja: Zastosowanie mikrootworów i cienkich linii umożliwia projektowanie mniejszych i cieńszych płytek, co jest niezbędne w nowoczesnych, kompaktowych urządzeniach.

• Lepsze parametry elektryczne: Krótsze ścieżki sygnałowe zmniejszają straty sygnału i poprawiają jego integralność, co ma kluczowe znaczenie w przypadku zastosowań wymagających dużej prędkości.

• Zwiększona niezawodność: Mniejsza liczba połączeń i warstw minimalizuje potencjalne punkty awarii, co przekłada się na zwiększoną ogólną niezawodność.

• Elastyczność projektowania: technologia HDI obsługuje złożone projekty o większej gęstości komponentów, umożliwiając realizację większej funkcjonalności w ograniczonej przestrzeni.

• Oszczędność: Pomimo zaawansowanej technologii, płytki PCB HDI mogą obniżyć całkowity koszt systemu, minimalizując potrzebę stosowania dodatkowych komponentów i połączeń.

Proces produkcji płytek PCB HDI

Produkcja płytek PCB HDI obejmuje kilka specjalistycznych procesów:

• Wiercenie laserowe. Precyzyjne wiercenie laserowe służy do formowania mikrootworów – zazwyczaj o średnicy poniżej 0,1 mm – które umożliwiają kompaktowe połączenia międzywarstwowe. Proces ten ma kluczowe znaczenie dla uzyskania wysokiej gęstości detali wymaganej w projektach HDI.
• Przelotki ślepe i zakopane Przelotki ślepe łączą warstwy zewnętrzne z jedną lub kilkoma warstwami wewnętrznymi, natomiast przelotki zakopane łączą tylko warstwy wewnętrzne. Te typy przelotek są niezbędne w wielowarstwowych strukturach HDI, umożliwiając przesyłanie sygnału bez zajmowania cennej powierzchni. Złożone układy warstw, takie jak 1+N+1 lub 2+N+2, powstają w wyniku wieloetapowego laminowania.
• Płytki PCB HDI z laminowaniem sekwencyjnym są budowane warstwa po warstwie metodą laminowania sekwencyjnego. Każdy cykl obejmuje wzorowanie, formowanie przelotek (wiercenie laserowe) i prasowanie, co pozwala na uzyskanie dużej gęstości obwodów i wielowarstwowych struktur połączeń.
• Wypełnianie przelotek. Mikroprzelotki i struktury przelotek w padach są wypełniane żywicą przewodzącą lub nieprzewodzącą, aby zapobiec powstawaniu pustych przestrzeni, zapewnić wytrzymałość mechaniczną i stworzyć płaską powierzchnię do montażu komponentów. Ten etap jest szczególnie ważny w przypadku układów BGA i elementów SMT o wysokiej gęstości.
• Laserowe naświetlanie bezpośrednie (LDI) Zamiast tradycyjnego naświetlania na kliszy, technologia LDI wykorzystuje laser do bezpośredniego naświetlania wzorów obwodów na fotorezyście. Poprawia to rozdzielczość obrazu, poprawia dokładność wyrównania i wspiera cienkie linie charakterystyczne dla płytek PCB HDI.
• Precyzyjne trawienie. Ścieżki i odstępy między płytkami PCB HDI mają często mniej niż 75 μm (3 mil). Ściśle kontrolowane procesy trawienia zapewniają dokładność wymiarową, ostrość krawędzi i jednolitość na całej płytce.

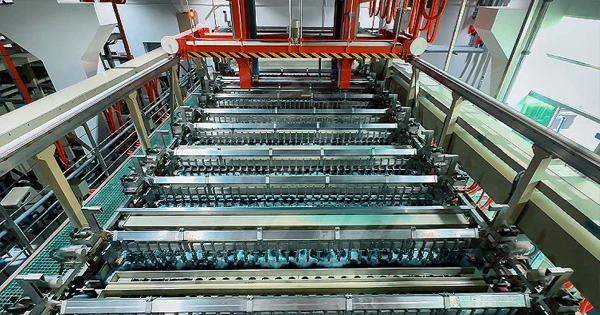

• Miedziowanie Po wywierceniu otworów, przewodząca miedź jest osadzana wewnątrz mikrootworów poprzez galwanizację, aby zapewnić niezawodne połączenia elektryczne między warstwami. Jednolita grubość powłoki ma kluczowe znaczenie dla integralności sygnału i wytrzymałości mechanicznej.

• Kontrola impedancji. Ścisła kontrola geometrii ścieżek, materiałów dielektrycznych i odstępów zapewnia spójną impedancję na szybkich ścieżkach sygnałowych. Jest to niezbędne w aplikacjach wymagających integralności sygnału, takich jak 5G, radary samochodowe i komputery wysokoczęstotliwościowe.
• Wykończenie powierzchni , takie jak ENIG (bezprądowe niklowanie zanurzeniowe w złocie), jest stosowane w celu zwiększenia lutowalności, odporności na utlenianie i zapewnienia długotrwałej wydajności. Wykończenie powierzchni wspomaga również montaż komponentów o małej gęstości.



Zastosowania płytek PCB HDI

Płytki PCB HDI są integralną częścią różnych aplikacji o wysokiej wydajności:

• Elektronika użytkowa: Smartfony, tablety i urządzenia przenośne wykorzystują płytki PCB HDI ze względu na ich kompaktowe rozmiary i wysoką funkcjonalność.
• Systemy motoryzacyjne: Zaawansowane systemy wspomagania kierowcy (ADAS) i systemy informacyjno-rozrywkowe wykorzystują płytki drukowane HDI, aby zapewnić niezawodną pracę w kompaktowych wymiarach.
• Urządzenia medyczne: Przenośny sprzęt medyczny korzysta z miniaturyzacji i niezawodności płytek PCB HDI.
• Lotnictwo i obronność: płytki PCB HDI spełniają rygorystyczne wymagania dotyczące niezawodności i wydajności w zastosowaniach lotniczych i wojskowych.

Dlaczego warto wybrać SprintPCB w zakresie rozwiązań HDI PCB?

SprintPCB wyróżnia się jako wiodący producent płytek PCB HDI, oferujący kompleksowe rozwiązania dostosowane do Twoich konkretnych potrzeb:

• Zaawansowana technologia: Wykorzystując najnowocześniejszy sprzęt, SprintPCB osiąga mikroprzelotki o średnicy zaledwie 0,1 mm, co gwarantuje wysoką gęstość połączeń.
• Gwarancja jakości: Zgodność z międzynarodowymi normami, takimi jak ISO 9001 i IATF16949, gwarantuje najwyższą jakość produktów.
• Ekspertyza: Zespół doświadczonych inżynierów zapewnia wsparcie projektowe i doradztwo techniczne w trakcie całego projektu.
• Personalizacja: SprintPCB oferuje elastyczne opcje produkcji, które spełniają różne wymagania projektowe i wielkości produkcji.
• Globalny zasięg: SprintPCB obsługuje klientów na całym świecie, gwarantując terminową dostawę i szybką obsługę klienta.

Wniosek

Technologia HDI PCB odgrywa kluczową rolę w rozwoju nowoczesnej elektroniki, oferując niezrównane korzyści w zakresie miniaturyzacji, wydajności i niezawodności. Współpraca z doświadczonym producentem, takim jak SprintPCB, gwarantuje, że Twoje produkty wykorzystają pełen potencjał technologii HDI. Niezależnie od tego, czy opracowujesz najnowocześniejszą elektronikę użytkową, czy krytyczne systemy lotnicze i kosmiczne, SprintPCB zapewnia wiedzę i możliwości, aby sprostać Twoim potrzebom w zakresie HDI PCB.
