Opanuj projektowanie, produkcję i innowacje płytek PCB: kompleksowy przewodnik ekspertów SprintPCB

Wstęp

W dzisiejszym dynamicznie rozwijającym się świecie elektroniki, płytka PCB stanowi podstawę praktycznie każdego urządzenia, od gadżetów konsumenckich po maszyny przemysłowe. W SprintPCB specjalizujemy się w dostarczaniu najnowocześniejszych rozwiązań w zakresie płytek PCB, dostosowanych do potrzeb inżynierów, startupów i firm z listy Fortune 500. Ten przewodnik dogłębnie analizuje zawiłości technologii płytek PCB, oferując praktyczne wskazówki, które pomogą Ci zoptymalizować Twoje projekty pod kątem wydajności, niezawodności i skalowalności.

Czym jest płytka PCB? Podstawy nowoczesnej elektroniki

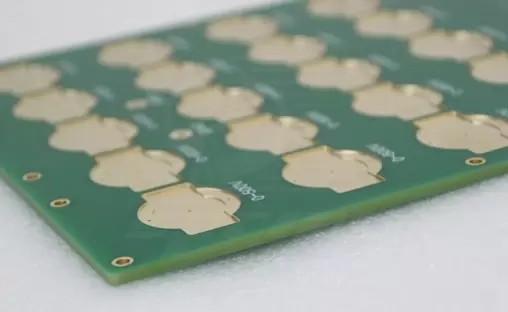

Płytka PCB (Printed Circuit Board) to laminowane podłoże, które mechanicznie podtrzymuje i łączy elektrycznie elementy elektroniczne za pomocą ścieżek przewodzących, padów i ścieżek. W przeciwieństwie do tradycyjnego okablowania typu punkt-punkt, płytki PCB usprawniają montaż, redukują liczbę błędów i zwiększają powtarzalność.

• Główne komponenty: Podłoże (FR-4, ceramiczne), warstwy miedzi, maska ​​lutownicza, sitodruk.
• Zastosowania: smartfony (miniaturowe płytki PCB), systemy samochodowe (płytki wysokotemperaturowe), urządzenia medyczne (obwody elastyczne).
• Dlaczego to ma znaczenie: Dobrze zaprojektowana płytka PCB gwarantuje integralność sygnału, zarządzanie temperaturą i zgodność z normami branżowymi, takimi jak IPC-6012.

7 niezrównanych zalet płyt PCB o wysokiej wydajności

Inwestowanie w najwyższej jakości płytki PCB przynosi korzyści w całym cyklu życia produktu:

1. Inżynieria precyzyjna: Mikrootwory wiercone laserowo i wąskie tolerancje (±0,05 mm) dla złożonych projektów.
2. Trwałość: Podłoża trudnopalne (UL94-V0) wytrzymują trudne warunki środowiskowe.
3. Integralność sygnału: Kontrolowane ślady impedancji minimalizują zakłócenia EMI/RFI.
4. Efektywność kosztowa: Automatyczny montaż pozwala obniżyć koszty pracy o 40–60%.
5. Skalowalność: szybkie prototypowanie i masowa produkcja z zachowaniem stałej jakości.
6. Zrównoważony rozwój: wykończenia bezołowiowe (ENIG, HASL) są zgodne z dyrektywami RoHS.
7. Personalizacja: obsługa sztywnych, elastycznych i sztywno-elastycznych płytek PCB.

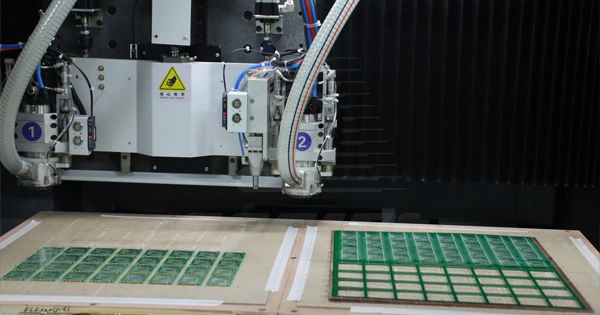

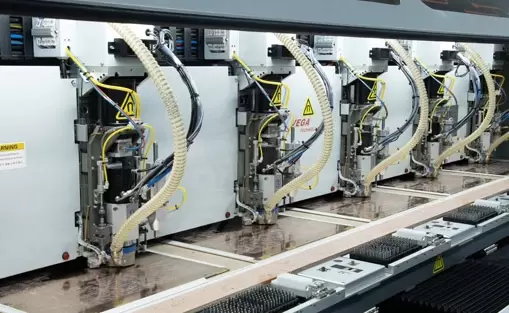

Za kulisami: Doskonałość w produkcji płytek PCB firmy SprintPCB

Nasz proces produkcji płytek PCB łączy najnowocześniejszą technologię z rygorystyczną kontrolą jakości:

Walidacja projektu

• Sprawdzanie DFM/DFA w celu wyeliminowania błędów w plikach Gerber.
• Symulacje 3D do analizy naprężeń cieplnych i mechanicznych.

Wybór materiałów

• Stal FR-4 o wysokiej temperaturze zeszklenia do zastosowań motoryzacyjnych i wojskowych.
• Poliimid do elastycznych płytek PCB w urządzeniach przenośnych.

Układanie warstw i trawienie

• Bezpośrednie obrazowanie laserowe (LDI) zapewniające dokładność szerokości śladu 6 μm.
• Trawienie plazmowe płytek HDI.

Testowanie i certyfikacja

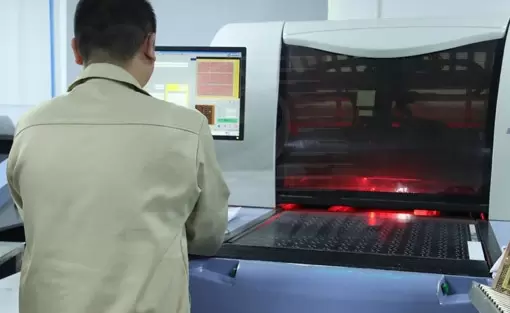

• Automatyczna kontrola optyczna (AOI) i testowanie sond latających.
• Zgodność z klasą IPC 3 dla aplikacji o znaczeniu krytycznym.

Jak wybrać idealną płytkę PCB: lista kontrolna dla kupującego

Unikaj kosztownych błędów, oceniając następujące czynniki:

• Materiał: FR-4 (ekonomiczny), Rogers 4350B (wysoka częstotliwość), aluminium (rozpraszanie ciepła).
• Liczba warstw: 1–2 warstwy w przypadku prostych obwodów, a ponad 12 warstw w przypadku zaawansowanych obliczeń.
• Wykończenie powierzchni: ENIG (odporność na korozję) kontra OSP (opłacalne przy krótkim okresie trwałości).
• Certyfikaty: ISO 9001, IATF 16949 (motoryzacja) i ITAR (obronność).

5 największych pułapek w projektowaniu płytek PCB (i jak je naprawić)

Nawet doświadczeni inżynierowie natykają się na następujące problemy:

1. Niewystarczający odstęp: ścieżki oddalone od siebie o mniej niż 0,2 mm stwarzają ryzyko zwarcia.
   • Rozwiązanie: Postępuj zgodnie z wytycznymi IPC-2221 dotyczącymi odstępów.
2. Gorące punkty: Słabe odprowadzanie ciepła skraca żywotność podzespołów.
   • Poprawka: Dodano otwory termiczne i wlewy miedzi.
3. Przesłuchy sygnału: równoległe prowadzenie linii dużych prędkości.
   • Poprawka: Użyj płaszczyzn uziemienia i par różnicowych.
4. Zaniedbanie DFM: Ignorowanie możliwości domów fabrycznych.
   • Rozwiązanie: Nawiąż jak najwcześniejszą współpracę z producentem płytek PCB.
5. Zbyt skomplikowane układy: Nadmierna liczba warstw zwiększa koszty.
   • Rozwiązanie: Uprość dzięki modułowym metodom projektowania.

Dlaczego inżynierowie ufają firmie SprintPCB w zakresie rozwiązań dla płytek PCB

Mając ponad 15-letnie doświadczenie, SprintPCB wyróżnia się poprzez:

• Szybkość: wykonanie prototypu w ciągu 24 godzin w przypadku pilnych projektów.
• Precyzja: Zaawansowany sprzęt do wiercenia mikrootworów o średnicy 0,1 mm.
• Globalne wsparcie: fabryki w USA, Chinach i Niemczech.
• Przejrzystość: śledzenie zamówień w czasie rzeczywistym i szczegółowe raporty z testów.

Wniosek

Niezależnie od tego, czy opracowujesz czujnik IoT, czy system komunikacji satelitarnej, opanowanie projektowania i produkcji płytek PCB jest nieodzowne. Współpracuj ze SprintPCB, aby wykorzystać nasze kompetencje techniczne, certyfikaty branżowe i filozofię stawiającą klienta na pierwszym miejscu.

Gotowy, aby podnieść swój projekt? Poproś o bezpłatną wycenę PCB już dziś i dołącz do ponad 10 000 zadowolonych klientów!
