5 typowych problemów z płytą PCB Flex

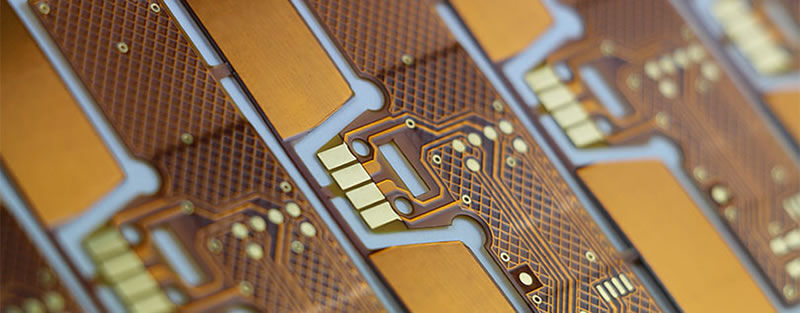

Elastyczne płytki PCB zrewolucjonizowały świat płytek drukowanych, oferując możliwość ich gięcia, kształtowania i skręcania, aby dopasować je do różnych zastosowań, zamiast ograniczać je sztywną konstrukcją. Bez nich niektóre nowoczesne zastosowania byłyby niepraktyczne lub wręcz niemożliwe. Niemniej jednak praca z elastycznymi płytkami PCB może wiązać się z różnymi problemami. Elastyczne płytki drukowane wymagają jednak specjalnego podejścia projektowego, uwzględniającego elastyczność. Istnieje kilka typowych problemów związanych z elastycznymi płytkami drukowanymi, w tym:

• Otwory w masce lutowniczej/warstwie ochronnej nie są wystarczająco szerokie : Ze względu na proces produkcji, elastyczne obwody drukowane mogą zmieniać kształt. Projektanci przyzwyczajeni do projektowania sztywnych płytek drukowanych mogą nie dopuszczać większych tolerancji dla warstwy ochronnej, wykrawania, usztywnień lub ściskania kleju wynikającego z laminowania dielektrycznego warstwy ochronnej. Może to prowadzić do problemów, dlatego ważne jest, aby otwory w warstwie ochronnej były wystarczająco szerokie.
• Połączenia lutownicze zbyt blisko punktu zgięcia : Połączenia lutownicze są sztywniejsze niż reszta ścieżki miedzianej ze względu na dodatek lutu. Jeśli znajdują się zbyt blisko punktu zgięcia, płytka prawdopodobnie ulegnie uszkodzeniu z powodu pękniętych pól lutowniczych lub utraty laminacji.
• Odstępy między polami lutowniczymi : Większe otwory w warstwie ochronnej mogą odsłonić krawędzie sąsiednich ścieżek przewodzących, co prowadzi do zwarć lub mostków lutowniczych między polami lutowniczymi lub pinami złącza. Projektanci powinni zadbać o wystarczającą przestrzeń między każdym polem lutowniczym a sąsiednią ścieżką przewodzącą, aby temu zapobiec.
• Punkty naprężeń w przewodnikach : Układy ścieżek, które sprawdzają się w przypadku sztywnych płytek drukowanych, np. płytek z ostrymi spoinami lub narożnikami, mogą prowadzić do pęknięć lub rozwarstwień w przypadku zginania w elastycznych płytkach drukowanych.
• Ułożone ścieżki : Ścieżki na zewnątrz promienia gięcia mogą pękać podczas gięcia obwodu, jeśli leżą jedna na drugiej, a nie w osi neutralnej gięcia. Zaprojektowanie tego obszaru jako jednej warstwy przewodzącej może zapobiec temu problemowi.
