Wewnątrz nowoczesnej fabryki PCB: w jaki sposób SprintPCB zapewnia precyzję, szybkość i jakość

Wstęp

W sercu produkcji elektroniki znajduje się PCB Factory — centrum, w którym innowacja spotyka się z rygorystyczną inżynierią, aby stworzyć kręgosłup dzisiejszych urządzeń. W SprintPCB nasz zakład produkcyjny PCB łączy najnowocześniejszą automatyzację, certyfikowane procesy ISO i podejście zorientowane na klienta, aby produkować płytki drukowane, którym ufają branże od lotnictwa po technologię medyczną. Ten przewodnik zabierze Cię za kulisy fabryki PCB, ujawniając, w jaki sposób SprintPCB równoważy skalę, precyzję i zrównoważony rozwój, aby zasilać Twoje projekty.

Czym jest fabryka PCB? Silnik innowacji w elektronice

Fabryka PCB to wyspecjalizowany zakład przeznaczony do kompleksowej produkcji płytek drukowanych, obejmujący:

• Główne procesy: walidacja projektu, pozyskiwanie materiałów, produkcja, montaż, testowanie.
• Kluczowy sprzęt: Zautomatyzowane systemy kontroli optycznej (AOI), wiertarki laserowe, piece reflow.
• Skala: Od prototypowania o dużej różnorodności i małej objętości (HMLV) do produkcji masowej (ponad 10 000 płytek dziennie).

Najważniejsze informacje o obiekcie SprintPCB:

• Fabryka o powierzchni 15 000 stóp kwadratowych z pomieszczeniami czystymi klasy 1000.
• Dedykowane linie do płytek PCB sztywnych, giętkich i HDI.
• Zintegrowany z systemem ERP przepływ pracy umożliwiający śledzenie zamówień w czasie rzeczywistym.

7 powodów, dla których warto wybrać certyfikowaną fabrykę PCB, taką jak SprintPCB

• Zaawansowana automatyzacja: robotyczne systemy typu pick-and-place osiągają dokładność rozmieszczenia na poziomie 99,98%.
• Wiedza specjalistyczna w zakresie materiałów: Współpraca z firmami DuPont, Isola i Rogers w zakresie laminatów wysokoczęstotliwościowych.
• Szybka realizacja: prototypowanie w ciągu 24 godzin i produkcja seryjna w ciągu 5 dni.
• Zapewnienie jakości: normy IPC-A-600 klasy 3 dla płyt o znaczeniu krytycznym.
• Oszczędność kosztów: pozyskiwanie materiałów masowych pozwala obniżyć ceny o 15–25%.
• Zgodność z normami ochrony środowiska: ROHS, REACH i produkcja bezhalogenowa.
• Globalna logistyka: wysyłka „od drzwi do drzwi” ze wsparciem w zakresie odprawy celnej.

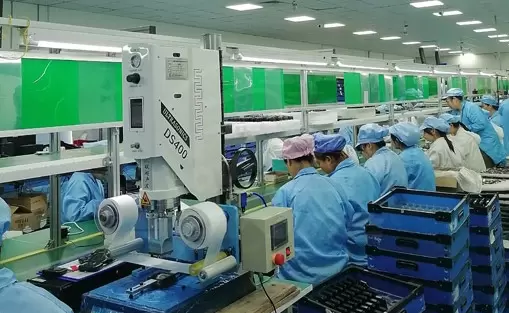

Dzień z życia fabryki PCB SprintPCB

Krok 1: Walidacja projektu

• Inżynierowie sprawdzają pliki Gerber pod kątem zgodności z wytycznymi DFM (Design for Manufacturing).
• Symulacje integralności sygnału przy użyciu ANSYS HFSS.

Krok 2: Przygotowanie panelu

• Cięcie podłoży FR-4, aluminiowych lub poliimidowych na standardowe panele.
• Bezpośrednie obrazowanie laserowe (LDI) do wzorowania warstw wewnętrznych.

Krok 3: Trawienie i łączenie warstw

• Trawienie plazmowe w celu usunięcia nadmiaru miedzi (tolerancja ±2μm).
• Laminowanie hydrauliczne przy ciśnieniu 350 psi dla płyt wielowarstwowych.

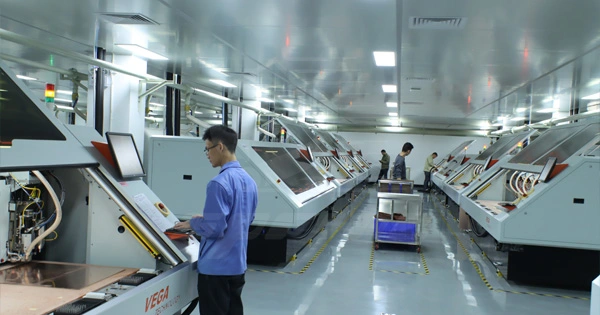

Krok 4: Wiercenie i powlekanie

• Wiercenie laserowe (mikrootwory 50μm) i wiercenie mechaniczne (otwory 0,15 mm).
• Bezprądowe osadzanie miedzi w celu zapewnienia przewodnictwa przelotowego.

Krok 5: Maska lutownicza i sitodruk

• Nakładanie maski lutowniczej LPI (Liquid Photo-Imageable) poprzez powlekanie kurtynowe.
• Sitodruk utwardzany promieniami UV do etykietowania podzespołów.

Krok 6: Montaż i testowanie

• Linie montażowe SMT (Surface Mount Technology) pozwalają na montaż 25 000 komponentów na godzinę.
• Badanie rentgenowskie lutowania układów BGA i testowanie elektryczne sond latających.

W jaki sposób fabryka PCB firmy SprintPCB radzi sobie z wyzwaniami specyficznymi dla branży

Kontrola jakości w fabryce PCB: poza normami ISO

SprintPCB stosuje 5-etapowy protokół kontroli jakości:

1. Kontrola materiałów przychodzących: badanie XRF czystości miedzi i grubości laminatu.
2. Kontrola w trakcie procesu: AOI weryfikuje szerokość i odstępy ścieżek (min. 3/3 mil).
3. Badania elektryczne: 100% kontrola ciągłości i rezystancji izolacji.
4. Badanie stresu środowiskowego (ESS):
   • Cykle termiczne (od -55°C do 125°C, 100 cykli).
   • Badanie wilgotności 85°C/85% RH przez 168 godzin.
5. Audyt końcowy: Zespół wielofunkcyjny dokonuje przeglądu dokumentacji (raporty IPC-6012).

Ekonomia działalności fabryki PCB: Koszt kontra wartość

Koszty pracy: Automatyzacja pozwala ograniczyć pracę ręczną o 60% w porównaniu z tradycyjnymi fabrykami.

Odpady materiałowe: Oprogramowanie do optymalizacji paneli minimalizuje ilość odpadów (<5%).

Zużycie energii: Obiekty zasilane energią słoneczną redukują emisję CO2 o 30%.

Studium przypadku ROI: Klient zmniejszył liczbę wad montażowych o 40% po przejściu na fabrykę SprintPCB.

Wniosek

Wybór właściwej fabryki PCB nie dotyczy tylko kosztów — chodzi o współpracę z zespołem, który rozumie Twoje potrzeby techniczne, logistyczne i regulacyjne. Dzięki SprintPCB zyskujesz dostęp do skalowalnej produkcji, niezmiennej jakości i planu działania na rzecz innowacji jutra.

Gotowy na doświadczenie produkcji PCB światowej klasy? Skontaktuj się ze SprintPCB już dziś, aby umówić się na bezpłatną wycieczkę po fabryce lub uzyskać natychmiastową wycenę!
